小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » 机械综合 » 铣床上的动横梁发生了弯曲和扭转变形,怎么设计一套夹具抵抗他们的变形?
61/1返回列表
查看: 1336  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xietong2614

新虫 (初入文坛)

[求助] 铣床上的动横梁发生了弯曲和扭转变形,怎么设计一套夹具抵抗他们的变形?

Sample Text

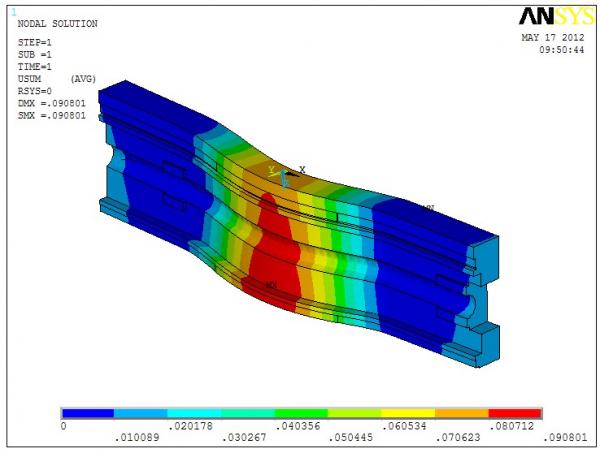

希望各位帮帮忙,我把变形图片和零件图发过去了.希望大家能帮我指明个思路,设计一套反变形的夹具抵抗横梁的变形.再次因为谢谢各位了.要使用液压驱动的,因为横梁很重,不可能人工的,要用半自动的夹具.



[ Last edited by liuqh on 2012-9-19 at 09:39 ]
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : zong.bmp
    • 2012-09-18 20:05:02, 1.53 M

» 猜你喜欢
1楼 2012-09-18 20:06:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘光85

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
图片下载不下来，要不我可以帮你看看，不过可以用钢性好一些的材料做一个，这样就不容易变形了。
赞一下 回复此楼
2楼2012-09-18 21:20:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suli0816

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
要是为了保证生产而设计这么一套液压控制夹具 真不如重新做一个动横梁 不知楼主所用铣床缘何发生如此形变。。
赞一下 回复此楼
一切皆无
3楼2012-09-21 13:14:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xietong2614

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 刘光85 at 2012-09-18 21:20:34
图片下载不下来，要不我可以帮你看看，不过可以用钢性好一些的材料做一个，这样就不容易变形了。

谢谢您的回答,我的目的是不用钢性好的材料,而是用其它办法弥补。从而达到提高机床的精度。我现在做的研究生论文的主要目的是采用工艺补偿解决横梁的变形。要是换钢性好的材料就没有研究的必要了。是这样的。
赞一下 回复此楼
4楼2012-09-22 11:11:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xietong2614

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by suli0816 at 2012-09-21 13:14:57
要是为了保证生产而设计这么一套液压控制夹具 真不如重新做一个动横梁 不知楼主所用铣床缘何发生如此形变。。

我的目的是采用工艺补偿的方法解决变形问题，从而达到提高机床精度的目的。
赞一下 回复此楼
5楼2012-09-22 11:12:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

老丁1

金虫 (正式写手)
这个方向貌似不用补偿的，真正需要补偿的是悬臂梁的耷拉头啊，这个方向没见过有补偿的啊？
这个看样子像个龙门梁。不知道怎么造成的变形。
一般像悬臂的大型镗铣床，往外伸出的越多，耷拉头越严重，这个需要补偿。日本70-80年代就有用液压补偿的，咱们国也有这样的技术。
赞一下 回复此楼
6楼2015-06-11 14:12:17
