应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 基础研究 » 十万火急！绘制CCT曲线的高手来一下，为什么我的相变点会是这个样子？
151/2返回列表12下一页
查看: 2185  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

gmf0044

金虫 (小有名气)

[求助] 十万火急！绘制CCT曲线的高手来一下，为什么我的相变点会是这个样子？

哪位高手帮我分析下，为什么我的相变点放到连续冷却曲线上是这个样子，冷速三四十度每秒的相变还在600度，这是什么状况？正常情况早应该是马氏体点三四百度了吧。十分着急，请高手一定帮助小弟，如需详细资料，本人将不吝提供，唯有金币相谢！

回复此楼

» 猜你喜欢
求人不如求己，求己不如求学
1楼 2012-09-17 20:49:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dechao

木虫 (正式写手)
你这是什么钢？
回复此楼
2楼2012-09-17 23:14:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gmf0044

金虫 (小有名气)
引用回帖:
2楼: Originally posted by dechao at 2012-09-17 23:14:48
你这是什么钢？

C (0.099%), Si (0.030%), Mn (1.130%), Cr (0.017%), P (0.012%), S (0.003%), Al (0.037%)，热轧生产，终轧840度，卷取600度
赞一下 回复此楼
求人不如求己，求己不如求学
3楼2012-09-18 08:13:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuthering

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
gmf0044: 金币+1, ★有帮助 2012-09-18 11:06:34
碳含量较低，除了Mn其他合金元素都未加入，估计淬透性不好吧

做个金相组织可以结合起来看相变点是否正确
赞一下 回复此楼
月色就像大海~~~
4楼2012-09-18 10:28:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gmf0044

金虫 (小有名气)
引用回帖:
4楼: Originally posted by wuthering at 2012-09-18 10:28:10
碳含量较低，除了Mn其他合金元素都未加入，估计淬透性不好吧

做个金相组织可以结合起来看相变点是否正确

谢谢！我一会儿把金相照片传上来，还有打的硬度，麻烦再帮我分析下
赞一下 回复此楼
求人不如求己，求己不如求学
5楼2012-09-18 10:43:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gmf0044

金虫 (小有名气)
引用回帖:
4楼: Originally posted by wuthering at 2012-09-18 10:28:10
碳含量较低，除了Mn其他合金元素都未加入，估计淬透性不好吧

做个金相组织可以结合起来看相变点是否正确

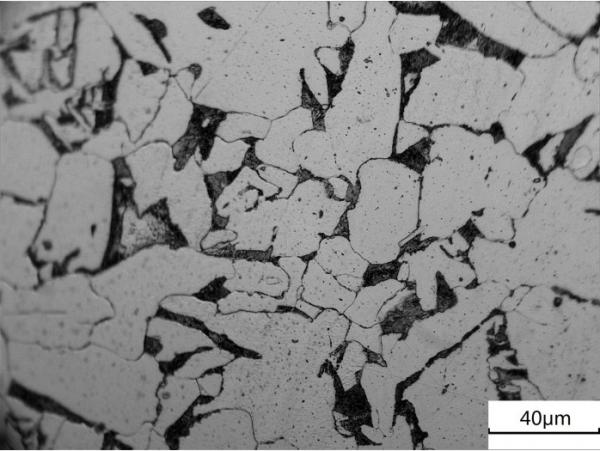

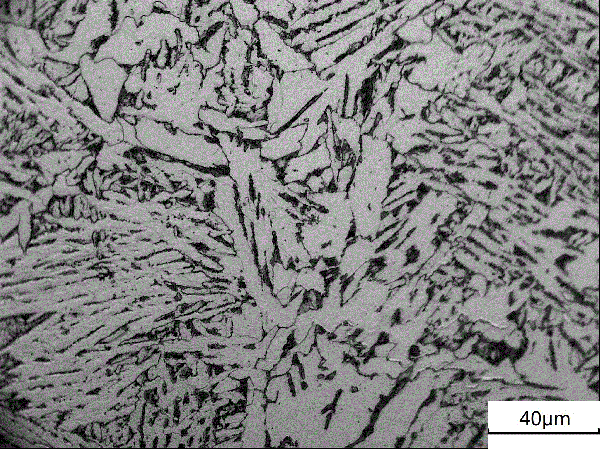

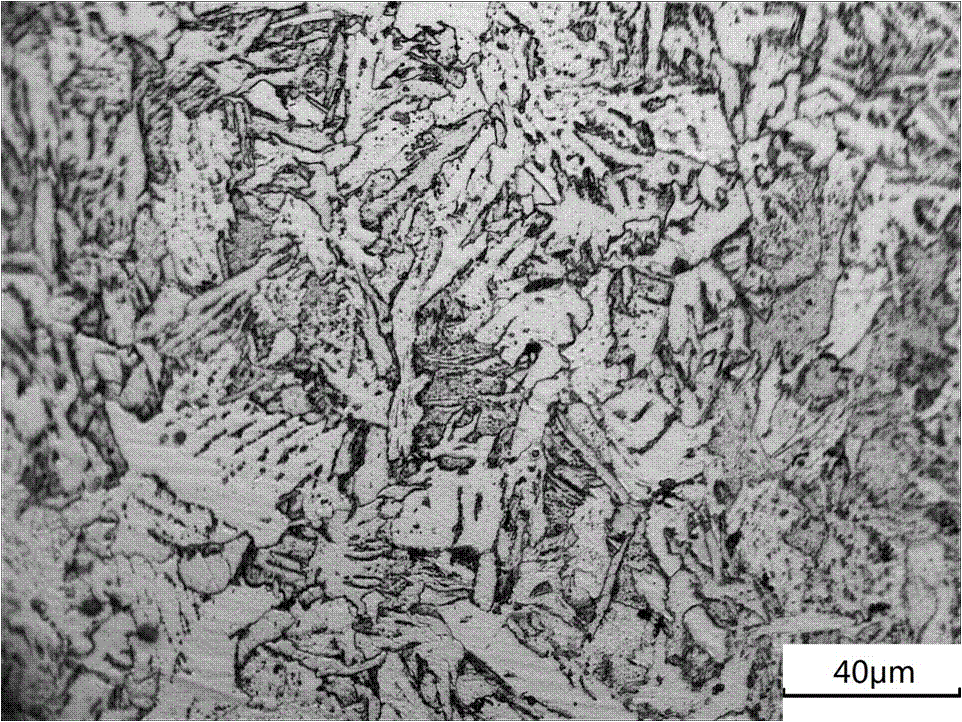

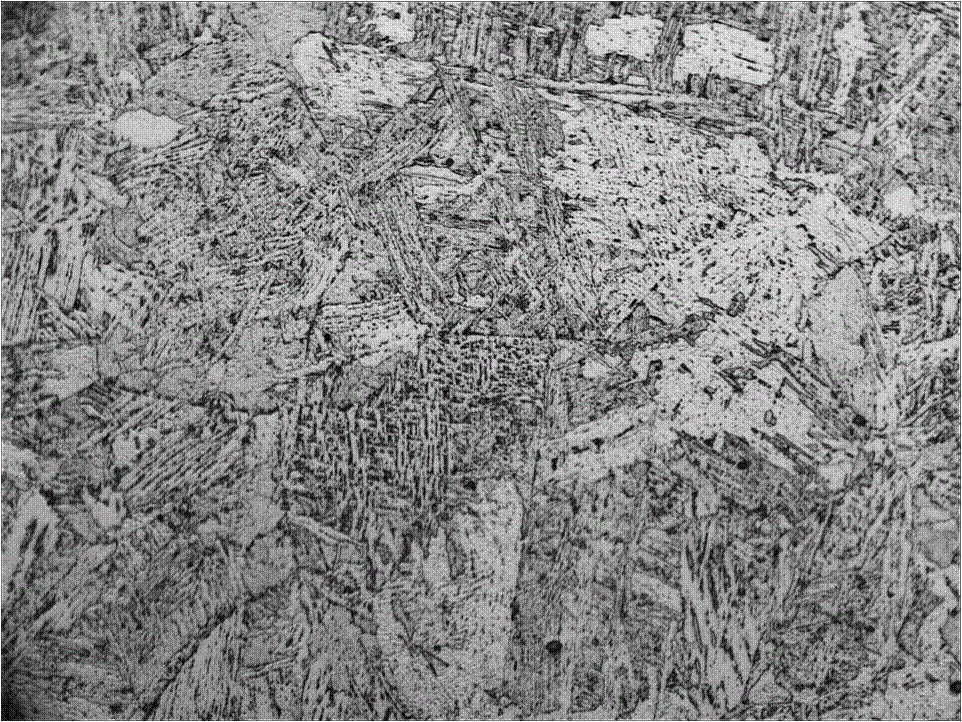

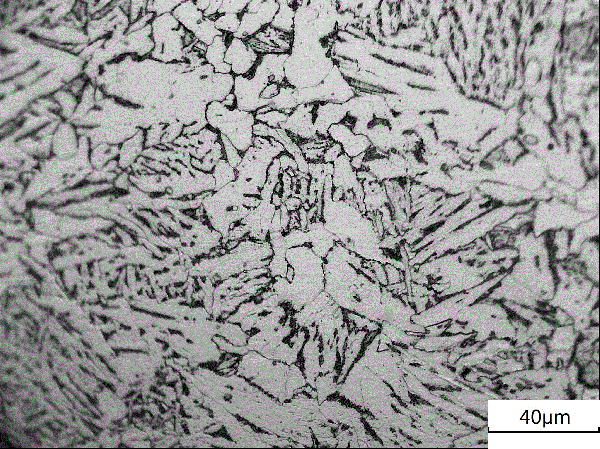

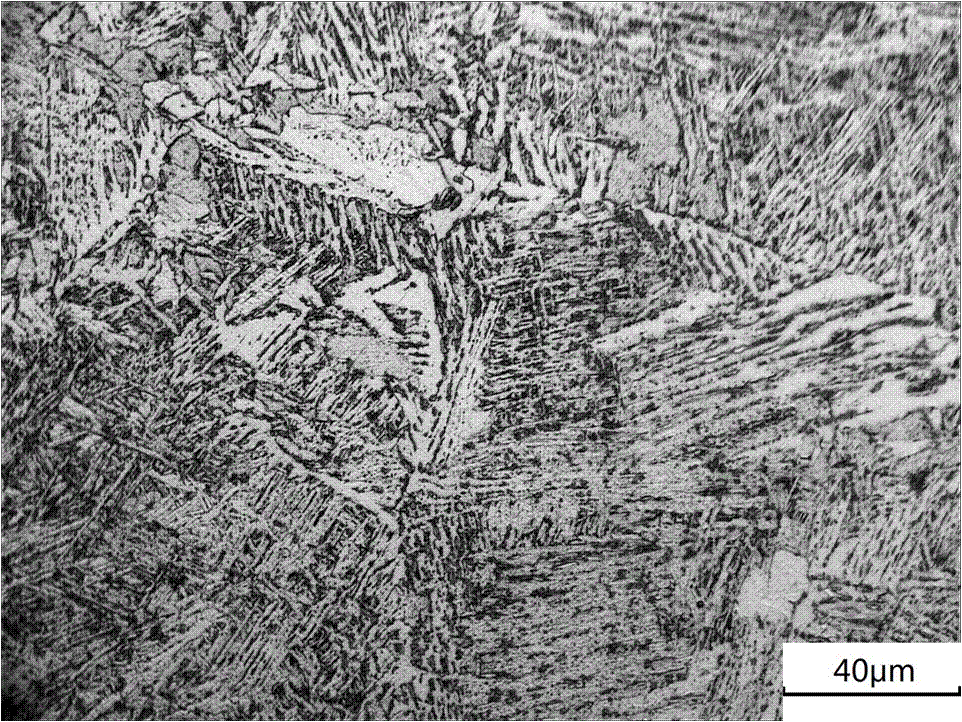

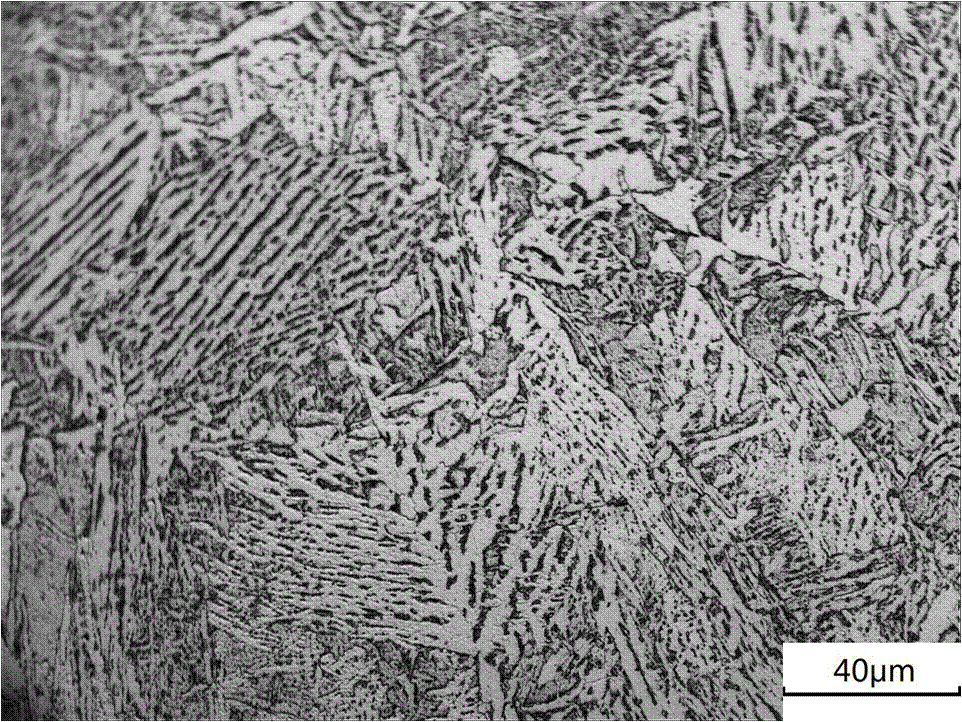

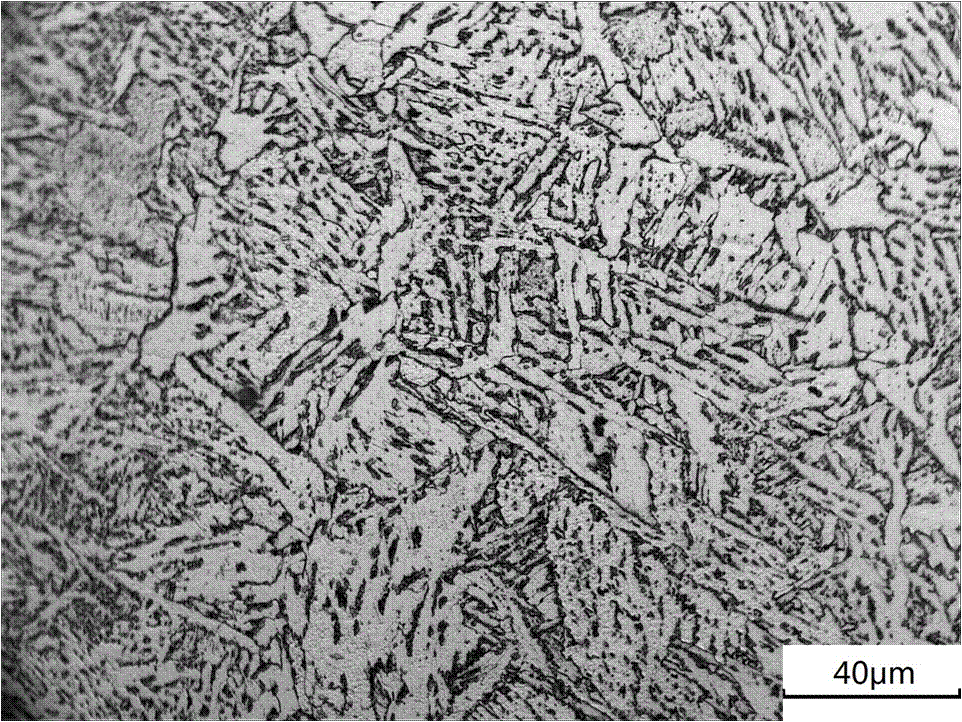

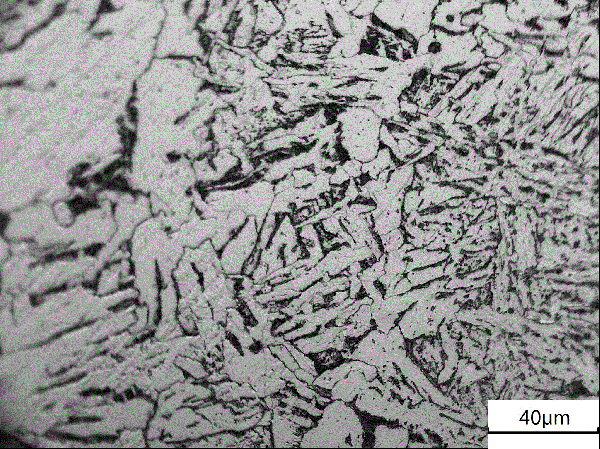

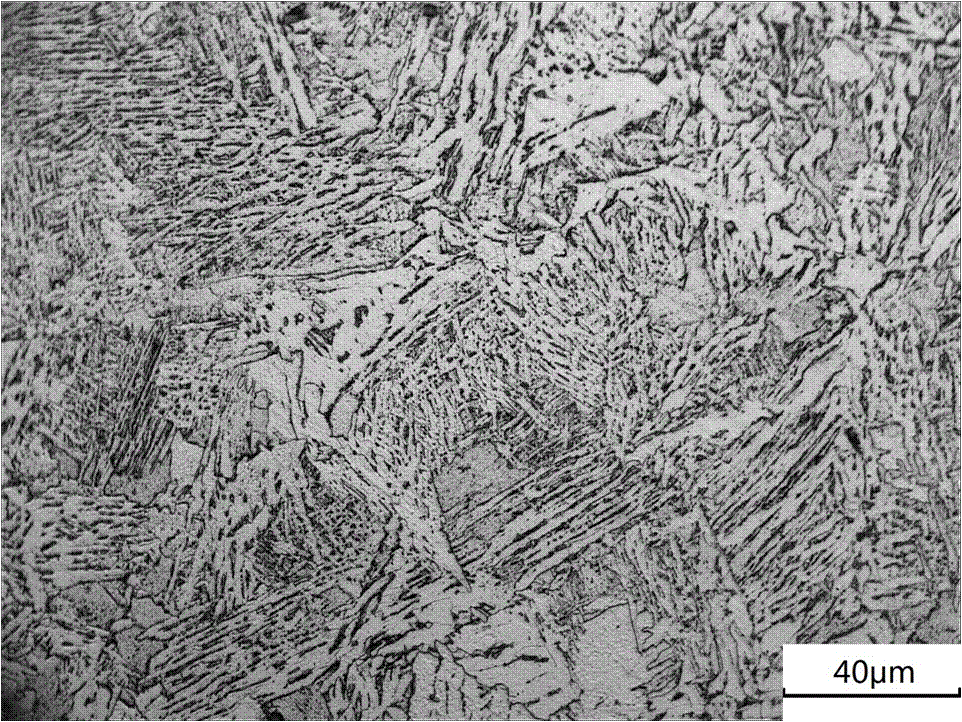

金相照片是按照冷速由低到高排序的，总共10个冷速。

维氏硬度值如下（载荷200g，保载10s）：
1#——128， 2#——167， 3#——161， 4#——167， 5#——184，
6#——177， 7#——192， 8#——222， 9#——215， 10#——219




























赞一下 回复此楼
求人不如求己，求己不如求学
6楼2012-09-18 11:06:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gleeble

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
看硬度值，没有马氏体，这个成分要淬火成马氏体冷速估计要很快。
赞一下 回复此楼
7楼2012-09-18 14:11:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gmf0044

金虫 (小有名气)
引用回帖:
7楼: Originally posted by gleeble at 2012-09-18 14:11:45
看硬度值，没有马氏体，这个成分要淬火成马氏体冷速估计要很快。

谢谢！那这种成分的马氏体硬度一般是多少，是不是能说明金相里面细条状的是贝氏体，冷速较大的几个组织里面白色块状的是铁素体还是残奥？
赞一下 回复此楼
求人不如求己，求己不如求学
8楼2012-09-18 14:17:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gleeble

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
gmf0044: 金币+3, ★★★很有帮助 2012-09-18 16:49:53
马氏体的HV10至少能到300，你的显然没有淬成马氏体，冷速不够！可以成为针状铁素体，即便划到贝氏体，合金含量和C含量都很低，硬度也不会高！
赞一下 回复此楼
9楼2012-09-18 16:38:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
gmf0044: 金币+4, ★★★很有帮助 2012-09-19 09:10:36
对楼主的钢不熟悉。不过个人感觉膨胀曲线和硬度还是符合比较好的，硬度普遍低于300HV，很有可能就贝氏体或者珠光体铁素体组织，没有马氏体，而相变点温度看起啦也似乎没有马氏体转变。楼主可以用更快的速度，比如100度每秒的冷速试试看是否有第三个膨胀转变。
  至于是何种组织就很难说了，光靠光镜组织和显微硬度很难区分贝氏体和马氏体，这个就要用其它方法来区分了。
关于楼主的给的曲线，请问不同的颜色代表的是不同相变的转变开始温度么。我觉得为更清楚的解释结果，楼主不妨把你目前所测的所有曲线的冷却部分放在一起，这样也更方便讨论啊
赞一下 回复此楼
10楼2012-09-18 19:48:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 gmf0044 的主题更新
151/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
