[交流] 接头蠕变断裂孔洞与气孔缺陷的区别 已有2人参与

各位虫友，当我获得一张接头蠕变断裂的SEM图片时，怎么区别图中的孔洞是蠕变过程形成还是原始的缺陷气孔？





[ Last edited by 雨露晨滴 on 2012-9-18 at 09:03 ]
回复此楼

» 猜你喜欢
1楼 2012-09-17 14:21:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lxp_2008

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
如果是气孔的话里面有氧化色。如果是蠕变形成的话有金属光泽、
赞一下 回复此楼
2楼2012-09-17 19:47:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maminglong

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
根据SEM原理，如果是氧化的，估计会在表面形成氧化膜，导电效果不会好，会发暗，但是由于蠕变产生的，虽然由于高温也会有膜，但是相对较薄，所以，相对亮一点，同时，根据形状，如果很圆，那应该就是焊接产生的了。
赞一下 回复此楼
科学是第一生产力
3楼2012-09-18 00:33:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雨露晨滴

木虫 (正式写手)
引用回帖:
3楼: Originally posted by maminglong at 2012-09-18 00:33:13
根据SEM原理，如果是氧化的，估计会在表面形成氧化膜，导电效果不会好，会发暗，但是由于蠕变产生的，虽然由于高温也会有膜，但是相对较薄，所以，相对亮一点，同时，根据形状，如果很圆，那应该就是焊接产生的了。

能否传张图看一下呢，我是软钎焊焊的接头，做蠕变试验后，即使原来焊接时产生的气孔是圆形的，在变形之后，也会产生相应的变化吧
赞一下 回复此楼
4楼2012-09-18 08:40:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雨露晨滴

木虫 (正式写手)
引用回帖:
2楼: Originally posted by lxp_2008 at 2012-09-17 19:47:01
如果是气孔的话里面有氧化色。如果是蠕变形成的话有金属光泽、

您看下，上面图中，孔洞比较暗，是否是焊接焊后形成的气孔呢
赞一下 回复此楼
5楼2012-09-18 08:45:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雨露晨滴

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 雨露晨滴 at 2012-09-18 08:40:33
能否传张图看一下呢，我是软钎焊焊的接头，做蠕变试验后，即使原来焊接时产生的气孔是圆形的，在变形之后，也会产生相应的变化吧...

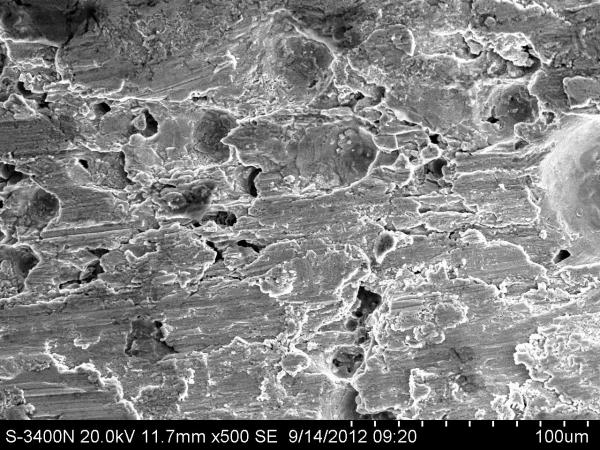

或者您帮我看下上面的图，这是在蠕变疲劳交互作用下的断口形貌
赞一下 回复此楼
6楼2012-09-18 09:04:25
