[求助] racetrack 形状即跑道型版图制作求助

小弟最近想画一个racetrack resonator 也就是跑道型的腔的版图。但是这个圈确实想不通怎么画啊~

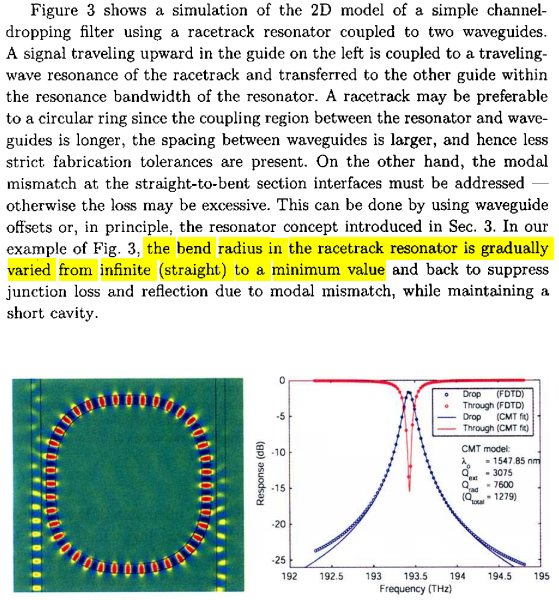

具体要求如图所示，其中图形的特性也在文中黄色高亮标出，小弟是研二新手，哪位老师或者师兄师姐有经验或者有什么建议，欢迎指导。谢谢。

回复此楼

» 猜你喜欢
Running is often just a way for a mediocre player to cover up the fact that he can't really play.
1楼 2012-09-11 21:22:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yswyx

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
wj0702114081: 金币+5, ★★★★★最佳答案, 5 2012-09-22 09:38:26
你有图形的函数定义吗？有的话就可以画出来，L-edit不行CAD也可以。如果没函数定义，那就自己画n个圆弧凑吧。
赞一下 回复此楼
2楼2012-09-18 19:16:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wj0702114081

金虫 (正式写手)

学神的奴隶
引用回帖:
2楼: Originally posted by yswyx at 2012-09-18 19:16:40
你有图形的函数定义吗？有的话就可以画出来，L-edit不行CAD也可以。如果没函数定义，那就自己画n个圆弧凑吧。

没有函数。只有这段文字描述。有函数就好办了。谢谢了
赞一下 回复此楼
Running is often just a way for a mediocre player to cover up the fact that he can't really play.
3楼2012-09-21 08:59:06
