[求助] 大家看一下，这个图纸能描述出来“一次风机叶轮叶片”吗？

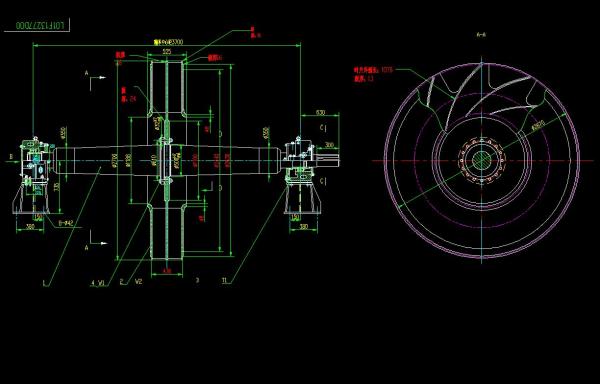

大家看一次这个图纸，是电厂一次风机的，主要包括支持轴承、叶轮、叶片。想画出来叶轮加叶片的三维图，从这个图纸给出的尺寸够吗，能完全描述叶片的结构吗？
请CAD作图看图高手进来看一下，非常感谢！

欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
附件 1 : 一次风机.JPG

2012-09-01 11:35:33, 105.9 K

相互学习共同进步

1楼 2012-09-01 11:35:32

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

至尊木虫 (正式写手)

★
感谢参与，应助指数 +1
liuqh: 金币+1, 多谢热心应助 2012-09-04 10:11:20

　　如果你能用图中的尺寸把三维图画出来，说明这张图是完整的。如果画不出来，就很可能是图中未将所有的要素表达清楚完整；当然还有一个不大的可能就是你对图纸的理解是否正确。
　　根据我粗略的浏览，图中至少缺七、八处尺寸。如果你不是一个有一定经验的风机设计者，应该是画不出完整的三维图的。
　　供参考！

2楼2012-09-01 16:18:11
