10楼: Originally posted by 贺仪 at 2012-08-26 18:28:30
你的材料应该不是体相的吧？纳米尺度？
另外只要两个大于700nm的光子相加就大于禁带宽度。...

11楼: Originally posted by Laotudou at 2012-08-26 19:06:43
薄膜，300nm左右。兄台能否提供一些文献？
刚查了一下双光子吸收，说是只有强激光激发下才有可能发生。偶只是用300W的氙灯照射样品啊，光功率在80-100mW/cm2。普通光源有没有双光子吸收的可能？...

12楼: Originally posted by 贺仪 at 2012-08-26 19:22:53
薄膜是怎么沉积的？里面的应该似乎纳米颗粒组成的吧？这个时候所谓的量子相应就出现了，已经没有能带的概念了，带已经退化为能级了，而且还会产生类似于杂志能级这样的能级。这个时候就不是双光子吸收。

双光子 ...

13楼: Originally posted by Laotudou at 2012-08-26 22:59:52
偶做的是普通的无机多晶钛酸铅膜，晶粒直径50nm左右不等，晶粒是一个挨着一个的。杂质不会太多，缺陷肯定不少，呵呵。...

14楼: Originally posted by 贺仪 at 2012-08-27 08:05:13
那就是了，这种情况缺陷能级特别多，甚至比你本征的能级都多...

15楼: Originally posted by fdyong123 at 2012-08-27 13:28:03

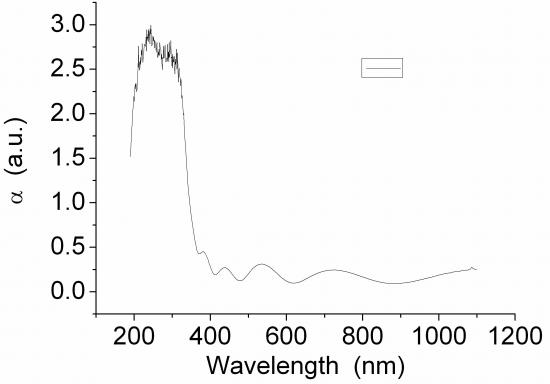

有缺陷能级的话，吸收和发光光谱上都会有反映吧，不知道这些信息怎么能好判断呢？别万一发现什么新玩意让我们给耽误了。...

17楼: Originally posted by 贺仪 at 2012-08-27 19:01:41
不排除这种可能，你去深入研究一下？
不过我觉得这都在正常理论可以解释的范围以内...

18楼: Originally posted by fdyong123 at 2012-08-27 20:15:30
好，我来问问楼主，然后告诉你...
