[求助] 零件尺寸测量

求助：我有个航天探头接插头的插座芯，但是没有其图纸，也没有标准可参考。自测插芯座外径大约6mm，上面有七个圆孔，由于测量手段有限，无法测量该零件的形位尺寸数据，大家有知道哪里可以测量的吗？
注：要求比较高，也比较急，请大家帮帮忙。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-22 13:47:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

oldy723

至尊木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
ismeo: 金币+2, ★有帮助, 从图上看，精度不是很高，重要的是公头和母头的配合，而且母头后面连接马达，如果尺寸控制不好，我觉得寿命会受到限制 2012-08-27 11:03:32
从照片看，尺寸的精度并不比我们日常工作中测量的精度高。最简单的方法，就是用游标卡尺先测量塑料孔的直径，然后测量每个孔与其它孔圆周间的最小距离，再根据测量结果用ＣＡＤ把各个圆画出来，你所要配的插头尺寸也就得到了。如果你在成都附近，可以和我联系，这不是解决不了的高难问题。供参考！祝顺利！
赞一下(1人) 回复此楼
7楼2012-08-24 11:01:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

F12106

木虫 (小有名气)
可以找个三坐标测量仪试试
赞一下 回复此楼
Even the most boring times in life are limited.
2楼2012-08-22 16:41:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ggflying

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
ismeo: 金币+4 2012-08-23 10:43:03
用透明纸拓印法，再扫描到电脑就基本搞定了。
赞一下 回复此楼
3楼2012-08-22 21:11:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ismeo

金虫 (正式写手)

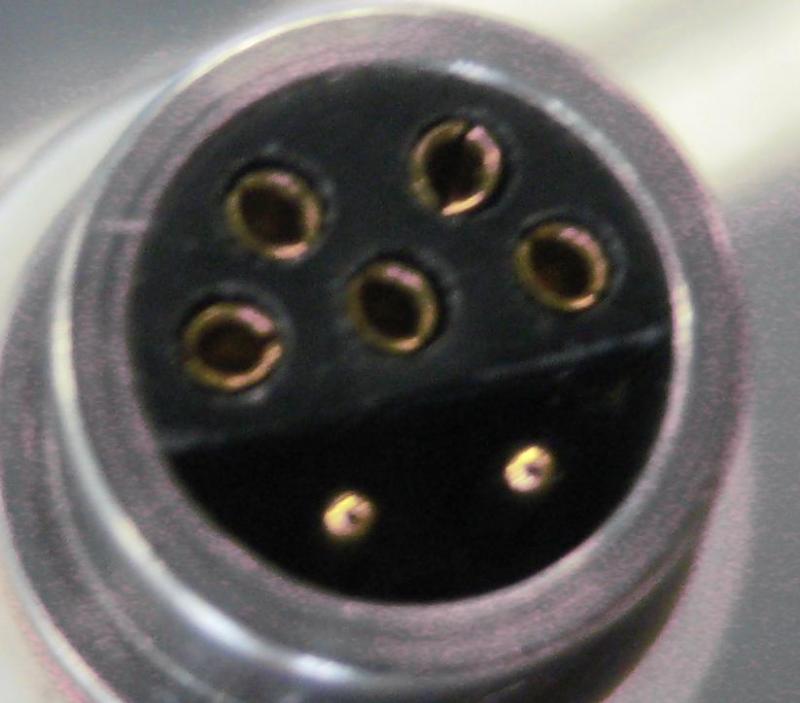

你好，这是航空探头的图片，你看看用您说的方法可以准确的测量出来吗？还有就是想问一下，这种方法的精度能达到多少
赞一下 回复此楼
4楼2012-08-23 10:47:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ismeo

金虫 (正式写手)
引用回帖:
2楼: Originally posted by F12106 at 2012-08-22 16:41:10
可以找个三坐标测量仪试试

您知道有哪些计量单位可以测量吗？能不能给推荐几个测量单位？
赞一下 回复此楼
5楼2012-08-23 10:49:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ismeo

金虫 (正式写手)
引用回帖:
3楼: Originally posted by ggflying at 2012-08-22 21:11:07
用透明纸拓印法，再扫描到电脑就基本搞定了。

您知道有哪些计量单位可以测量吗？能不能给推荐几个测量单位？
赞一下 回复此楼
6楼2012-08-23 10:49:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

F12106

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
内容已删除
赞一下 回复此楼
Even the most boring times in life are limited.
8楼2012-08-24 13:13:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

F12106

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
ismeo: 金币+4, ★★★很有帮助, 这是国外的产品，买一个很贵，现在国内没有，我们想自己做，对于我们最好的方案就是有个厂家可以自行测量尺寸，并能制造粗配合、强度良好的产品，而且价格比国外优惠。 2012-08-27 11:06:16
如果你手上这东西有备用，就算弄坏一两个也无所谓的话。可以考虑找实验室要点动平衡胶泥，或者类似的东西比如树脂，填进去，等固化后再拔也来，测外径。
不过有个可能是就——拔不出来了
……
赞一下 回复此楼
Even the most boring times in life are limited.
9楼2012-08-24 13:18:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

F12106

木虫 (小有名气)

【答案】应助回帖

引用回帖:
9楼: Originally posted by F12106 at 2012-08-24 13:18:58
如果你手上这东西有备用，就算弄坏一两个也无所谓的话。可以考虑找实验室要点动平衡胶泥，或者类似的东西比如树脂，填进去，等固化后再拔也来，测外径。
不过有个可能是就——拔不出来了
……

有办法了，你直接找个国内做航空插的厂家，估计他们有办法。
要么就到市场上找几个插头/插针要是能找到可以配合的那不就把问题解决了吗！
赞一下 回复此楼
Even the most boring times in life are limited.
10楼2012-08-24 13:25:04
