[求助] 怎样用蓝电测三电极水溶液电池

问大家一个问题啊 用蓝电测三电极水溶液电池 工作电极材料是MnO2 怎么测啊 主要是4根线怎么连啊
求高手指点

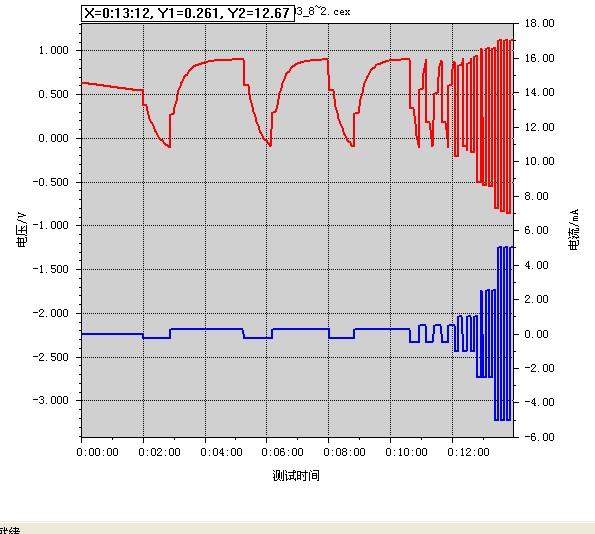

还有这是小弟的图 充放电时间显得不对称 还有斜线也不直 请问是什么原因
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2012-08-21 15:47:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
seagrove: 金币+5, ECEPI+1, 应助积极 2012-08-21 16:25:52
jsyczhu: 金币+20, ★★★★★最佳答案, 谢谢大牛 2012-08-21 16:58:52
1、只用一个通道的夹法(此时只研究工作电极)：
    两红的夹子(一个电压夹，一个电流夹)夹工作电极(正极)
    较小的黑夹子(电压夹)夹参比电极
    较大的黑夹子(电流夹)夹对电极
    上述夹子颜色以你蓝电接出线为准，关键辨认出正负极就行。

2、三通道的夹法(记录各个电极之间的信息)：
    通道1为主通道，正极vs负极，正极(夹两红夹子)， 负极(夹两黑夹子)，充放电程序正常发，记录正负极电流和电压变化，每1 s记录一次数据。
    通道2为辅助通道，正极vs参比，正极(只夹一个小红夹子，即电压夹)， 参比电极(只夹一个小黑夹子，即电压夹)，电流夹空置，程序发静置，记录正极对参比电极的电压变化，每1 s记录一次电压数据。
    通道3为辅助通道，负极vs参比，负极(夹一个小红夹子，即电压夹)， 参比电极(只夹一个小黑夹子，即电压夹)，电流夹空置，程序发静置，记录负极对参比电极的电压变化，每1 s记录一次电压数据。

     按上述接法，正极一共夹了3个夹子(全红)，负极一共3个夹子(两黑一红)，参比电极夹了2个夹子(两黑)。
     确认后，先发通道2和3的静置程序，再发通道1的充放电程序，这样就可以拿到全电池、正极对参比、负极对参比在充放电过程中的同步电势变化图了。

有问题进一步沟通。
祝科研顺利！
赞一下(4人) 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
5楼2012-08-21 16:19:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xiejf

专家顾问 (文学泰斗)

麦麦爸爸爱小牛

【答案】应助回帖

感谢参与，应助指数 +1
黑线不用，绿线工作电极，红色对电极，白色参比电极
赞一下 回复此楼
麦麦爸爸爱小牛
2楼2012-08-21 15:51:14
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jsyczhu

木虫 (职业作家)
引用回帖:
2楼: Originally posted by xiejf at 2012-08-21 15:51:14
黑线不用，绿线工作电极，红色对电极，白色参比电极

0号英雄啊  是land啊 你说的好像是电化学工作站吧
赞一下 回复此楼
3楼2012-08-21 16:02:41
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejf

专家顾问 (文学泰斗)

麦麦爸爸爱小牛
引用回帖:
3楼: Originally posted by jsyczhu at 2012-08-21 16:02:41
0号英雄啊  是land啊 你说的好像是电化学工作站吧...

sorry，看错了
回复此楼
麦麦爸爸爱小牛
4楼2012-08-21 16:06:32
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天堂猫

金虫 (正式写手)
引用回帖:
5楼: Originally posted by 电池小兵 at 2012-08-21 16:19:12
1、只用一个通道的夹法(此时只研究工作电极)：
    两红的夹子(一个电压夹，一个电流夹)夹工作电极(正极)
    较小的黑夹子(电压夹)夹参比电极
    较大的黑夹子(电流夹)夹对电极
    上述夹子颜色以你蓝电接出 ...

厉害，学习了
