应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 请问TiAl合金高温蠕变变形试样如何制备TEM试样
北京石油化工学院2026年研究生招生接收调剂公告
121/2返回列表12下一页
查看: 2205  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

寂寞飘落

金虫 (正式写手)

[求助] 请问TiAl合金高温蠕变变形试样如何制备TEM试样 已有1人参与

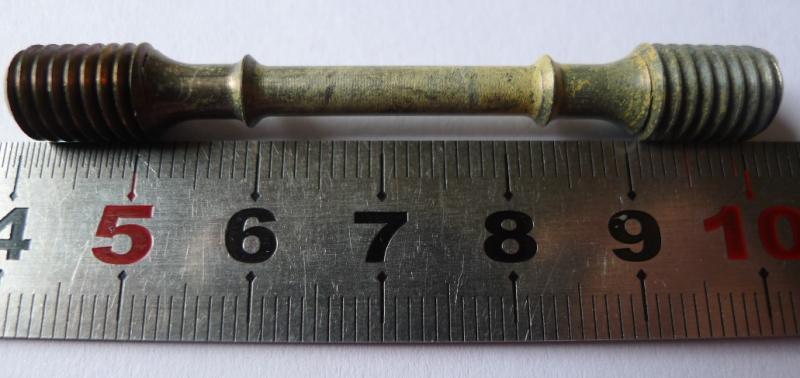

照片所示是高温蠕变变形的试样，蠕变断裂后的照片我没有拍，现在本人非常想知道该合金的高温蠕变变形机制，所以得通过TEM看位错的分布和运动情况从而说明是位错的攀爬移机制所控制，现在是不知道该如何取样来制备TEM试样。
问题1：线切割方向是平行于拉伸方向（直尺方向）还是垂直于拉伸方向（直尺方向）？
问题2：大概切多厚合适？我看文献里面有切成3mm或者0.4mm的薄片，然后进行机械磨光减薄到100um左右，到底是哪个较为合适？一般大家都是怎么试样？
（注：本人的材料是TiAl金属间化合物）希望广大的高手进来支招，谢谢咯~~~~
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-12 20:35:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

maminglong

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
第一，方向不是非常重要，只要尽量大的切削来就好了。
第二，厚度以你方便磨为准，“切成3mm或者0.4mm的薄片”是指直径为3mm，这个不是切的，是冲下来的，有固定的设备，厚度的话，0.4mm可以，毕竟还要再磨，最终厚度在80~100μm就好了，能达到60或70更好，然后就可以双喷了，或离子减薄
赞一下(2人) 回复此楼
科学是第一生产力
5楼2012-08-14 06:59:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

匿名

用户注销 (小有名气)
本帖仅楼主可见
赞一下
2楼2012-08-13 08:50:27
已阅   申请MM-EPI   回复此楼   编辑   查看我的主页

寂寞飘落

金虫 (正式写手)
引用回帖:
2楼: Originally posted by wildwolf123 at 2012-08-13 08:50:27
楼主哪里的呢，研究AlTi，不妨问问北科大国家重点实验室的，那里搞这个比较多

现在关键就是不知道怎么切~~~~
赞一下 回复此楼
3楼2012-08-13 13:00:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (小有名气)
本帖仅楼主可见
赞一下
4楼2012-08-13 15:08:57
已阅   申请MM-EPI   回复此楼   编辑   查看我的主页

zgdfly

新虫 (初入文坛)
建议，从中部分纵面和横面来取样
赞一下 回复此楼
6楼2012-08-31 10:03:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangzhenjun

新虫 (初入文坛)

【答案】应助回帖

我也是TiAl合金的，一般都是线切割成直径3mm片，厚度0.7小片，然后磨成150μm以下，最后是双喷减薄。楼主咱们研究方向差不多，以后多交流哈。
赞一下 回复此楼
7楼2014-12-30 10:29:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

赵1俊1才

新虫 (正式写手)
我是做这个方向的，不能切3mm的片，你以后磨的过程中边缘会损失。你的合金是什么炉子制备出来的，我只能制备纽扣锭
赞一下 回复此楼
8楼2015-02-03 02:33:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanomag

木虫 (正式写手)
引用回帖:
7楼: Originally posted by yangzhenjun at 2014-12-30 10:29:07
我也是TiAl合金的，一般都是线切割成直径3mm片，厚度0.7小片，然后磨成150μm以下，最后是双喷减薄。楼主咱们研究方向差不多，以后多交流哈。

可以推荐下合金变温的TEM测试地方吗····
赞一下 回复此楼
9楼2016-03-23 21:00:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanomag

木虫 (正式写手)
引用回帖:
7楼: Originally posted by yangzhenjun at 2014-12-30 10:29:07
我也是TiAl合金的，一般都是线切割成直径3mm片，厚度0.7小片，然后磨成150μm以下，最后是双喷减薄。楼主咱们研究方向差不多，以后多交流哈。

可以推荐下合金变温的TEM测试地方吗····
赞一下 回复此楼
10楼2016-03-23 21:01:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 寂寞飘落 的主题更新
121/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 材料专硕322分 +8 哈哈哈吼吼吼哈 2026-04-04 8/400 2026-04-05 14:13 by brian0809
[考研] 调剂 +3 好好读书。 2026-04-02 3/150 2026-04-05 13:02 by arrow8852
[考研] 生物学308分求调剂（一志愿华东师大） +8 相信必会光芒万� 2026-04-05 10/500 2026-04-05 12:19 by Hdyxbekcb
[考研] 求调剂 +7 xzghyuj 2026-04-04 7/350 2026-04-04 22:25 by oooqiao
[考研] 282电子信息0854专硕调剂 +4 202451007219 2026-04-02 6/300 2026-04-04 21:55 by laoshidan
[考研] 调剂 +4 是可乐不是可乐 2026-04-04 4/200 2026-04-04 19:41 by 唐沐儿
[考研] 材料383求调剂 +5 郭阳阳阳成 2026-04-04 5/250 2026-04-04 19:06 by dongzh2009
[考研] 363求调剂 +7 zh096 2026-04-04 7/350 2026-04-04 17:13 by dongzh2009
[考研] 322求调剂 +6 FZAC123 2026-04-03 6/300 2026-04-03 22:23 by 科研小专家
[考研] 数二英二348求调剂 +4 hxdzj1 2026-04-03 5/250 2026-04-03 21:25 by zhq0425
[考研] 327求调剂 +9 小卡不卡. 2026-03-29 9/450 2026-04-03 19:48 by 百灵童888
[考研] 266求调剂 +18 阳阳哇塞 2026-04-01 18/900 2026-04-03 18:38 by zllcz
[考研] 调剂 +3 osbbx 2026-04-02 3/150 2026-04-03 07:47 by cc8418
[考研] 296求调剂 +4 sdhu 2026-04-02 4/200 2026-04-02 21:29 by baoball
[考研] 一志愿北交大材料工程总分358 +8 cs0106 2026-04-01 9/450 2026-04-02 10:36 by 不吃魚的貓
[考研] 求调剂 +4 DADA怪 2026-03-31 4/200 2026-04-01 14:30 by ZXlzxl0425
[考研] 086000生物与医药 初试274求调剂 +5 小叮当来了 2026-03-30 6/300 2026-04-01 14:25 by mxj1203
[硕博家园] 博一被送出联培感觉不适应怎么办 +3 全村的狗 2026-03-31 3/150 2026-04-01 10:44 by 328838485
[考研] 求调剂，一志愿北林食品与营养095500，301分，已过六级，有科研经历 +4 快乐储蓄罐 2026-03-31 4/200 2026-04-01 09:26 by JourneyLucky
[考研] 物理学调剂 +4 小羊36 2026-03-30 4/200 2026-03-31 16:16 by lishahe
信息提示
关闭
请填处理意见
关闭
