[求助] 交流阻抗拟合

用Zview 软件对磷酸铁锰锂(LiFe1-xMnxPO4)进行交流阻抗拟合,可是不知道该材料的等效电路是什么样的,急求帮助!!!
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-05 18:55:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

langzhizhou

版主 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
啊 一般磷酸铁锰锂做正极至少要考虑两个半圆，即是两组R和Q的并联，

对电极是锂片吗？

其次就要考虑前面的电感和后面的扩散等等，

阻抗的你和是个细致活，特别是想做的精致，经验和耐心，再加点技巧

最好能看见图，好分析些
赞一下(1人) 回复此楼
何处高楼无可醉，谁家红袖不相怜！
6楼2012-08-05 22:09:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
seagrove: 金币+3, 鼓励新虫多多应助交流 2012-08-05 20:30:02
没有等效电路，你是如何拟合的？
一般都是根据实际系统情况，假定几个等效电路，在用软件对这几个等效电路一一拟合，比较哪一个等效电路拟合的误差最小（<10%)，然后，看这个误差最小的等效电路是否与实际情况符合，如果Yes, 再将各个元件的物理意义与电极过程相关，作为分析。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-08-05 19:45:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanyan70

木虫 (正式写手)
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-08-05 19:45:24
没有等效电路，你是如何拟合的？
一般都是根据实际系统情况，假定几个等效电路，在用软件对这几个等效电路一一拟合，比较哪一个等效电路拟合的误差最小（<10%)，然后，看这个误差最小的等效电路是否与实际情况符 ...

因为没有等效电路所以没法拟合,假定的等效电路,误差好大呀,在几百以上了
赞一下 回复此楼
3楼2012-08-05 20:23:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

你看同类文献，参考试一试他们的等效电路，同时注意用CEP代替C
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-08-05 20:58:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanyan70

木虫 (正式写手)
引用回帖:
4楼: Originally posted by Jackcd12 at 2012-08-05 20:58:57
你看同类文献，参考试一试他们的等效电路，同时注意用CEP代替C

文献上没找到,所以现在有点崩溃了,不知该怎样办了
赞一下 回复此楼
5楼2012-08-05 21:22:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanyan70

木虫 (正式写手)
引用回帖:
6楼: Originally posted by langzhizhou at 2012-08-05 22:09:20
啊 一般磷酸铁锰锂做正极至少要考虑两个半圆，即是两组R和Q的并联，

对电极是锂片吗？

其次就要考虑前面的电感和后面的扩散等等，

阻抗的你和是个细致活，特别是想做的精致，经验和耐心，再加点技巧

最 ...

我的阻抗图只有一个半圆和一条直线,我不太会分析,要不你加我Q吧,方便交流,592057786,希望能得到你的帮助
赞一下 回复此楼
7楼2012-08-05 22:34:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

嗯 可以，不过我自己的本子比较挫，没有分析软件，你把截图和电池材料状态特性一起发过来， 先帮你看看
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
8楼2012-08-05 22:46:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ngwang

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
yanyan70: 金币+8, ★★★很有帮助 2012-08-06 22:26:09

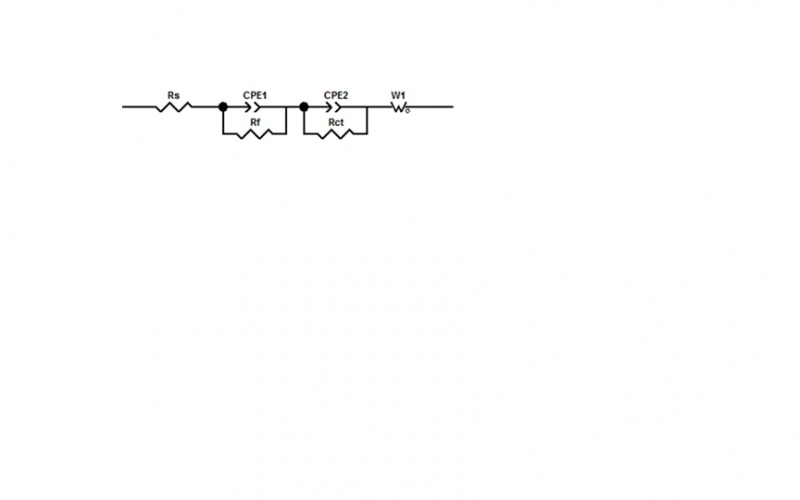

如果你的Nyquist图是一个半圆加上一条斜率45度的直线，等效电路应该是电荷转移电阻与韦伯阻抗串联，再与双电层电容并联，记得加上溶液电阻。
赞一下 回复此楼
9楼2012-08-06 12:03:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanyan70

木虫 (正式写手)
引用回帖:
9楼: Originally posted by ngwang at 2012-08-06 12:03:14
如果你的Nyquist图是一个半圆加上一条斜率45度的直线，等效电路应该是电荷转移电阻与韦伯阻抗串联，再与双电层电容并联，记得加上溶液电阻。

这个电路是我一个个试出来的,挺稳合的,因为我不了解它们都分别表示哪个阻抗,所以不知道对不对
赞一下 回复此楼
10楼2012-08-06 13:25:41
