| 查看: 4593 | 回复: 4 | |||||
superstamina金虫 (小有名气)
|
[求助]
碳纳米管拉伸
|
|

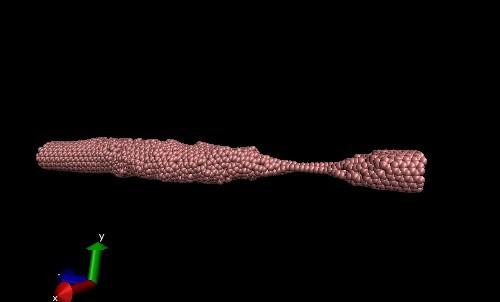

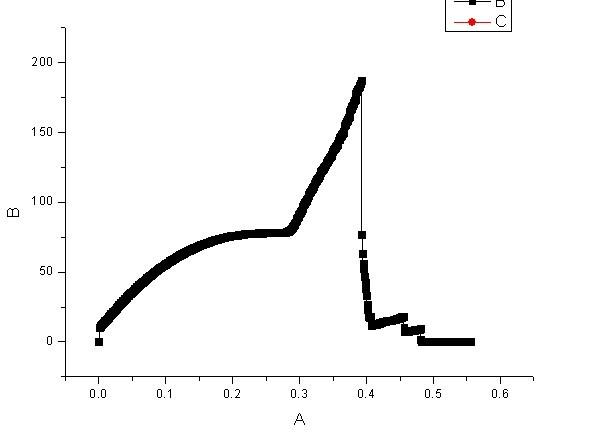

请教一个问题。最近做碳纳米管拉伸，用deform加载，速度约为10m/s，但是却在应力曲线趋于水平时，出现斜率增大的现象，并且强度比文献大，速度是比文献小的。与文献不符，虽然是脆性断裂。求助各位看看是咋回事 units metal atom_style atomic boundary s s p read_data data.SWNT pair_style airebo 2 0 1 pair_coeff * * CH.airebo C minimize 1.0e-6 1.0e-6 1000 3000 velocity all create 5 4928459 dist gaussian units box fix 1 all nvt temp 5 5 0.1 run 10000 thermo 200 compute s all stress/atom compute t all reduce sum c_s[3] variable u equal c_t/vol variable w equal lz thermo_style custom step temp etotal press lz v_u vol fix 4 all ave/time 1 10 1000 v_w v_u file swnt_stress.txt dump traj all atom 200 swnt.lammpstrj thermo 100 fix 5 all deform 1 z erate 0.001 remap x units box run 1000000    [ Last edited by superstamina on 2012-8-3 at 17:04 ] |
回复此楼» 收录本帖的淘帖专辑推荐
 Lammps 相关 | 每日新知识 | 分子动力学 |
» 猜你喜欢
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有6人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有4人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有6人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有5人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 碳纳米管的处理
已经有3人回复
- 短的碳纳米管成膜
已经有11人回复
- lammps 中 做拉伸时 sss和ssp边界条件不同，结果为什么不一样？？？？
已经有5人回复
- 碳纳米管阵列都可以纺丝么？
已经有14人回复
- 碳纳米管的亲疏水性
已经有10人回复
- 碳纳米管孔隙体积
已经有3人回复
- 碳纳米管分散问题
已经有12人回复
- 碳纳米管的比表面积降低怎么解释
已经有6人回复
- 碳纳米管场发射怪异现象
已经有11人回复
- 苏州纳米所碳纳米管功能复合材料研究获新进展
已经有15人回复
- 碳纳米管最高能耐受多高温度
已经有6人回复
- 碳纳米管的水溶性
已经有15人回复
- 碳纳米管的分散问题
已经有46人回复
- 碳纳米管的固定
已经有16人回复
- 【求助】碳纤维和碳纳米管
已经有10人回复
- 【求助】碳纳米管TEM点样
已经有14人回复
- 【求助】碳纳米管溶解性问题
已经有9人回复
- 【请教】碳纳米管研究
已经有31人回复
- 【求助】碳纳米管处理
已经有9人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zh1987hs: 金币+10, 谢谢 2012-08-03 23:29:54
superstamina: 金币+8, ★★★很有帮助 2012-08-08 09:08:28
感谢参与，应助指数 +1
zh1987hs: 金币+10, 谢谢 2012-08-03 23:29:54
superstamina: 金币+8, ★★★很有帮助 2012-08-08 09:08:28
|
有几个问题： 1. 如果曲线图是应力和应变的关系，那么是否考虑用原子应力除以整个计算区域的体积vol是否正确。 维里应力要求体积是原子的domain，而vol是长方形计算区域的体积，显然不对。 如果考虑工程应力，那么应该是碳纳米管截面面积乘以当时拉伸的长度。 如果考虑真实应力，那么应该计算每个原子的维里应力，而两侧原子应力才是所求。 2. 碳纳米管在常温和低温时，文献报道拉伸是脆性断裂，但你的模拟在5K的温度下却表现为整体多处出现拓扑缺陷，大范围颈缩和长原子链，直径缩减等延展性的现象。我觉得这是不合理的。要好好检查势能和温度使用。 3. fix deform你用的是erate，模拟中间是否用了重启动restart，如果用了，会有问题。 |
2楼2012-08-03 23:15:05
superstamina
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1582.6
- 散金: 5
- 帖子: 117
- 在线: 99.5小时
- 虫号: 1258298
- 注册: 2011-04-07
- 性别: GG
- 专业: 固体力学
3楼2012-08-08 09:12:24
小面条璞璞
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 2416.9
- 红花: 2
- 帖子: 74
- 在线: 206.3小时
- 虫号: 1798750
- 注册: 2012-05-06
- 性别: GG
- 专业: 机械动力学
4楼2012-11-13 16:38:21
5楼2017-09-12 15:55:22
