[求助] 交流阻抗测试曲线异常

小弟用CHI600C工作站做交流阻抗测试的时候，相位角曲线总是正弦线，不知是怎么回事，测试完得到的并不是倾斜的直线，而是弧线，弧度很大，请问各位前辈，有什么解决办法吗？
回复此楼

» 收录本帖的淘帖专辑推荐

EIS mygod

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-03 11:03:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有2个 )

shichaol

铜虫 (小有名气)
seagrove: 回帖置顶 2012-08-03 20:34:51
引用回帖:
2楼: Originally posted by 电池小兵 at 2012-08-03 11:11:21
可以把实验结果图传上来看看么？另，可以的话，告知一下测试体系，以便于各虫子给你出谋划策

测试的是导电高分子聚苯胺，硫酸做电解液

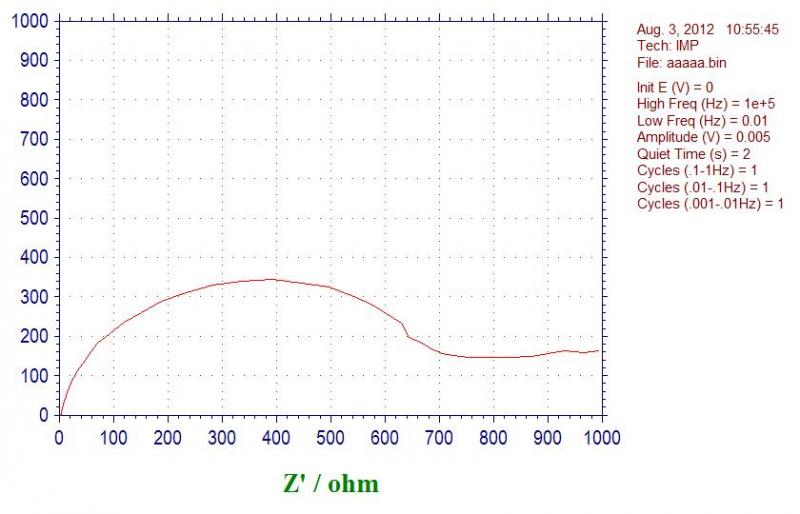

这就是异常的曲线

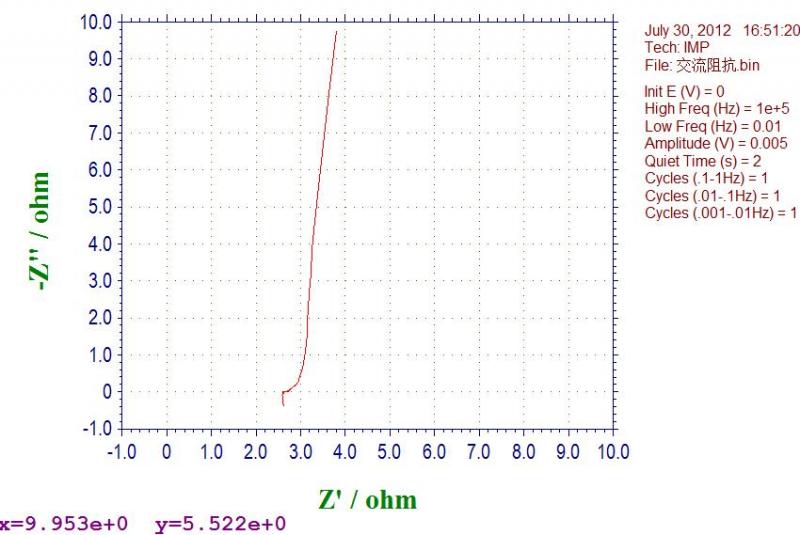

这是正常的曲线
赞一下 回复此楼
4楼2012-08-03 12:10:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shichaol

铜虫 (小有名气)
seagrove: 回帖置顶 2012-08-03 20:34:56
引用回帖:
3楼: Originally posted by xiaoli562 at 2012-08-03 11:25:15
你该传一下图片的，还有你要说一下你是什么时候测的，有可能是扫描速率的问题

我的参数设置是下图截图，还请前辈们指正

参数设置
赞一下 回复此楼
5楼2012-08-03 12:13:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
shichaol: 金币+1 2012-08-03 12:01:40
可以把实验结果图传上来看看么？另，可以的话，告知一下测试体系，以便于各虫子给你出谋划策
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
2楼2012-08-03 11:11:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoli562

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
shichaol: 金币+1 2012-08-03 12:01:49
你该传一下图片的，还有你要说一下你是什么时候测的，有可能是扫描速率的问题
赞一下 回复此楼
3楼2012-08-03 11:25:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

倚剑听心

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
seagrove: 金币+1, 鼓励新虫多多应助交流 2012-08-03 20:35:13
你的横坐标比例不一样，改一下应该就好了
赞一下 回复此楼
6楼2012-08-03 14:48:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shichaol

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by 倚剑听心 at 2012-08-03 14:48:03
你的横坐标比例不一样，改一下应该就好了

非常感谢，改坐标以后有很大的改观，但是总觉得一样的设置但为什么相位角的走势却不一样呢？
赞一下 回复此楼
7楼2012-08-03 16:50:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lethe120

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
seagrove: 金币+1, 感谢应助交流 2012-08-03 20:35:33
“相位角曲线总是正弦线”这个值得是bode图上显示的吧！
你这两图是同一个样吗？
不是同一个样的话！走势不一样，模拟的电路也就不一样，可分析的东西很多
赞一下 回复此楼
8楼2012-08-03 19:34:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shichaol

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by lethe120 at 2012-08-03 19:34:58
“相位角曲线总是正弦线”这个值得是bode图上显示的吧！
你这两图是同一个样吗？
不是同一个样的话！走势不一样，模拟的电路也就不一样，可分析的东西很多

两张图不是同一个样，只是比例不同。
赞一下 回复此楼
9楼2012-08-03 20:40:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

引用回帖:
4楼: Originally posted by shichaol at 2012-08-03 12:10:46
测试的是导电高分子聚苯胺，硫酸做电解液
b4/35/1458293_1343966907_144.jpg
这就是异常的曲线
d8/55/1458293_1343966970_609.jpg
这是正常的曲线
...

这里说不上谁正常，谁异常，都是正确的曲线

Nyquist图就是如此的形状
甚至上面那个图更常见些
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
10楼2012-08-07 01:08:16
