[求助] 这两种EDS图谱区别何在？

分别在SEM,和TEM上做了能谱分析，给出了不同类型的EDS图谱，图一为SEM上的，感觉各元素的峰值不能代表元素含量的多少，而图二是TEM上的，从峰值高低似乎能看出元素含量的比例。请问，我的这种看法对吗，图一那种单纯从图上怎么能看出元素的含量？（论文中，貌似有直接用图谱，不添加元素含量数据的，就是图二那种，图一那种能不能用，是不是必须带上含量的文字说明）

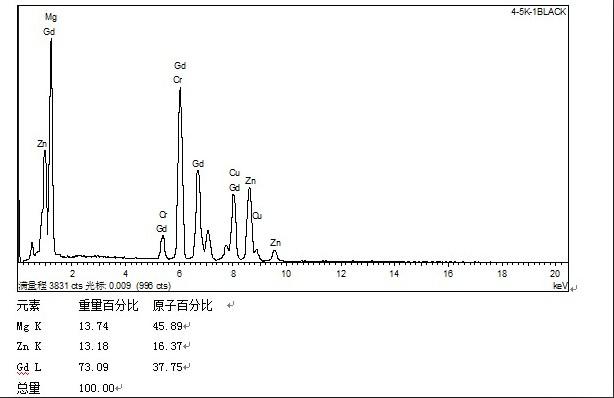

图一



图二
回复此楼

» 收录本帖的淘帖专辑推荐

感兴趣的钢种 表征手段

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-07-30 16:24:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

芊芊5953

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你的两个谱图里的元素都不一样啊
赞一下(1人) 回复此楼
2楼2012-07-30 16:51:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangwb519

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by 芊芊5953 at 2012-07-30 16:51:35
你的两个谱图里的元素都不一样啊

嗯， 不是做的同种材料
赞一下 回复此楼
3楼2012-07-30 16:59:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhilihu

木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
应该都是积分面积强度吧
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

zhangwb519
4楼2012-07-30 19:03:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangwb519

铜虫 (小有名气)
送鲜花一朵
引用回帖:
4楼: Originally posted by zhilihu at 2012-07-30 19:03:28
应该都是积分面积强度吧

嗯，我也觉得差不多这样，谢谢
赞一下 回复此楼
5楼2012-07-30 21:07:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
zhyq8767: 金币+1, 感谢积极应助 2012-07-31 10:11:54
其实EDS分析的原理是一样的，SEM和TEM只是操作模式不一样而已，由于加速电压，采用分析的光束大小等条件的差异，甚至在同一模式下如SEM也可能导致不同的结果。
  仅从EDS图谱就能得出定量关系，本人认为不可能，从能谱上只能定性的判定分析单元中可能存在的元素。同时要对设备可能造成的影响估计在内，比如说你的试样夹是铜的，那也就不足为奇能谱上会出现Cu的峰了
赞一下(1人) 回复此楼
6楼2012-07-30 21:54:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guochunliang

新虫 (正式写手)

【答案】应助回帖

Cu峰是由于测TEM时用的铜网造成的，有时候铜网上的碳膜厚的话还会出现C峰。EDS只是能定性看看试样中有没有哪种元素，至于含量是多少，EDS的数据是不可靠的。
赞一下 回复此楼
7楼2012-12-12 20:36:32
