小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 学术讨论 » 这张锐钛矿的TiO2 HRTEM图如何说明信息?
161/2返回列表12下一页
查看: 1590  |  回复: 15
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

hokepoly

木虫 (正式写手)

[交流] 这张锐钛矿的TiO2 HRTEM图如何说明信息? 已有9人参与

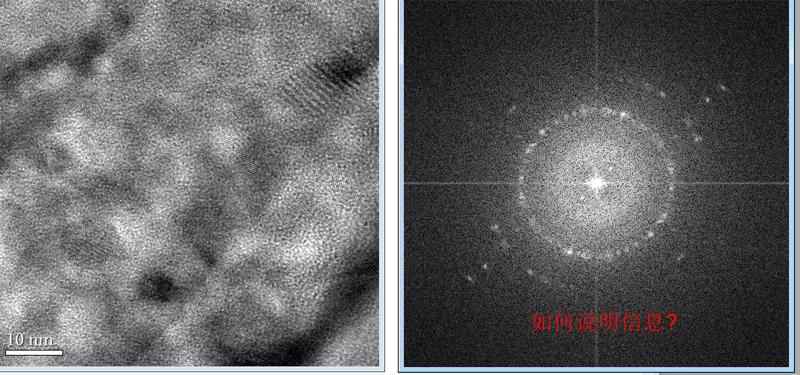

这是锐钛矿的TiO2 的HRTEM 图及FFT变换,新手,想问一下,如何说明这个图呀?

TiO2
回复此楼

» 猜你喜欢
1楼 2012-07-21 18:23:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

归兰居

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
完全没结晶好，可能是烧结的温度低了吧
赞一下 回复此楼
万事要趁早
2楼2012-07-21 19:25:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pzypdl

主管区长 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
第一个图可以计算晶格间距，找到匹配晶面，第二个为衍射环可以看出为多晶，但环不太清晰，结晶不太好！高分辨电镜作用就是定性，看单晶多晶

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
比未知更可怕的是预知，比变化更让人不安的是一成不变！http://emuch.net/bbs/myf.php?ffid=213
3楼2012-07-21 20:13:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hokepoly

木虫 (正式写手)
引用回帖:
3楼: Originally posted by pzypdl at 2012-07-21 20:13:54
第一个图可以计算晶格间距，找到匹配晶面，第二个为衍射环可以看出为多晶，但环不太清晰，结晶不太好！高分辨电镜作用就是定性，看单晶多晶

这个本来就是多晶,晶格间距通过小区域FFT 变换算出来
这个全图FFT 变换可以说明什么呢?
赞一下 回复此楼
4楼2012-07-21 20:19:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hokepoly

木虫 (正式写手)
引用回帖:
2楼: Originally posted by 归兰居 at 2012-07-21 19:25:12
完全没结晶好，可能是烧结的温度低了吧

这个是多晶
回复此楼
5楼2012-07-21 20:20:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pzypdl

主管区长 (文坛精英)

优秀区长优秀区长优秀区长优秀版主优秀版主优秀版主
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by hokepoly at 2012-07-21 20:19:19
这个本来就是多晶,晶格间距通过小区域FFT 变换算出来
这个全图FFT 变换可以说明什么呢?...

只能说明多晶和看环距确定是不是锐钛矿，就是一种表征而已啊，就像热重BET，XPS

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
比未知更可怕的是预知，比变化更让人不安的是一成不变！http://emuch.net/bbs/myf.php?ffid=213
6楼2012-07-21 20:33:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

copy20040124

铁杆木虫 (正式写手)
有孔
回复此楼
7楼2012-07-22 08:03:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shane1115

木虫 (小有名气)
引用回帖:
7楼: Originally posted by copy20040124 at 2012-07-22 08:03:51
有孔

如何判断出有孔的？
赞一下 回复此楼
8楼2012-07-22 09:17:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gonnerway

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
第一个图可以计算晶格间距，找到匹配晶面，第二个为衍射环可以看出为多晶，但环不太清晰，结晶不太好！高分辨电镜作用就是定性，看单晶多晶
赞一下 回复此楼
9楼2012-07-22 09:35:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

copy20040124

铁杆木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by copy20040124 at 2012-07-22 08:03:51
有孔

明暗场不一样啊，这种变化基本可以确定就是孔，就是你图中白的地方。这个孔可能是粒子堆积孔
赞一下 回复此楼
10楼2012-07-23 08:10:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
