[求助] 如何调整origin图例框

最近在用origin8.0作图，感觉默认的图例框框在横向和图例搁的好开啊，不知道怎么设置可以让框和图例之间更紧凑一些
我知道可以把默认的框隐藏，然后画个框，但太麻烦啦，工作量也大，一改起来问题多

[ Last edited by avast2009 on 2012-7-19 at 20:01 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
任那年华随水流，壮志至今还未畴。皓首穷经不知休，待到何时能出头？！
1楼 2012-07-17 17:17:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wufengseu

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
以前用7.5-8.5，似乎没有该问题。以及现在用的是8.6的，legend如附件，感觉效果挺好的，不知是否与你看到的效果一致。
赞一下 回复此楼
2楼2012-07-17 19:12:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bk040529

木虫 (正式写手)
引用回帖:
2楼: Originally posted by wufengseu at 2012-07-17 19:12:47
以前用7.5-8.5，似乎没有该问题。以及现在用的是8.6的，legend如附件，感觉效果挺好的，不知是否与你看到的效果一致。

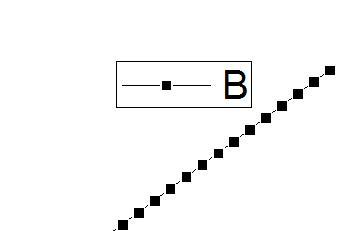

cb/2b/298920_1342523444_406.jpg

框框里面是点划线，然后是B，我的点划线的左端距离框框的左边有点远，隔了好几个字符，我想让他们直接紧凑一点
赞一下 回复此楼
任那年华随水流，壮志至今还未畴。皓首穷经不知休，待到何时能出头？！
3楼2012-07-17 19:26:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wufengseu

木虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by bk040529 at 2012-07-17 19:26:09
框框里面是点划线，然后是B，我的点划线的左端距离框框的左边有点远，隔了好几个字符，我想让他们直接紧凑一点...

你试试:
1. 双击图例内空白处，将点线前面的空格删除。
2.
右击图例，从弹出的快捷菜单选择Properties，然后，例如，将Object Properties对话框中的“    \l(1) %(1)”改为“\l(1) %(1)”就可以了。
赞一下 回复此楼
4楼2012-07-17 19:37:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wufengseu

木虫 (正式写手)
如果还不能解决，你可一将opj文件附上来看看。
赞一下 回复此楼
5楼2012-07-17 22:10:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bk040529

木虫 (正式写手)
引用回帖:
5楼: Originally posted by wufengseu at 2012-07-17 22:10:20
如果还不能解决，你可一将opj文件附上来看看。

不好意思，好像是我没表达对，不过我已经在originlab里面找到答案啦，单击边框，边框侧显示有竖条时就可以拖着调整边框的大小啦
赞一下 回复此楼
任那年华随水流，壮志至今还未畴。皓首穷经不知休，待到何时能出头？！
6楼2012-07-19 19:57:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nilelixp

木虫 (小有名气)
引用回帖:
6楼: Originally posted by bk040529 at 2012-07-19 19:57:09
不好意思，好像是我没表达对，不过我已经在originlab里面找到答案啦，单击边框，边框侧显示有竖条时就可以拖着调整边框的大小啦...

太感谢了  也曾纠结这个问题  在你这里找到了答案
赞一下 回复此楼
选一城终老，择一人白首
7楼2014-03-10 02:25:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

贤震lqs

新虫 (初入文坛)
Surprise! 终于找到答案了！多谢！
赞一下 回复此楼
科学解决不了人类存亡的终极问题，佛学才是真正的钥匙，但科学的精神是不可或缺的。
8楼2015-02-02 14:23:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a28226067

新虫 (初入文坛)

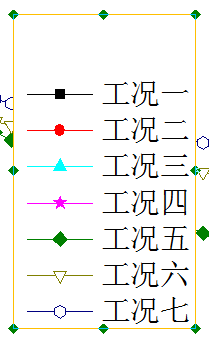

还是不懂，如图，上面的空白怎么去掉使得框框紧凑一些？
如何调整origin图例框
赞一下 回复此楼
9楼2016-01-26 16:54:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bk040529

木虫 (正式写手)
引用回帖:
9楼: Originally posted by a28226067 at 2016-01-26 16:54:21
还是不懂，如图，上面的空白怎么去掉使得框框紧凑一些？


选中中上部的菱形标记，往下拖动
或者，检查一下，是否第1行是空行
赞一下 回复此楼
任那年华随水流，壮志至今还未畴。皓首穷经不知休，待到何时能出头？！
10楼2016-01-26 18:30:21
