[求助] 交流阻抗等效电路

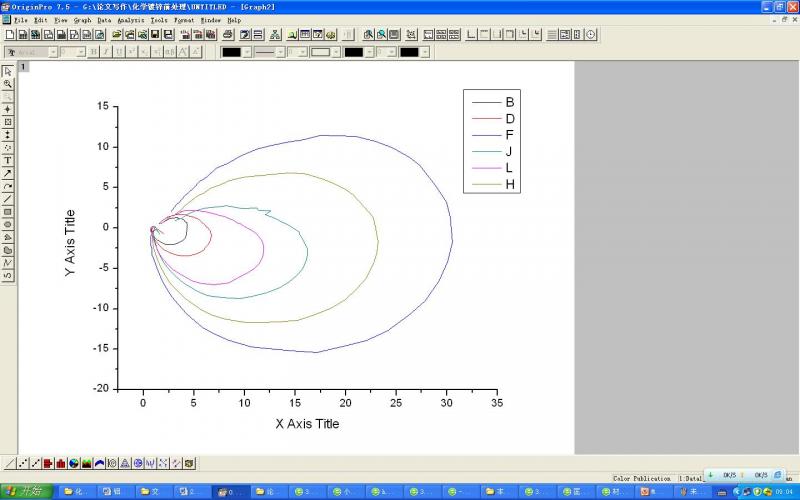

测量交流阻抗时，复数平面图是一个整圆，虚部的范围有正有负，请问它的等效电路如何表达？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-07-16 09:03:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘栓

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
zhaoleiban: 金币+3, ★★★很有帮助 2012-07-16 17:17:23
seagrove: 金币+1, 鼓励新虫多多应助交流 2012-07-17 11:32:25
呵呵，乍一看，以为你在画圈圈，你试试R(Q(RL)) 。是纯锌电极吧，阻抗很小。建议你看看 C. Cachet, F. Ganne, G. Maurin, J. Petitjean, V. Vivier, R. Wiart. Electrochimi. Acta. 47 (2001) 509–518的文章
赞一下 回复此楼
2楼2012-07-16 16:33:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaoleiban

铁杆木虫 (著名写手)
seagrove: 屏蔽内容, 为避免个人资料泄漏，请选用站内消息联系。 2012-07-17 11:32:16
本帖内容被屏蔽
3楼2012-07-16 17:16:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dqb

铁杆木虫 (正式写手)
不知道 刘栓  给你发过去了没。
我已经帮你下了 发到你邮箱里面去了

祝好
赞一下 回复此楼
4楼2012-07-16 21:11:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟云

银虫 (著名写手)
引用回帖:
3楼: Originally posted by zhaoleiban at 2012-07-16 17:16:51
谢谢，我的ZSimpWin软件中没有您提供的R(Q(RL)) 等效电路，
不过，根据您的提示，有一个R(RQ(RL)) 等效电路，发现比较合适；请问等效电路中元件的物理含义是什么？尤其是电感部分和与电感串联的电容部分,也即(RL) ...

zsimpwin可以自己拟定等效电路。
赞一下 回复此楼
5楼2012-07-17 01:12:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟云

银虫 (著名写手)
好邪恶的感抗啊
回复此楼
6楼2012-07-17 01:12:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhl01228

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by zhaoleiban at 2012-07-16 17:16:51
谢谢，我的ZSimpWin软件中没有您提供的R(Q(RL)) 等效电路，
不过，根据您的提示，有一个R(RQ(RL)) 等效电路，发现比较合适；请问等效电路中元件的物理含义是什么？尤其是电感部分和与电感串联的电容部分,也即(RL) ...

在框框里直接输你想要的电路的描述码，就是自定义等效电路了
赞一下 回复此楼
7楼2012-07-17 09:34:59
