[求助] 用matlab怎么实现下面的图形

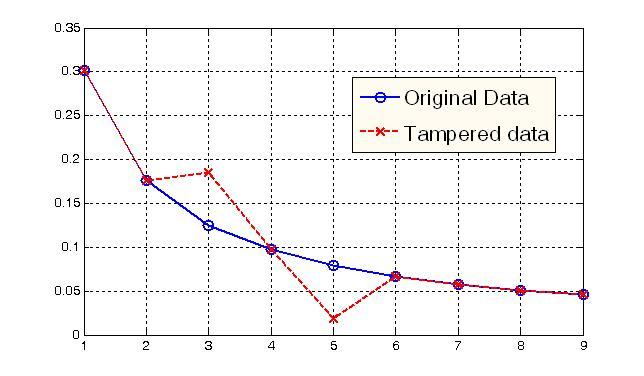

想用matlab画出如图片的图形，希望有人帮忙。。。

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

Matlab三维图中如何实现x，y坐标名称与各自的坐标轴平行？已经有4人回复
帮忙看看这个平面图用matlab怎么画已经有19人回复
如何用matlab软件或者用C及C++自己手工编程寻找转折点已经有12人回复
matlab中如何将双坐标系图中的另外一个坐标系设置为当前坐标系呢？已经有10人回复
【求助】matlab如何只读取图像的一部分？已经有11人回复
【求助】请教如何用matlab画出矢量图？已经有3人回复
【求助】如何用matlab绘图图中阴影部分已经有4人回复

1楼 2012-07-11 14:27:56

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

niedc

金虫 (初入文坛)

应助: 1 (幼儿园)
金币: 1991.2
散金: 10
帖子: 40
在线: 181.8小时
虫号: 1680688
注册: 2012-03-10
性别: GG
专业: 计算机软件

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
蓝一样的天: 金币+5, ★★★很有帮助 2012-07-11 16:49:34

plot(orginal,'ob-');
hold on
plot(tampered,'xr--');
set(gca,'xgrid','on');
set(gca,'ygrid','on');
legend('Orginal Data','Tampered Data');

赞一下

回复此楼

2楼2012-07-11 16:33:27

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

youth0826

至尊木虫 (著名写手)

weibo.com/138147022

应助: 172 (高中生)
金币: 10458.4
散金: 145
红花: 4
帖子: 1726
在线: 149.4小时
虫号: 707170
注册: 2009-02-23
专业: 模式识别

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
蓝一样的天: 金币+5, ★★★★★最佳答案, 谢谢 2012-07-11 16:49:49
conanwj: 金币+2, 追加奖励，兄弟辛苦了。 2012-07-14 21:18:52

x=[1 2 3 4 5 6 7 8 9];
y=[0.3 0.175 0.125 0.1 0.08 0.07 0.06 0.05 0.045];
y1=[0.3 0.175 0.185 0.1 0.02 0.07 0.06 0.05 0.045];
plot(x,y,'-bo');
hold on,plot(x,y1,'--rx');
grid on;
legend('Original Data','Temp Data');

闲着无聊，我也画了个。。。
