[求助] 阻抗图

请问大家一下：阻抗图中的电压怎么确定啊 我看大多数是在开路电压下的 这有什么区别吗 有确定的方法吗
回复此楼

» 收录本帖的淘帖专辑推荐

锂电新手 聚合物锂离子电池正极材料

» 猜你喜欢
1楼 2012-07-10 19:04:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有2个 )

aptx486992

木虫 (小有名气)
seagrove: 回帖置顶 2012-07-12 12:38:13
赞一下 回复此楼
2楼2012-07-10 19:51:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aptx486992

木虫 (小有名气)
seagrove: 回帖置顶 2012-07-12 12:38:14
seagrove: 可选用右下角的编辑按钮在原帖的基础上编辑 2012-07-12 12:38:37

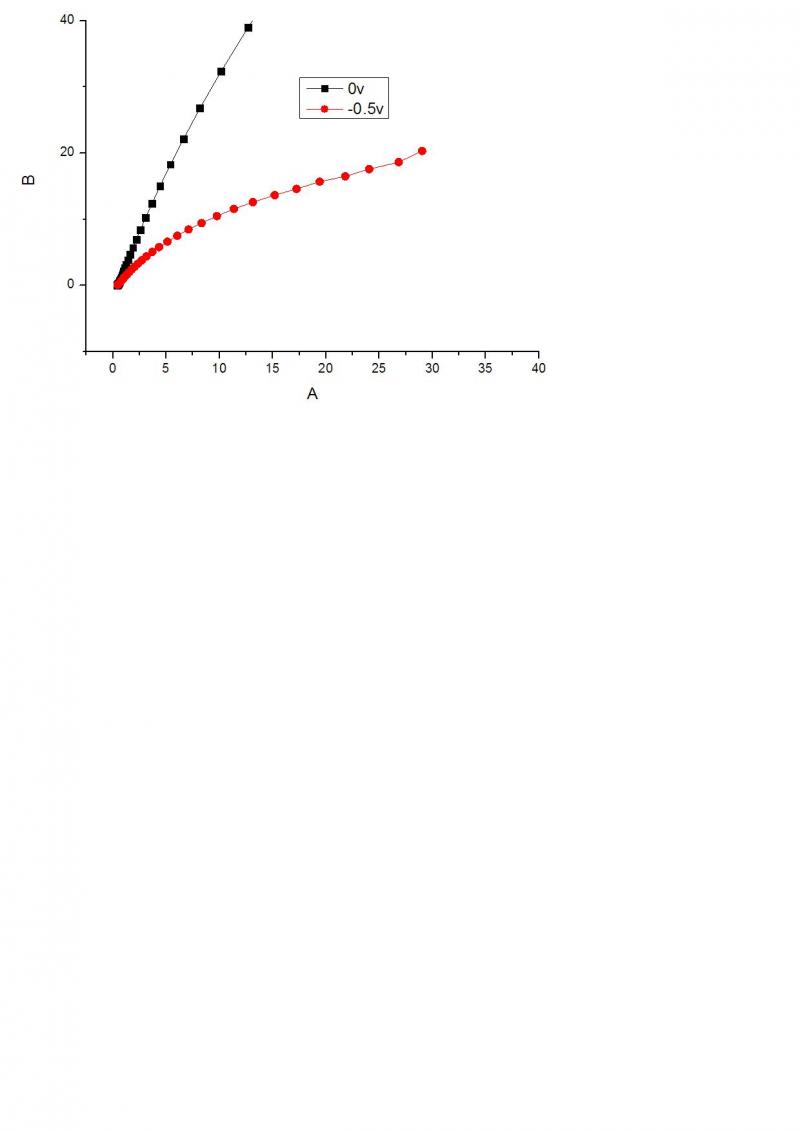

就是上面那个阻抗图，我采用的是三电极体系，对电极是钛片，参比电极是Ag/AgCl.黑色的线是在开路电压下测的，红色的是在-0.5v电压下测的，哪个条件测试下比较好啊 ？
赞一下 回复此楼
3楼2012-07-10 19:54:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

★
seagrove: 金币+1, 感谢应助交流~ 2012-07-12 12:39:12
引用回帖:
9楼: Originally posted by 我是学生 at 2012-07-11 08:20:53
我也想学习一下。请问如果是测试锂离子电池材料的话，阻抗图的测试电压应该是开路电压还是平台处的电压呢？...

测试锂离子电池材料，先组装成电池，循环2-3圈，充满电，在开路电压测~
赞一下(1人) 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
10楼2012-07-11 09:22:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lsdwyy

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
857688363: 金币+1, 感谢应助 2012-07-10 21:55:20
开路电压做EIS，电极不会产生极化，一般是在开路电压下测。如果你需要在特定电压下了解电极极化后的阻抗可以施加一定的电压。。
赞一下 回复此楼
4楼2012-07-10 20:38:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hw_zhong

铁杆木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
857688363: 金币+1, 感谢应助 2012-07-10 21:55:26
做阻抗之前一定要先想好在哪个电势下做阻抗，不同的阻抗下，电荷转移电阻是不一样的，开路电势是在平衡电势下加上振幅的电势做的阻抗。
赞一下 回复此楼
5楼2012-07-10 21:49:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by aptx486992 at 2012-07-10 19:54:35
就是上面那个阻抗图，我采用的是三电极体系，对电极是钛片，参比电极是Ag/AgCl.黑色的线是在开路电压下测的，红色的是在-0.5v电压下测的，哪个条件测试下比较好啊 ？

你的工作电极是什么？试验目的呢？
在开路电压和一定电位下测试很不一样。
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
6楼2012-07-10 22:11:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wiican

银虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
seagrove: 金币+1, 鼓励新虫多多应助交流 2012-07-12 12:38:56
你可以测一下极化曲线，然后根据极化曲线特点，取特定的电势做相应的研究。
赞一下 回复此楼
7楼2012-07-11 07:36:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

乾坤亮

金虫 (正式写手)

寻理者

【答案】应助回帖

感谢参与，应助指数 +1
大多情况情况下都是在开路电压下测试的
赞一下 回复此楼
还原真相
8楼2012-07-11 07:59:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是学生

木虫 (正式写手)
引用回帖:
6楼: Originally posted by 电池小兵 at 2012-07-10 22:11:56
你的工作电极是什么？试验目的呢？
在开路电压和一定电位下测试很不一样。...

我也想学习一下。请问如果是测试锂离子电池材料的话，阻抗图的测试电压应该是开路电压还是平台处的电压呢？
赞一下 回复此楼
9楼2012-07-11 08:20:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
