[求助]
UDF ---传质
|
|

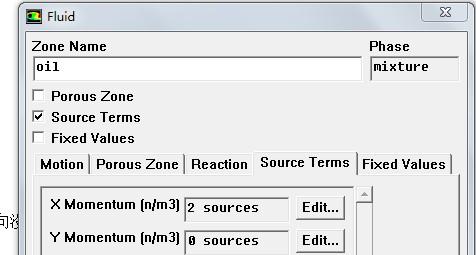

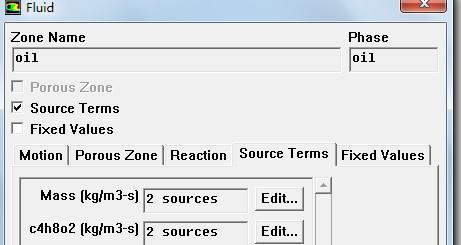

高手好， 液液两相泰勒流传质，大家看看我的各个源项设置对不对啊！ 不要打酱油啊 1、我只设置了X方向动量源项，没有设置Y方向动量源项 2、质量源项，我既设置了mass ，又设置了C4H8O2（乙酸乙酯）的质量源项。 不知道我这样设置对不对啊，各位评论一下 动量源项UDF cell_liquid = C_UDMI(cell_gas, thread_mix, 0); /* 获取相界面另一侧的cell编号 */ /* 下面就可通过thread_mix, cell_gas, thread_gas, cell_liquid, thread_liquid五个变量获取需要的数据计算动量源项 */ m0_gas = C_YI(cell_gas, thread_gas, 0)*C_R(cell_gas, thread_gas)*C_VOLUME(cell_gas, thread_gas); /* 气相中o2组分质量，单位 kg */ m0_liquid = C_YI(cell_liquid, thread_liquid, 0)*C_R(cell_liquid, thread_liquid)*C_VOLUME(cell_liquid, thread_liquid); /* 液相中o2组分质量，单位 kg */ m1_liquid = (m0_gas+m0_liquid)/(1.0+1/kc); /* 分配后液相中o2组分质量，单位 kg */ m1_gas = m1_liquid/kc; /* 分配后气相中o2组分质量，单位 kg */ source = (m1_gas-m0_gas)*C_U(cell_gas, thread_mix)/C_VOLUME(cell_gas, thread_gas)/CURRENT_TIMESTEP; /* 动量源项，单位 N/m3 */ 质量源项UDF： cell_liquid = C_UDMI(cell_gas, thread_mix, 1); /* 获取相界面另一侧的cell编号 */ /* 下面就可通过thread_mix, cell_gas, thread_gas, cell_liquid, thread_liquid五个变量获取需要的数据计算传质源项 */ m0_gas = C_YI(cell_gas, thread_gas, 0)*C_R(cell_gas, thread_gas)*C_VOLUME(cell_gas, thread_gas); /* 气相中o2组分质量，单位 kg */ m0_liquid = C_YI(cell_liquid, thread_liquid, 0)*C_R(cell_liquid, thread_liquid)*C_VOLUME(cell_liquid, thread_liquid); /* 液相中o2组分质量，单位 kg */ m1_liquid = (m0_gas+m0_liquid)/(1.0+1/kc); /* 分配后液相中o2组分质量，单位 kg */ m1_gas = m1_liquid/kc; /* 分配后气相中o2组分质量，单位 kg */ source = (m1_gas-m0_gas)/C_VOLUME(cell_gas, thread_gas)/CURRENT_TIMESTEP; /* 传质源项，单位 kg/m3-s */ 大家对我做的点评一下啊 ，急用  左油相，右水相；初始酯质量分数，油相0.1，水相0  动量源项设置  质量源项设置 |
回复此楼» 收录本帖的淘帖专辑推荐
