[求助] 可以单独研究整流罩在流场中的气动性能吗？主要是不知边界条件如何设

最近想用fluent比较几个外形不同的整流罩带来的阻力，不需要数据精确，体现出不同头罩气动性能上的差异即可。由于想要一个共性的结果，不想将头罩安在某个特定飞行器上，而是单独研究气流对头罩的影响。我使用的网格见附件。。

问题1：我这样画网格求解可以吗？流场只画到与头罩平齐。

问题2：我觉得流场左侧最外面的大弧线应该用远场压力条件，右侧中间那个小小的代表头罩的应该用wall，但是画红圈的两条线用什么条件我就困惑了。。。

还请大侠不吝解答！小妹先谢过了！

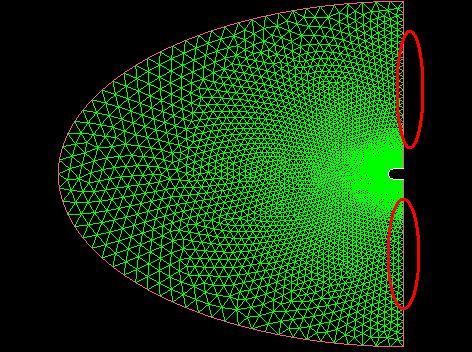

网格
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-07-09 20:37:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NaOHWTO

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
臭水沟: 金币+2, 谢谢交流~~ 2012-07-09 21:17:30
你理解阻力的含义吗？
你还是弄一个简单的火箭模型吧，然后把模型全包在里面，外流场就可以用远场了，你这样比较我觉得才有意义，并且，你还是弄个JOU文件，把跨音速段都算一下，例如马赫数为0.8，0.9，1.1，1.2，2都算一下，这样对比就全了。当然结论已经有了，冯卡门曲线的整流罩阻力系数最小。
赞一下 回复此楼
2楼2012-07-09 21:05:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格物要致知

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与 2012-07-10 11:18:14
nicklo: 金币+2 2012-07-22 18:46:25
可以的，红线是压力出口，但是我告诉你你用cfd算压力分布马赫数分布都很准阻力这咋个看看趋势还行量值不准

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
格物致知专做科研
3楼2012-07-10 01:15:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nicklo

木虫 (正式写手)
引用回帖:
2楼: Originally posted by NaOHWTO at 2012-07-09 21:05:54
你理解阻力的含义吗？
你还是弄一个简单的火箭模型吧，然后把模型全包在里面，外流场就可以用远场了，你这样比较我觉得才有意义，并且，你还是弄个JOU文件，把跨音速段都算一下，例如马赫数为0.8，0.9，1.1，1.2， ...

你说的那种全包的我已经做过了，用的就是火箭模型，但这样军事背景会比较强，发文章会碰到一些问题。谢谢你的回答~~
赞一下 回复此楼
4楼2012-07-10 22:34:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NaOHWTO

金虫 (小有名气)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2012-07-11 23:41:40
引用回帖:
4楼: Originally posted by nicklo at 2012-07-10 22:34:33
你说的那种全包的我已经做过了，用的就是火箭模型，但这样军事背景会比较强，发文章会碰到一些问题。谢谢你的回答~~...

发文章应该没事的，你就弄个3350的20米圆柱就行了，文章里面说明是自己建的简易模型就行了，期刊里面关于火箭的文章挺多的，只要自己处理一下，就不会有什么涉密问题了。如果按你说的话，只能设压力原场边界条件了，估计收敛会不太好，你还是全包进去吧，增加的计算量也不多，又好说明问题。
赞一下 回复此楼
5楼2012-07-11 21:19:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nicklo

木虫 (正式写手)
引用回帖:
3楼: Originally posted by 格物要致知 at 2012-07-10 01:15:02
可以的，红线是压力出口，但是我告诉你你用cfd算压力分布马赫数分布都很准阻力这咋个看看趋势还行量值不准

非常感谢，那么fluent中压力出口的边界条件应该如何设置呢？我看了一下有如下选项： Gauge Pressure(似乎保持0即可）， backflow direction method, 这个应该选哪个呢？下面还有两个有复选框的，Target mass flow rate 和non-reflecting boundary。不知是否打钩？           我是学光学的，做这种模拟真是万分吃力啊。。请不吝赐教，thank you very much~~
赞一下(1人) 回复此楼
6楼2012-07-12 22:19:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格物要致知

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
臭水沟: 金币+1, 谢谢交流~~ 2012-07-14 22:06:08
nicklo: 金币+3, ★有帮助 2012-10-09 11:01:05
只要设置压力为0就行其余不用的

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
格物致知专做科研
7楼2012-07-14 07:33:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mrconfuse

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by 格物要致知 at 2012-07-10 01:15:02
可以的，红线是压力出口，但是我告诉你你用cfd算压力分布马赫数分布都很准阻力这咋个看看趋势还行量值不准

可压缩气体，红色位置怎么能用压力出口呢。还是应该用压力远场条件吧。另外，后面是否应该补偿一截子啊。
赞一下 回复此楼
岩扉松径长寂寥，惟有幽人自来去
8楼2016-10-30 21:11:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mrconfuse

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by NaOHWTO at 2012-07-11 21:19:23
发文章应该没事的，你就弄个3350的20米圆柱就行了，文章里面说明是自己建的简易模型就行了，期刊里面关于火箭的文章挺多的，只要自己处理一下，就不会有什么涉密问题了。如果按你说的话，只能设压力原场边界条件了 ...

全包进去就能不用压力远场边界条件嘛？
赞一下 回复此楼
岩扉松径长寂寥，惟有幽人自来去
9楼2016-10-30 21:13:08
