[求助] 阻抗图

阻抗图怎么分析？看文献就知道阻抗些皮毛，是个新手。能不能有高手讲解下这两个图
回复此楼

» 收录本帖的淘帖专辑推荐

电化学测试、图像以及分析

» 猜你喜欢
1楼 2012-07-06 21:25:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
0609310: 金币+20, ★★★很有帮助 2012-07-08 10:07:20
引用回帖:
6楼: Originally posted by 0609310 at 2012-07-07 21:32:28
就是一般的阻抗液，铁氰化钾二价和三价，还有KCl吧，就是一般的分析中的阻抗液。...

能EIS用的电解液很多种的，你用铁氰化钾电对只是其一，现在“电池小兵”知道了你用的是哪一种。
在你这个体系中，EIS图中的Rct可以间接反映电活性探针(铁氰化钾/亚铁氰化钾)投过修饰层达到电极表面发生电子转移的难易程度。
另，你的实验目的是什么呢？
修饰在工作电极上的三种组分厚度及薄膜的孔径大小一样么？
具体的分析，小兵还是希望能多提供信息，不然不能随便给解析，否则不严谨的。
赞一下(1人) 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
7楼2012-07-07 22:48:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
857688363: 金币+1, 感谢应助 2012-07-08 15:33:44
所给出信息太少
能告知你的实验体系和目的么
不然不好分析~
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
2楼2012-07-07 09:54:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hnyangpeng

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
857688363: 金币+1, 感谢应助 2012-07-08 15:33:51
交流阻抗一般是看半圆。和半圆后面的直线。半圆的直径和电极的电阻有关，有一个大约的计算公式吧，如果你要计算精确点的话需要在进行计算机模拟。不过这个你还需要把裸玻电极的交流阻抗图放上来。
赞一下 回复此楼
珍惜现在
3楼2012-07-07 15:01:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0609310

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 电池小兵 at 2012-07-07 09:54:40
所给出信息太少
能告知你的实验体系和目的么
不然不好分析~

就是在阻抗液中做的，样品就是上面写的。如果我现在想分析突出那个样性能比较好，应该怎么说。
赞一下 回复此楼
4楼2012-07-07 15:56:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

★
857688363: 金币+1, 感谢应助 2012-07-08 15:33:59
引用回帖:
4楼: Originally posted by 0609310 at 2012-07-07 15:56:13
就是在阻抗液中做的，样品就是上面写的。如果我现在想分析突出那个样性能比较好，应该怎么说。...

溶液中含什么成分？
半圆直径小，电荷转移电阻Rct就比较小~
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
5楼2012-07-07 19:48:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0609310

金虫 (小有名气)
内容已删除
回复此楼
6楼2012-07-07 21:32:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0609310

金虫 (小有名气)
内容已删除
回复此楼
8楼2012-07-08 10:07:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
857688363: 金币+2, 感谢应助 2012-07-08 15:34:13
引用回帖:
8楼: Originally posted by 0609310 at 2012-07-08 10:07:10
三个样的浓度滴的厚度都差不多，一样的。我是想问下从上面两个图我可以得到什么样的信息，哪个性能比较好。...

你做这三种薄膜的目的是什么呢？
想测薄膜的什么性能？
不能一概而论认为哪个好坏。

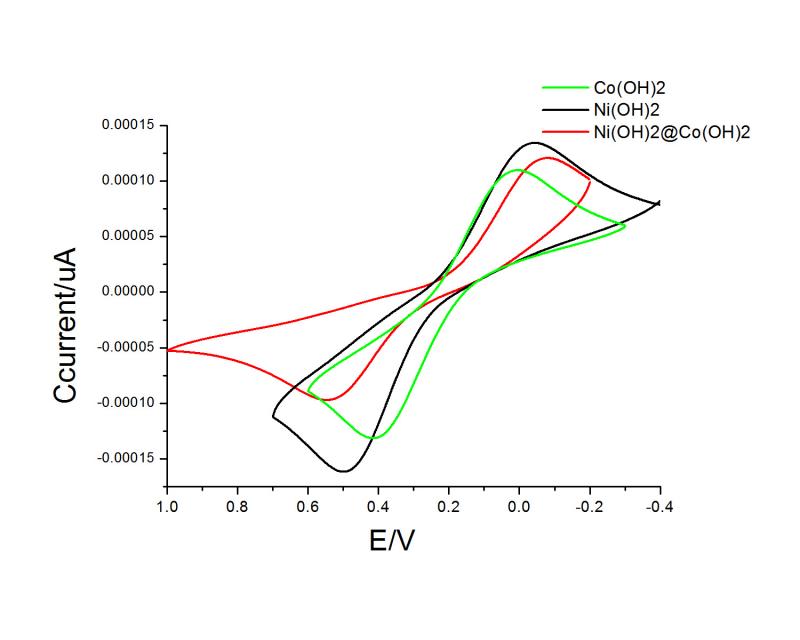

从CV结果可以看出，Co(OH)2的delta E（峰电位差最小）。

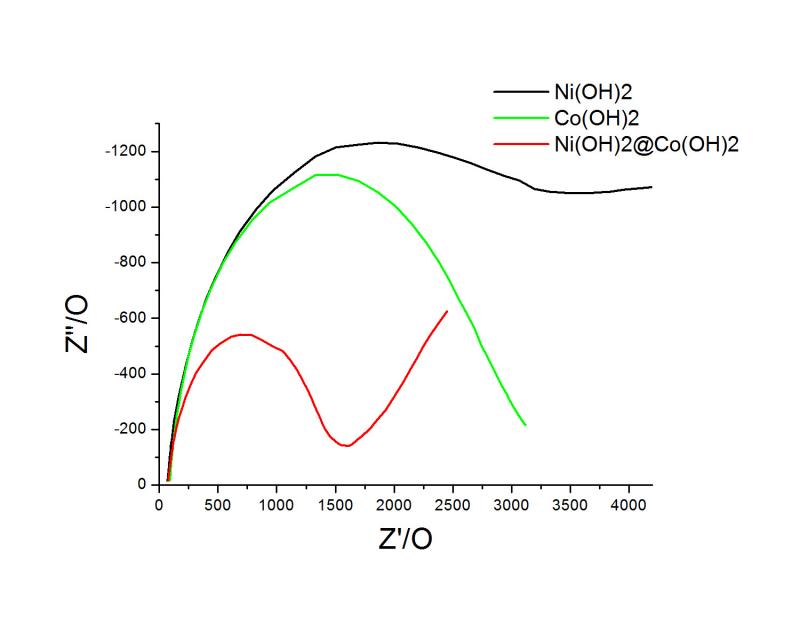

从EIS结果看，Co和Ni复合后的Rct最小。
建议你再给出裸电极的EIS和CV。
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
9楼2012-07-08 11:12:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abrastein

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
857688363: 金币+1, 感谢应助 2012-07-08 15:34:23
0609310: 金币+20, ★★★很有帮助 2012-07-08 21:35:25
EIS与CV图数据不一致。 EIS是在平衡电位下做的，也就是电流很小，没有极化。从EIS图上应该红色的比较好（），而CV则是绿色好！
赞一下 回复此楼
10楼2012-07-08 12:04:43
