[交流] 求高手帮我分析碳材料超级电容器的CV为什么会这样 已有6人参与

我是两电极测试

电极材料是碳材料,对称型的

电解液是1M H2SO4

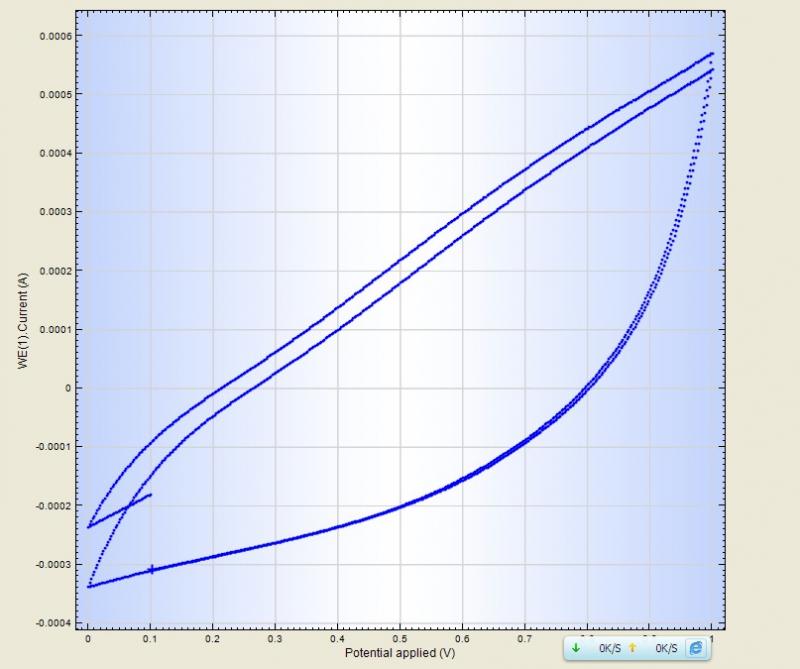

扫CV为什么会这个样子,而不是矩形,或者接近矩形

扫速10 mV/s
回复此楼

» 收录本帖的淘帖专辑推荐

电化学注意事项

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

出来灌水,迟早要喝水的~~
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dongwei87

铜虫 (小有名气)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
你这估计是短路啦!!!
2楼2012-07-08 11:12:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

857688363

铁杆木虫 (著名写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
电极材料是碳材料,对称型的,为什么要用1M H2SO4作为电解液?估计是电解液的问题
3楼2012-07-08 15:39:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoD2220

铜虫 (正式写手)

引用回帖:
3楼: Originally posted by 857688363 at 2012-07-08 15:39:34
电极材料是碳材料,对称型的,为什么要用1M H2SO4作为电解液?估计是电解液的问题

请问用硫酸做电解液有什么不妥吗?
应该用什么做电解液呢?
因为我们以前都是用硫酸的,诚心请教
出来灌水,迟早要喝水的~~
4楼2012-07-10 10:43:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoD2220

铜虫 (正式写手)

引用回帖:
2楼: Originally posted by dongwei87 at 2012-07-08 11:12:51
你这估计是短路啦!!!

测器件电阻了,确定不是短路
出来灌水,迟早要喝水的~~
5楼2012-07-10 10:44:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dongwei87

铜虫 (小有名气)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
你这扫速是多少啊?是不是扫速过大,或者材料的性能不是很好。都会出现这中状况。
6楼2012-07-11 07:43:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoD2220

铜虫 (正式写手)

引用回帖:
6楼: Originally posted by dongwei87 at 2012-07-11 07:43:22
你这扫速是多少啊?是不是扫速过大,或者材料的性能不是很好。都会出现这中状况。

扫速10 mV/s
出来灌水,迟早要喝水的~~
7楼2012-07-12 08:52:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dongwei87

铜虫 (小有名气)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
那就不知道了,估计和材料有关,再就可能是你制片过程中出现了什么异常的情况。
8楼2012-07-13 07:54:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laomao1984

金虫 (初入文坛)

布鲁、至尊

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
1.有可能是扫描速度太大,扫描速度越大越偏离矩形,建议扫描速度较小的情况下测试一下。在大的扫描速度下这种图形也是正确的。
2.碳材料我们一般是在碱性电解液中测试的,比如高浓度的KOH溶液,采用三电极体系。
电化学方向,和大家共同研讨……
9楼2012-07-13 11:31:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

simultaneous

铁杆木虫 (著名写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
首先跟你的碳材料有关或者说在集流体上分布的是否均匀。电解液当中硫酸的浓度偏高,建议降低了试试,此外,扫速在5mV/s即可
still~water~runs~deep
10楼2012-07-13 12:48:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
