应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 无机/物化 » 无机化学 » 无机化学
261/3返回列表123下一页
查看: 1409  |  回复: 25
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

hwtkl

铁虫 (初入文坛)

[求助] 无机化学

第一次发帖,不知道发到这个板块对不对,如果发错了麻烦版主帮我挪一下吧,麻烦啦!

我的问题是,实验室买的四氧化三铁纳米粉末,我从室温加热到700度,氧化成三氧化二铁,按照化学方程式,氧进去了,质量应该增加才对啊,可是不论我在实验室自己用炉子加热, 还是去测TGA, 质量都是在减少,虽然减少的量很小,但是为什么被氧化了不增加呢? 教授让找原因,可是我真是..真想不出来是什么原因T T 希望能遇到高手指点一二, 先谢谢了!
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2012-07-05 09:35:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有2个 )

hwtkl

铁虫 (初入文坛)
hwtkl: 回帖置顶 2012-07-06 10:26:07
引用回帖:
2楼: Originally posted by ZBPJJ529810 at 2012-07-05 13:02:46
应该质量增加才对.你用的Fe3O4样品是用什么方法制备的?你怎么保存的?会不会是吸收了空气中的水蒸气?

理论上是增加啊,可是我怎么做都不增加.
试剂就是买来的,塑料瓶子.没有特别的保存,就放在实验室.盖子拧着.
我也觉得肯定会吸收空气中的水蒸气,所以我在实验室的炉子里做的时候,先在110度加热,觉得110度水分会烧没,质量减少也说的过去,一直加热到在110度的时候质量不变,然后升温到300度,因为我觉得如果这个药品在制备的时候存在有机杂质,300度的时候也该烧没了.从110到300度的过程中质量也减少,不增加,然后升温到500度,也减少,再升温到700度,还是减少.虽然都只减少一点点,(1.5g左右的样品,从110到700度的减少量是0.05g),但是就是不增加啊.
还测了TGA,从室温到700度持续减少,TGA结果是减少到98.58%.
我把样品做了XRD,和fe3o4的峰符合的特别好,然后700度烧过之后的样品也做了XRD,和fe2o3的峰符合的特别好,这可以说明我的样品已经全部被氧化了吧?可是为什么质量不增加呢?
急死叻T T
赞一下 回复此楼
3楼2012-07-06 10:07:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hwtkl

铁虫 (初入文坛)
hwtkl: 回帖置顶 2012-07-12 16:41:42

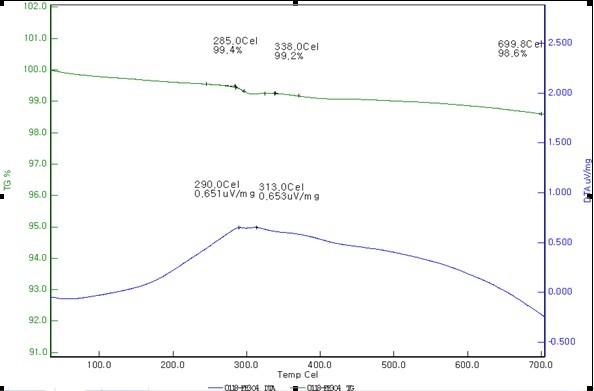

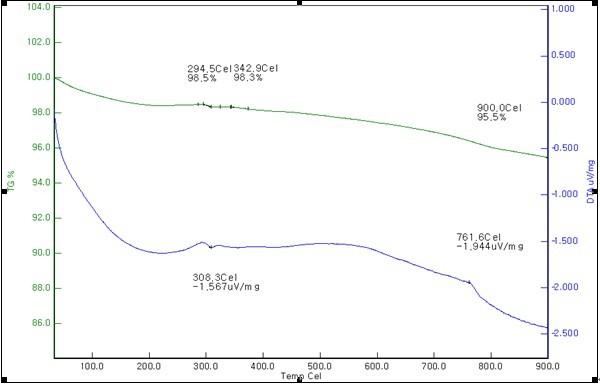

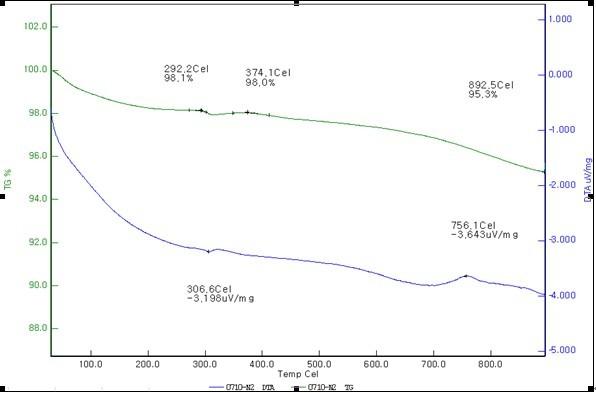

哈哈，终于会贴图了，麻烦大家帮我分析下找找问题所在吧！
图1、图2和图3的说明在上一贴解释了。
赞一下 回复此楼
19楼2012-07-12 16:25:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ZBPJJ529810

至尊木虫 (知名作家)

铸剑堂堂主

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
见证2011: 金币+1, 欢迎常来！ 2012-07-11 10:10:52
fds329: 金币+2, 感谢应助。辛苦了O(∩_∩)O 2012-07-16 13:35:15
应该质量增加才对.你用的Fe3O4样品是用什么方法制备的?你怎么保存的?会不会是吸收了空气中的水蒸气?
赞一下 回复此楼
2楼2012-07-05 13:02:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hwtkl

铁虫 (初入文坛)
别沉下去啊....
回复此楼
4楼2012-07-06 19:17:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sddtc888

至尊木虫 (著名写手)

Hψ=Eψ S=klnΩ dS≥δQ/T

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
见证2011: 金币+1, 欢迎常来！ 2012-07-11 10:10:58
fds329: 金币+2, 感谢应助。辛苦了O(∩_∩)O 2012-07-16 13:35:22
我觉得在700度有可能生成了FeO，FeO是高温下稳定的！
赞一下 回复此楼
I can safely said that nobody understands the quantum theory. —— R. P. Feynman
5楼2012-07-06 20:28:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hwtkl

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by sddtc888 at 2012-07-06 20:28:17
我觉得在700度有可能生成了FeO，FeO是高温下稳定的！

可是我测了XRD是三氧化二铁啊
赞一下 回复此楼
6楼2012-07-07 01:32:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hwtkl

铁虫 (初入文坛)
继续求助....
回复此楼
7楼2012-07-07 10:56:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ZBPJJ529810

至尊木虫 (知名作家)

铸剑堂堂主

【答案】应助回帖

★
见证2011: 金币+1, 欢迎常来！ 2012-07-11 10:11:05
可能的话，你另外找一份Fe3O4在相同的条件下做一次。我们等着！

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
8楼2012-07-07 12:32:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ZBPJJ529810

至尊木虫 (知名作家)

铸剑堂堂主

【答案】应助回帖

★
见证2011: 金币+1, 欢迎常来！ 2012-07-11 10:11:12
我猜测与你的样品保存，制法有关。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
9楼2012-07-07 12:38:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hwtkl

铁虫 (初入文坛)
引用回帖:
8楼: Originally posted by ZBPJJ529810 at 2012-07-07 12:32:32
可能的话，你另外找一份Fe3O4在相同的条件下做一次。我们等着！

谢谢你的热心回复
赞一下 回复此楼
10楼2012-07-09 10:27:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 hwtkl 的主题更新
261/3返回列表123下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[公派出国] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +4 1uaZt2kAZj2S 2026-10-30 16/800 2026-11-02 02:45 by xzcv0Tehd8lQ
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +6 X5bHxOULxFqb 2026-10-30 16/800 2026-11-02 02:34 by xzcv0Tehd8lQ
[论文投稿] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +3 hKe7U1kad5Sg 2026-10-31 3/150 2026-11-02 01:00 by xzcv0Tehd8lQ
[硕博家园] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +3 hKe7U1kad5Sg 2026-10-31 5/250 2026-11-02 00:47 by xzcv0Tehd8lQ
[基金申请] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +5 xvJS1BYDxvBS 2026-10-31 10/500 2026-11-02 00:24 by xzcv0Tehd8lQ
[考研] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +5 xvJS1BYDxvBS 2026-10-31 11/550 2026-11-02 00:21 by xzcv0Tehd8lQ
[论文投稿] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +4 xvJS1BYDxvBS 2026-10-31 8/400 2026-11-02 00:21 by xzcv0Tehd8lQ
[基金申请] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +4 1uaZt2kAZj2S 2026-10-30 15/750 2026-11-02 00:08 by xzcv0Tehd8lQ
[博后之家] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 hKe7U1kad5Sg 2026-10-31 5/250 2026-11-01 22:24 by xzcv0Tehd8lQ
[硕博家园] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 xvJS1BYDxvBS 2026-10-31 7/350 2026-11-01 22:05 by xzcv0Tehd8lQ
[硕博家园] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +5 xvJS1BYDxvBS 2026-10-31 10/500 2026-11-01 21:52 by xzcv0Tehd8lQ
[公派出国] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +4 1uaZt2kAZj2S 2026-10-30 8/400 2026-11-01 21:35 by xzcv0Tehd8lQ
[论文投稿] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 hKe7U1kad5Sg 2026-10-31 5/250 2026-11-01 20:03 by xzcv0Tehd8lQ
[考研] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +3 hKe7U1kad5Sg 2026-10-31 6/300 2026-11-01 19:50 by xzcv0Tehd8lQ
[考博] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +3 1uaZt2kAZj2S 2026-10-30 13/650 2026-11-01 16:48 by BCdvBAEpt3zm
[公派出国] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +4 1uaZt2kAZj2S 2026-10-31 7/350 2026-11-01 12:40 by BCdvBAEpt3zm
[考博] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +3 1uaZt2kAZj2S 2026-10-30 10/500 2026-11-01 12:27 by BCdvBAEpt3zm
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 1uaZt2kAZj2S 2026-10-30 17/850 2026-11-01 12:24 by BCdvBAEpt3zm
[考研] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +3 1uaZt2kAZj2S 2026-10-30 16/800 2026-11-01 12:14 by BCdvBAEpt3zm
[硕博家园] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +3 1uaZt2kAZj2S 2026-10-30 13/650 2026-11-01 12:14 by BCdvBAEpt3zm
信息提示
关闭
请填处理意见
关闭
