[求助] 论文中几个SEM图的组合

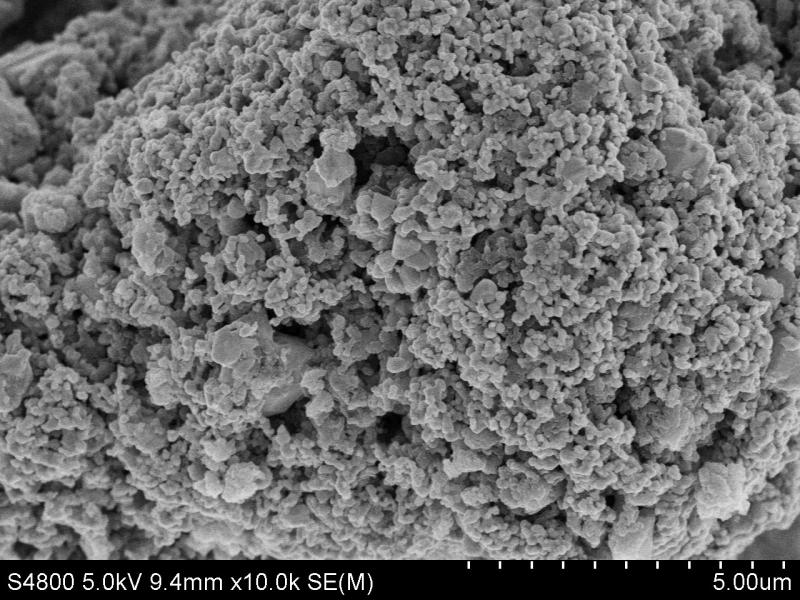

在写文章时看到杂志要求是把几个SEM组合成一个图，另外我想把SEM图的分辨率和亮度调一下，看到小木虫上有人说用PS处理之类的，我想问下完成  调分辨率和亮度 及图片组合 ，在PS中具体是怎么样操作的，谢谢啊！比如把上面图片组合成下面图片的形式











[ Last edited by 夏丽星 on 2012-7-3 at 16:27 ]
回复此楼

» 收录本帖的淘帖专辑推荐

超级电容器及各种科研精华

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-07-03 16:25:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjtgg007

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
夏丽星: 金币+1 2012-07-03 20:26:10

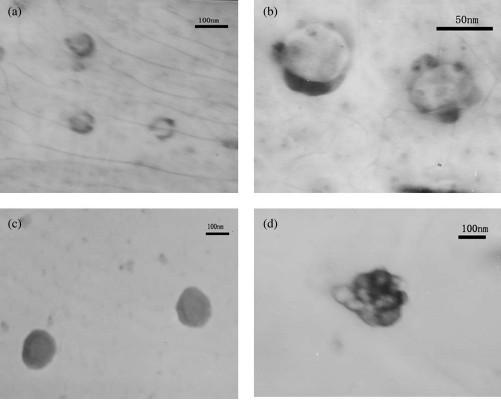

下面的好像是TEM图吧，标尺是软件自动标注的，好像不可以改的吧
赞一下 回复此楼
2楼2012-07-03 17:07:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

birdcanfly

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
夏丽星: 金币+4 2012-07-03 20:28:13
按照下面的步骤：
（1）在ps中查看你的sem的图片的大小和分辨率
工具栏---》图像----》图像大小
（2）按照你的图片的大小和分辨率在ps中新建一个空白图片
假设你的图片大小是600*400，分辨率为100dpi
你建立一个1200*800，分辨率为100dpi的图片，当然图片大小也可以稍微大一些（比如1300*900），为图片之间留一些空白。
（3）打开你的图片，放在新建的图片上，然后在每一个图片上添加标记，如a，b，c，d
（4）保存为你需要的格式；
（5）如果需要调整图像大小和分辨率
工具---》图像-----》图像大小
一般论文投稿，建议分辨率300dpi，图像宽度10-15cm，高度按比例来。
（6）完成。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

夏丽星
3楼2012-07-03 17:25:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏丽星

木虫 (小有名气)
引用回帖:
2楼: Originally posted by zjtgg007 at 2012-07-03 17:07:26
下面的好像是TEM图吧，标尺是软件自动标注的，好像不可以改的吧

我知道是TEM啊！是在那期刊上的一篇文章中随便找的一幅图。我意思是把SEM的图弄成和这形式一样的，怎么处理
赞一下 回复此楼
4楼2012-07-03 20:26:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏丽星

木虫 (小有名气)
送鲜花一朵
引用回帖:
3楼: Originally posted by birdcanfly at 2012-07-03 17:25:34
按照下面的步骤：
（1）在ps中查看你的sem的图片的大小和分辨率
工具栏---》图像----》图像大小
（2）按照你的图片的大小和分辨率在ps中新建一个空白图片
假设你的图片大小是600*400，分辨率为100dpi
你建立一 ...

谢谢，这个回复不错！我试试！
赞一下 回复此楼
5楼2012-07-03 20:28:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huawuque1982

铁杆木虫 (正式写手)

木虫
引用回帖:
3楼: Originally posted by birdcanfly at 2012-07-03 17:25:34
按照下面的步骤：
（1）在ps中查看你的sem的图片的大小和分辨率
工具栏---》图像----》图像大小
（2）按照你的图片的大小和分辨率在ps中新建一个空白图片
假设你的图片大小是600*400，分辨率为100dpi
你建立一 ...

怎么放在新建的图片上 怎么操作的啊？谢谢
赞一下 回复此楼
思想有多远，我们就能扯多远
6楼2012-12-05 22:40:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ruocha_jcmx

银虫 (小有名气)
引用回帖:
3楼: Originally posted by birdcanfly at 2012-07-03 17:25:34
按照下面的步骤：
（1）在ps中查看你的sem的图片的大小和分辨率
工具栏---》图像----》图像大小
（2）按照你的图片的大小和分辨率在ps中新建一个空白图片
假设你的图片大小是600*400，分辨率为100dpi
你建立一 ...

请问能具体说说嘛，我现在也碰到这种问题，但不是很会用ps
赞一下 回复此楼
7楼2012-12-20 12:52:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

奋斗坚持

至尊木虫 (文坛精英)
引用回帖:
6楼: Originally posted by huawuque1982 at 2012-12-05 22:40:46
怎么放在新建的图片上 怎么操作的啊？谢谢...

同求方法，谢谢
回复此楼
持之以恒
8楼2016-07-09 16:29:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huawuque1982

铁杆木虫 (正式写手)

木虫
引用回帖:
8楼: Originally posted by 奋斗坚持 at 2016-07-09 16:29:53
同求方法，谢谢...

过了三四年   忘了    好像是拖拽到画布里面吧
赞一下 回复此楼
思想有多远，我们就能扯多远
9楼2016-07-09 20:52:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lichao5263

铁杆木虫 (著名写手)
引用回帖:
3楼: Originally posted by birdcanfly at 2012-07-03 17:25:34
按照下面的步骤：
（1）在ps中查看你的sem的图片的大小和分辨率
工具栏---》图像----》图像大小
（2）按照你的图片的大小和分辨率在ps中新建一个空白图片
假设你的图片大小是600*400，分辨率为100dpi
你建立一 ...

不错
回复此楼
欲得其中，必求其上，欲得其上，必求上上!
10楼2016-07-09 23:37:48
