小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 材料测试 » 十万火急，一个XRD图谱分析题，求详解！
131/2返回列表12下一页
查看: 3807  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

tanix

木虫 (小有名气)

[求助] 十万火急，一个XRD图谱分析题，求详解！

RT
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
广阔天地，大有作为！
1楼 2012-07-01 23:47:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

njrlfu

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
tanix: 金币+30, ★★★很有帮助, 详细、准确 2012-07-02 22:24:51

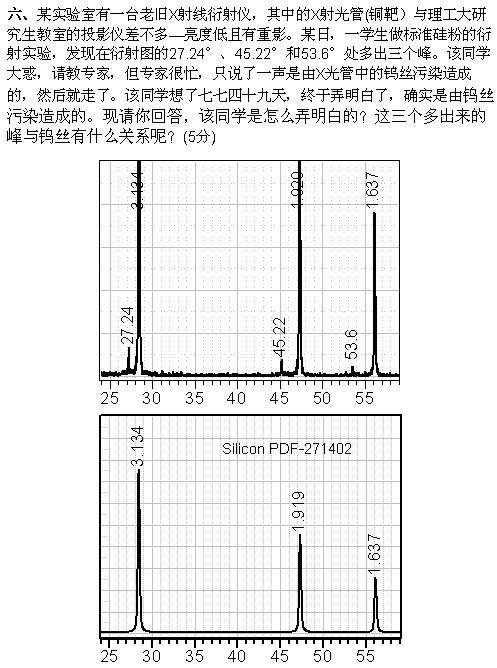

多出来的三个峰是钨灯丝长期工作情况下所产生的钨蒸气沉积在铜靶上,铜靶表面的钨沉积层在电子束的作用下产生的某特征谱线参与衍射而出现的三个多余的谱线。具体计算过程可以如下进行：
1. 该三条谱线应该是钨某一特征谱线在不同晶面间距的晶面产生衍射所致，因此可以根据布拉格方程建立三个联立方程，求出该特征谱线的波长。参与衍射的晶面间距，即d值可以取标准Si三个铜靶ka衍射峰所对应的晶面间距，3.134，1.919，1.637。

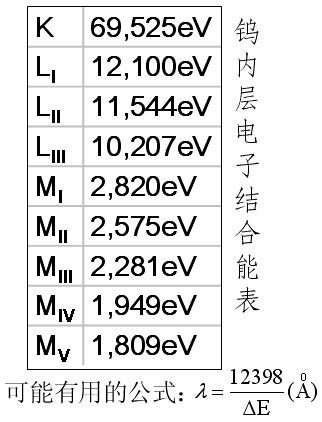

2. 根据题目所提供的△E值计算出可能的特征谱线的波长，与计算出来的产生衍射峰的谱线波长进行对比，即可确定产生衍射的是否是钨中的某一特征谱线所为；
3. 如果确定参与衍射的波长确实是来自于钨的某一特征谱线，那么即可断定，多余的衍射峰确实是来自于钨灯丝的污染。
赞一下(5人) 回复此楼
7楼2012-07-02 12:45:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

basa19
zhangquan8385: 请勿刷帖 2012-07-02 08:17:42
2楼2012-07-02 03:38:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蜗牛梦

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
zhangquan8385: 金币+1, 鼓励 2012-07-02 08:17:32
试着回答一下：该同学是计算出来的！……由已知公式这一条件和布拉格公式可以算出钨靶的特征衍射峰的出峰角度位置，然后对比图中的角度即可！……注意已知公式是△E
赞一下 回复此楼
蜗牛，为梦想而活！
3楼2012-07-02 05:18:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)

尘世一叶萍
感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
4楼2012-07-02 08:47:21
已阅   申请IN-EPI   回复此楼   编辑   查看我的主页

Coble

木虫 (职业作家)

平底小渔船
Kβ吗？
回复此楼
如果天堂里没有你，我宁愿活在地狱。
5楼2012-07-02 11:06:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leo022

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
可以反推，根据布拉格方程，肯定有两种波长X射线，来源于Cu靶特征X射线的产生受到钨灯丝电子发射的影响，可以查一下特征X射线产生机理是否与轰击电子能量有关。
赞一下 回复此楼
水到渠成
6楼2012-07-02 11:49:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

njrlfu

至尊木虫 (知名作家)

【答案】应助回帖

注意应用布拉格方程计算时的衍射角为Theta角，题目里面给出的角度是2Theta角，以免计算错误。
赞一下 回复此楼
8楼2012-07-02 12:53:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)

尘世一叶萍
本帖仅楼主可见
赞一下
9楼2012-07-02 13:54:19
已阅   申请IN-EPI   回复此楼   编辑   查看我的主页

njrlfu

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
9楼: Originally posted by 风和梦 at 2012-07-02 13:54:19
我查了一些书，上面再谈到阳极是说：由于高速电子束（来自阴极钨丝）轰击阳极靶时，只有1%的能量转变为x射线的动能，而其余99%的能量转变为热能。如果按你的回答，x射线动能与波长，频率有关，又与轰击电子束中电子 ...

高速电子束（来自阴极钨丝）轰击阳极靶时，所产生的X射线包括两部分,一部分是连续谱,其最短波长(即最大能量)只与轰击的电子束的能量(加速电压)有关，另外一部分是特征谱，特征谱的波长只与靶材有关，也就是说铜靶的特征谱最强的是Ka，衍射时只用Ka谱（其他谱通过滤波片滤掉），如果靶材当中有钨元素，那么当然就有可能产生钨的特征谱，钨的特征谱参与样品的衍射，也就会出现除铜的特征谱衍射峰以外的衍射峰，现在的问题就是要确定额外的几个峰是不是钨的特征谱产生的即可确定是不是钨灯丝污染的问题。
赞一下 回复此楼
10楼2012-07-02 17:16:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
