[求助] 薄膜内部多次反射角

大家好,我现在在计算薄膜垂直入射时的内部多次反射的角度。参考相关资料;
反射系数R=(r01+r12*exp(-i4*pi*n1*d.wavenumber))/(1+r01*r12*exp(-i4*pi*n1*d.wavenumber));
则多次反射的角度rad=angle(R);
其中r01和r12是薄膜的上下表面的菲涅尔系数,由于是垂直入射,所以r01=(n0-n1)/(n0+n1);r12=(n1-n2)/(n1+n2);由于是从空气中入射到二氧化硅薄膜,所以n0是空气中的折射率,取1;而n1是二氧化硅的折射率,在500-650之间,是1.46左右,n2是硅的折射率,是复数。wavenumber为波数,波长的倒数。d是薄膜的厚度
做仿真的时候取d为500nm,计算出来的结果是-672。9nm。不知道是哪里错了,导致结果的是复数。而且看仿真的曲线,也是,角度随着波数的增大而减小,而从理论上分析,应该是角度随着波数的增大而增大。检查了好多遍,也不知道问题是出现在哪里,请高手指教指教~~~~小妹不胜感激

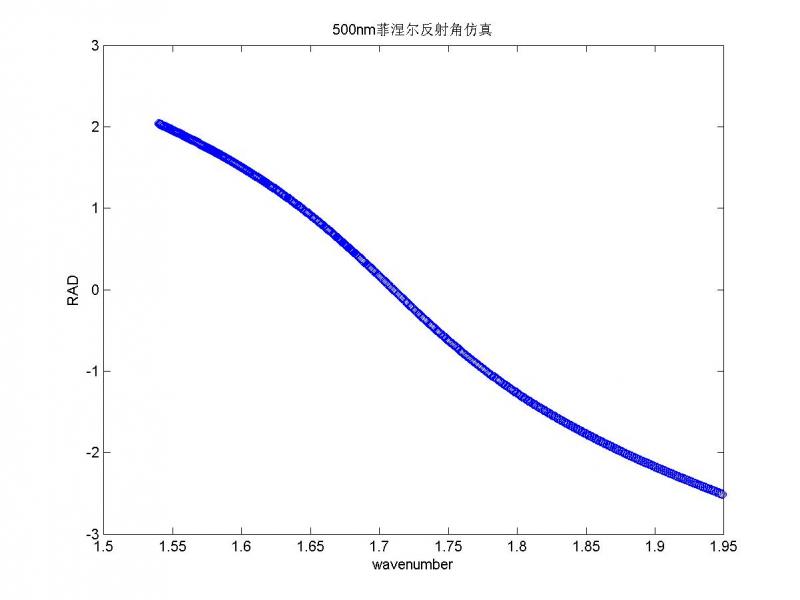

仿真的结果如附件所示,横轴是波数,纵轴是角度




[ Last edited by zy_0824 on 2012-6-30 at 11:14 ]
