应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 焊接 » 25Cr2Ni2MoV钢的组织识别（母材和焊缝）
121/2返回列表12下一页
查看: 3159  |  回复: 11
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

liupeng9515

新虫 (小有名气)

[求助] 25Cr2Ni2MoV钢的组织识别（母材和焊缝）已有1人参与

各位虫友好，下面这是25Cr2Ni2MoV的母材和焊缝的金相图片，请问这是什么组织？

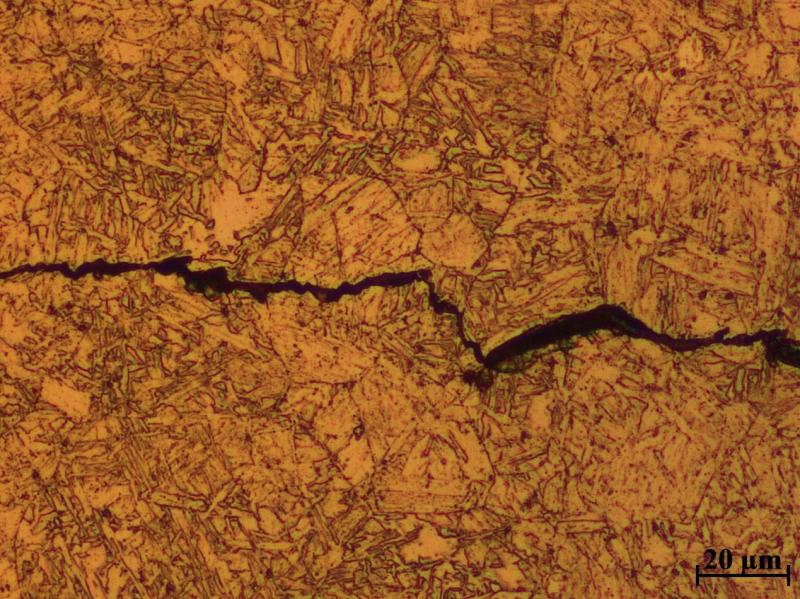

焊缝组织形貌（500倍）

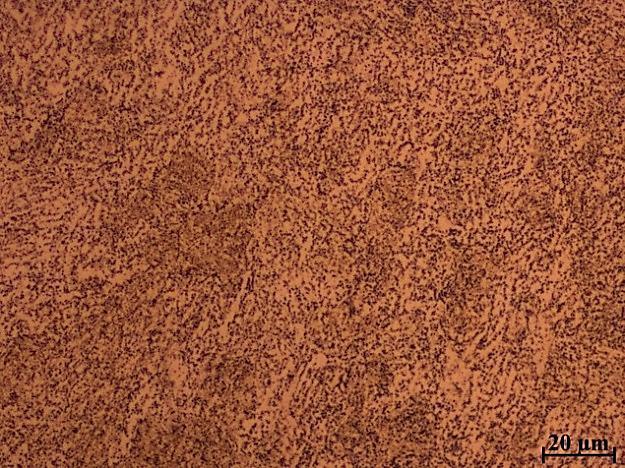

母材组织形貌（500倍）
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2012-06-27 19:14:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

adventure

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
engle028: 金币+1, 感谢交流 2012-06-27 20:58:52
你这是什么焊接方法啊，感觉焊缝的冷却速度很慢，焊缝中的是一条沿晶界裂纹吗？
赞一下 回复此楼
2楼2012-06-27 20:39:04
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouzi0888

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
engle028: 金币+1, 感谢交流 2012-06-27 20:58:57
个人理解：焊缝应该为粒状贝氏体+少量铁素体，中间裂纹疑似夹杂引起的裂纹；母材是不是腐蚀效果不太好的原因，组织也像是粒状贝氏体。但是建议好好腐蚀下。
赞一下 回复此楼
高调做事，低调做人。
3楼2012-06-27 20:52:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liupeng9515

新虫 (小有名气)
引用回帖:
2楼: Originally posted by adventure at 2012-06-27 20:39:04
你这是什么焊接方法啊，感觉焊缝的冷却速度很慢，焊缝中的是一条沿晶界裂纹吗？

我这是埋弧自动焊（SAW），中间的裂纹是后续的疲劳裂纹，和组织无关的，而且怎么能说是沿晶裂纹呢，我觉得是明显的穿晶。我就是想分析组织和疲劳性能之间的关系的。
赞一下 回复此楼
4楼2012-06-27 21:24:58
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liupeng9515

新虫 (小有名气)
引用回帖:
3楼: Originally posted by zhouzi0888 at 2012-06-27 20:52:56
个人理解：焊缝应该为粒状贝氏体+少量铁素体，中间裂纹疑似夹杂引起的裂纹；母材是不是腐蚀效果不太好的原因，组织也像是粒状贝氏体。但是建议好好腐蚀下。

你好，母材是轧态的，至于是否经过热处理我自己也不知道，是别人给我提供的样品。焊缝中的裂纹时后续的疲劳加载引起的，和组织无关。
赞一下 回复此楼
5楼2012-06-27 21:27:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

13333

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
qlf_126: 金币+1, 感谢参与！ 2012-06-28 08:23:24
liupeng9515: 金币+5 2012-06-28 10:35:48
焊缝腐蚀的很好 但母材好像没有腐蚀出来晶界啊 要是轧制态的应该有明显的晶粒沿轧制方向的变形取向 你的看上去就跟经过热处理似的
赞一下 回复此楼
6楼2012-06-28 00:07:21
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

379357471

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
liupeng9515: 金币+5 2012-06-28 10:36:12
焊缝组织应该为马氏体，块状铁素体组织和一定量的粒状贝氏体组织。
基体组织委粒状贝氏体组织。
赞一下 回复此楼
7楼2012-06-28 09:28:25
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liupeng9515

新虫 (小有名气)
引用回帖:
6楼: Originally posted by 13333 at 2012-06-28 00:07:21
焊缝腐蚀的很好 但母材好像没有腐蚀出来晶界啊 要是轧制态的应该有明显的晶粒沿轧制方向的变形取向 你的看上去就跟经过热处理似的

焊缝的有些部分腐蚀出晶界还是比较容易的，但是大部分还是腐蚀不出晶界的。而母材就是什么位置都腐蚀不出明显的晶粒，我已经试了很多腐蚀剂，但是效果都不好。母材在焊接之前应该是经历过560℃左右的高温回火（具体参数我也不知道，因为是企业的项目，很多东西我清楚）。我感觉母材说是回火索氏体或者粒状贝氏体都可以，但具体怎样区分这两个我不太清楚。
赞一下 回复此楼
8楼2012-06-28 10:29:17
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liupeng9515

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 379357471 at 2012-06-28 09:28:25
焊缝组织应该为马氏体，块状铁素体组织和一定量的粒状贝氏体组织。
基体组织委粒状贝氏体组织。

局部是有板条马氏体的特征，但是觉得并不是很明显，钢的组织这一块我不是很懂，你能具体说明一下哪里是比较典型的马氏体吗？对了，你说母材的组织是粒状贝氏体，我觉得既可以说是粒状贝氏体，也可以回火索氏体，请问怎样区分开他们呢？
赞一下 回复此楼
9楼2012-06-28 10:32:41
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ppppp740

禁虫 (初入文坛)
本帖内容被屏蔽
10楼2015-04-09 14:48:48
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 liupeng9515 的主题更新
121/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
