[求助] CAD标题栏填写的有关问题，求助！

老师给了一个A3图，让填写图的名称，A3，日期，图的数量，这些内容填在哪个框子里？

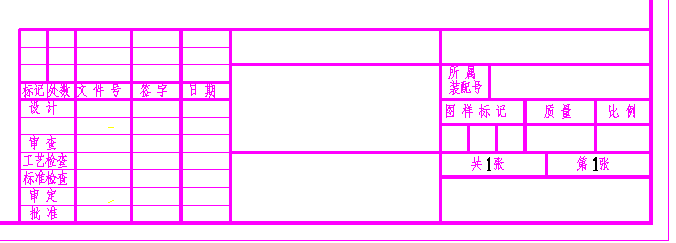

图如下：

需要的内容填哪个框？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-20 14:12:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有2个 )

oldy723

至尊木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
gordon2008: 回帖置顶 2012-06-21 10:23:30
xpjay107: 金币+1, ★有帮助, 比较靠谱！ 2012-06-21 10:41:23
图的名称填在最中间最大的那个方框内。你名称后面的A3如果代表的是材料就填在名称下面（最中间的最下面）；如果代表的是图纸的幅面，那么这个标题栏内没它的位置。如果这张图是你画的，那么你要填的日期在设计右面日期下面的格子内。你的标题栏中没有填数量的位置。
赞一下 回复此楼
3楼2012-06-20 18:40:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

东亳浩青

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
gordon2008: 回帖置顶 2012-06-21 10:23:37
左上里面填写零件名称左下里面填写材料右上面填写公司名称右下里里面填写图号
赞一下 回复此楼
6楼2012-06-21 09:08:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

520lzy1989

铁杆木虫 (著名写手)
顶楼主 同求 是个好问题啊！！！！
赞一下 回复此楼
奋斗，不只是新颖！
2楼2012-06-20 17:25:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liangtang528

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
我感觉这个标题栏画法有误，你找本工程制图书上看看吧
赞一下 回复此楼
4楼2012-06-20 22:36:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shimgmg

禁虫 (著名写手)
感谢参与，应助指数 +1
本帖内容被屏蔽
5楼2012-06-20 23:52:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guangjun21

木虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1

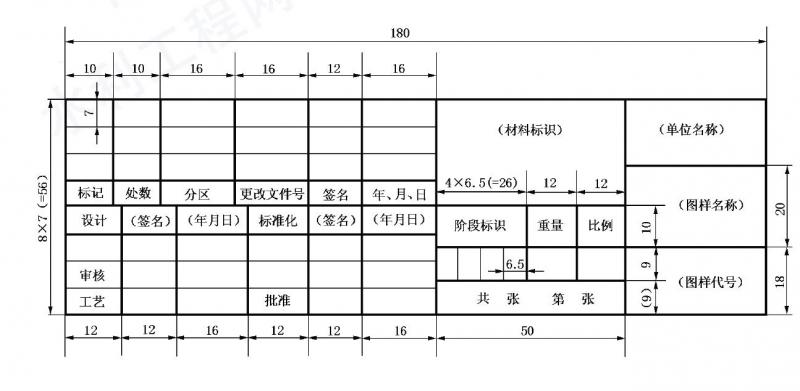

提供一个标题栏供参考

图纸标题栏
赞一下 回复此楼
7楼2012-06-21 10:27:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xpjay107

银虫 (小有名气)
引用回帖:
6楼: Originally posted by 东亳浩青 at 2012-06-21 09:08:46
左上里面填写零件名称左下里面填写材料右上面填写公司名称右下里里面填写图号

谢谢，不过跟我最后的填法不一样。
赞一下 回复此楼
8楼2012-06-21 10:38:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xpjay107

银虫 (小有名气)
引用回帖:
3楼: Originally posted by oldy723 at 2012-06-20 18:40:50
图的名称填在最中间最大的那个方框内。你名称后面的A3如果代表的是材料就填在名称下面（最中间的最下面）；如果代表的是图纸的幅面，那么这个标题栏内没它的位置。如果这张图是你画的，那么你要填的日期在设计右面日 ...

谢谢，说的很详细。
回复此楼
9楼2012-06-21 10:39:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xpjay107

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 520lzy1989 at 2012-06-20 17:25:26
顶楼主 同求 是个好问题啊！！！！

嘿嘿！
回复此楼
10楼2012-06-21 10:39:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
