[求助]
机床主轴的精度设计
|
|

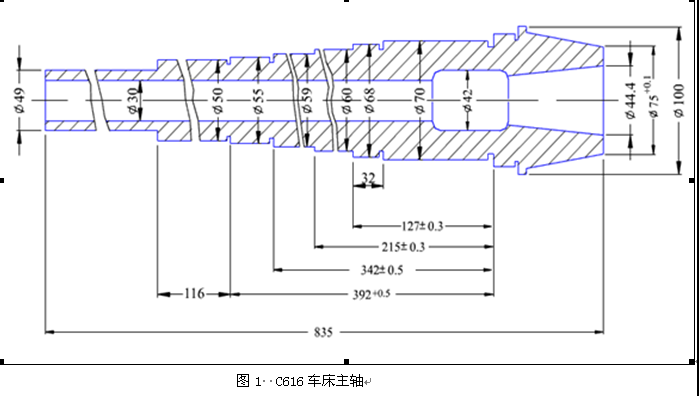

C616车床主轴，见图1，φ70mm轴颈安装4级精度NN3014双列圆柱滚子轴承，φ50mm轴颈安装4级精度两列6210向心球轴承，φ60mm轴颈安装传动齿轮，前端φ75mm外锥面安装卡盘，内锥面安装顶尖。 确定φ70mm、φ50mm、φ60mm和前端内、外锥面的尺寸公差，确定各圆柱、圆锥面及相应端面的几何公差项目和公差值，并选择各表面的表面粗糙度值，并进行正确标注。  |
