| 查看: 2056 | 回复: 7 | ||
Samuel_wang银虫 (小有名气)
|
[求助]
多曲线标注问题
|
|

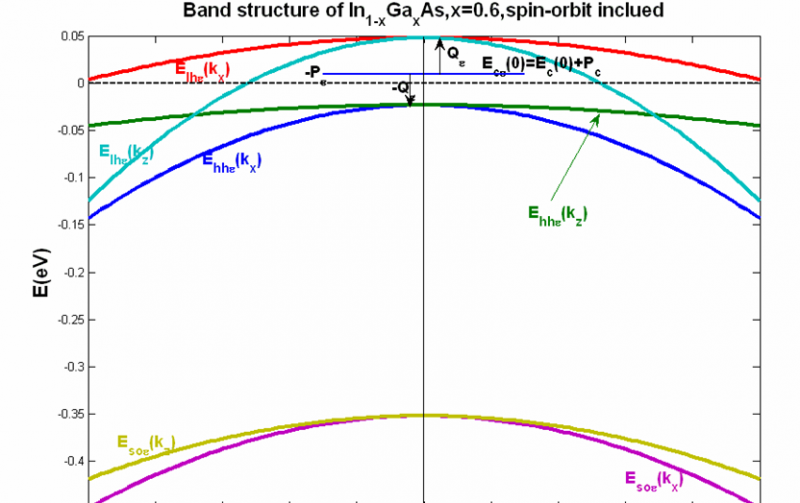

本人已经完成曲线的绘制，但是想要获得目标图片（图片1）中的标注（如每条曲线上均有的标注），以及各个箭头，在matlab的程序中该如何改进，附上已完成的代码及图片~~ %Band structures of In_{1-x}Ga_xAs with spin-orbit,x=0.6 clf clear m0=5.685777e-16; hb=6.579465e-16; %m0[eV s^2 cm^-2]; hb[eV s] hm=hb^2/(2*m0); %hm=2.444569163651616e-16[eV cm^2]; a=5.8688132e-8; %a[cm] kbz=2*pi/a; %kbz[cm^-1] P=-0.00952269;Q=0.032869;f1=1.31512721;f2=-0.3151272; r1=12.27; r2=4.58; r3=5.38;de=0.356; A=-hm*r1; B=hm*r2; %A&B[ev cm^2] kx=-0.5*kbz:0.00005*kbz:0.5*kbz; %kx[cm^-1] kz=kx; Ehh0=-P-Q; Elhx0=-P+0.5*(Q-de+sqrt(de.^2+2*de*Q+9*Q.^2)); Esox0=-P+0.5*(Q-de-sqrt(de.^2+2*de*Q+9*Q.^2)); Ehhx=Ehh0-hm*((r1+r2)*kx.^2); Ehhz=Ehh0-hm*((r1-2*r2)*kz.^2); Elhx=Elhx0-hm*((r1-f1*r2)*kx.^2); Elhz=Elhx0-hm*((r1+2*f1*r2)*kz.^2); Esox=Esox0-hm*(r1-f2*r2)*kx.^2; Esoz=Esox0-hm*(r1+2*f2*r2)*kz.^2; plot(kx*1e-8,Ehhx,kx*1e-8,Elhx,kx*1e-8,Esox,... kx*1e-8,Ehhz,kx*1e-8,Elhz,kx*1e-8,Esoz,'LineWidth',1.5) line([-0.05 0.05],[0 0],'Linestyle','--','LineWidth',1.5,'Color','k') line([0 0],[-0.45 0.05],'Linestyle','-','LineWidth',1.5,'Color','k') line([-0.015 0.015],[-P -P],'Linestyle','-','LineWidth',1.5) text(-0.02,0.01,'\fontsize{10}\bf{-P_{\epsilon}}') axis([-0.05,0.05,-0.45,0.05]) title('Band structures of In_{1-x}Ga_xAs with spin-orbit,x=0.6') xlabel('k_x,k_z,(2\pi/a)') ylabel('Ec(k_x),Elh(k_x),Ehh(k_x),Elh(k_z),Ehh(k_z),Eso(k_x),Eso(k_z)')   目标图片（有标注）  已获得图片（无标注） |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有7人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有7人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有6人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有9人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有9人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有11人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ZFC/FC曲线说明什么
已经有15人回复
- origin输出export 图片的时候曲线却变化了，这是什么原因呢？
已经有23人回复
- ppt中的这个图形怎么画出来呢？
已经有25人回复
- 【求助】Mathematica画图问题
已经有7人回复
- 【求助】关于TD-DFT模拟Uv-Vis光谱的问题
已经有45人回复
- 【求助】求最低检测限
已经有12人回复
- 【分享】关于origin的曲线斜率问题的解决方案
已经有172人回复
2楼2012-06-14 20:32:02
Samuel_wang
银虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 145.3
- 散金: 15
- 帖子: 158
- 在线: 78.7小时
- 虫号: 1375794
- 注册: 2011-08-22
- 专业: 光学
3楼2012-09-06 08:30:12
4楼2012-09-06 10:05:05
5楼2012-09-06 10:12:43
Samuel_wang
银虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 145.3
- 散金: 15
- 帖子: 158
- 在线: 78.7小时
- 虫号: 1375794
- 注册: 2011-08-22
- 专业: 光学
6楼2012-09-06 19:16:34
baobiao007
木虫 (职业作家)
中国特色
- 应助: 201 (大学生)
- 金币: 6484.2
- 散金: 557
- 红花: 40
- 帖子: 3050
- 在线: 1009.9小时
- 虫号: 505962
- 注册: 2008-02-18
- 专业: 应用地球物理学
|

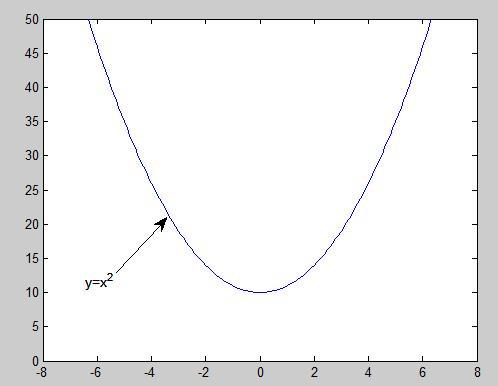

在你代码里加标注的语句前添加 h=，即写成 "句柄=" 的形式就可以了啊。以后要操作哪个标注，就对哪个句柄进行操作即可。 比如下图 代码如下： clc; clear; figure1=figure(1); x=-10:0.1:10; y=x.^2+10; plot(x,y); Ylim([0 50]); h_arrow=annotation(figure1,'arrow',[0.2625 0.351785714285714],... [0.320428571428571 0.45]); h_text=annotation(figure1,'textbox',... [0.193857142857143 0.25952380952381 0.0704285714285714 0.0761904761904773],... 'String',{'y=x^2'},... 'FitBoxToText','off',... 'LineStyle','none'); 要操作箭头和公式标注，只需要改h_arrow 和 h_text 后的内容即可.  73.jpg |
7楼2012-09-06 19:35:41
