应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » TiO2-石墨烯SEM表征
191/1返回列表
查看: 5029  |  回复: 18
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

siyumei

金虫 (正式写手)

[交流] TiO2-石墨烯SEM表征

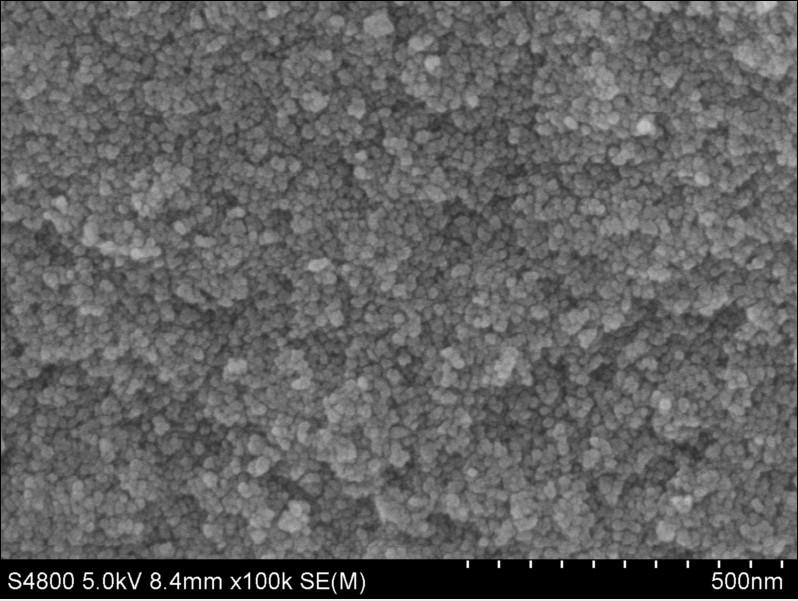

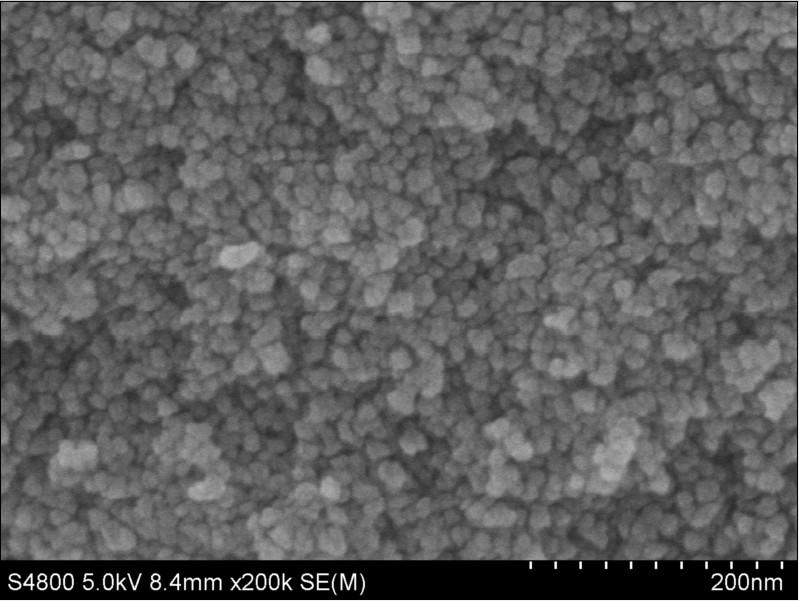

各位高人，帮小妹看看我做的TiO2-Gn形貌怎么样？我不太会看SEM~~十分感谢大家啊~~~~~~
回复此楼

» 收录本帖的淘帖专辑推荐

石墨烯+二氧化钛

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼2012-06-05 16:00:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejf

专家顾问 (文学泰斗)
★
siyumei(金币+1): 谢谢参与
负的太多了，看不到石墨烯了~
赞一下 回复此楼
2楼2012-06-05 16:47:08
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulishi8

专家顾问 (知名作家)
★
siyumei(金币+1): 谢谢参与
确实看不到一点点关于石墨烯的信息。并且本身利用SEM表征团聚的石墨烯就很难看出什么。最多证明个里面有片状物。
赞一下 回复此楼
3楼2012-06-05 19:57:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梦日边

木虫 (正式写手)
★
siyumei(金币+1): 谢谢参与
我也没看到石墨烯的信息
赞一下 回复此楼
4楼2012-06-05 20:36:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianjinzxl

木虫 (著名写手)
★
siyumei(金币+1): 谢谢参与
TiO2吸附的太多了，浓度降为现在的十分之一试试，貌似没有石墨烯的痕迹
赞一下 回复此楼
5楼2012-06-05 20:56:53
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小灰紫

银虫 (初入文坛)
★
siyumei(金币+1): 谢谢参与
看着有点片状的感觉
赞一下 回复此楼
6楼2012-06-05 21:16:17
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whn502

木虫 (小有名气)
★
siyumei(金币+1): 谢谢参与
有没有单独石墨烯的SEM，可以根据这两个结果，对照一下看看
赞一下 回复此楼
7楼2012-06-05 22:28:20
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苏惜不若

木虫 (著名写手)
★
siyumei(金币+1): 谢谢参与
建议楼主负载量减少，另外制SEM样也是有讲究的，你这种滴法明显太多了，如果想看石墨烯，最好地少量，尽量能露出硅片。
赞一下 回复此楼
8楼2012-06-05 22:52:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

siyumei

金虫 (正式写手)
哦，我明白了~~太感谢大家了~~
赞一下 回复此楼
9楼2012-06-06 07:51:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flydream-dd

木虫 (正式写手)
★
siyumei(金币+1): 谢谢参与
这个确实看不出石墨烯，你负载的量少一些。我觉得看石墨烯主要是看褶皱和透明的薄纱类结构。
赞一下 回复此楼
10楼2012-06-06 08:47:27
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjutjutju

金虫 (正式写手)
★
siyumei(金币+1): 谢谢参与
你做TiO2-GN有什么用途呢？
如果是想单纯做TiO2分散地负载在G上，这个比例确实不好，需要减少TiO2的负载量。
如果是用于太阳能电池方向，DSSCs，这个比例我认为可以。因为如果G的含量过多，会影响吸光。一般外加法加入G制备DSSCs的，加入比例仅为5wt.%左右。
赞一下 回复此楼
11楼2012-06-06 09:29:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

siyumei

金虫 (正式写手)
引用回帖:
11楼: Originally posted by tjutjutju at 2012-06-06 09:29:51
你做TiO2-GN有什么用途呢？
如果是想单纯做TiO2分散地负载在G上，这个比例确实不好，需要减少TiO2的负载量。
如果是用于太阳能电池方向，DSSCs，这个比例我认为可以。因为如果G的含量过多，会影响吸光。一般外加法 ...

我是要用溶胶凝胶做光催化薄膜材料，就是在摸索Gn与Ti的比例，试了很多次了
之前做过1:1的也不好，几乎都形成不了溶胶
赞一下 回复此楼
12楼2012-06-06 10:56:06
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhhmi

银虫 (正式写手)
★
siyumei(金币+1): 谢谢参与
有没有低倍照片，现在只能看到小颗粒啊
赞一下 回复此楼
13楼2012-06-06 12:13:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjutjutju

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
12楼: Originally posted by siyumei at 2012-06-06 10:56:06
我是要用溶胶凝胶做光催化薄膜材料，就是在摸索Gn与Ti的比例，试了很多次了
之前做过1:1的也不好，几乎都形成不了溶胶...

1：1不行吧   G的含量太多了    应该减少G的含量   G多了，光催化效率反而会下降。    我记得以前看的文献，一般为1wt.%~5wt.%,超过5%就下降了。
赞一下 回复此楼
14楼2012-06-06 13:08:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

siyumei

金虫 (正式写手)
引用回帖:
14楼: Originally posted by tjutjutju at 2012-06-06 13:08:22
1：1不行吧   G的含量太多了    应该减少G的含量   G多了，光催化效率反而会下降。    我记得以前看的文献，一般为1wt.%~5wt.%,超过5%就下降了。...

哦。明白了~~谢谢~
赞一下 回复此楼
15楼2012-06-07 07:26:08
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanglipin9306

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
说的都很有道理，你在制备二氧化钛的时候注意比例，我不知道你是用多大比例做的？
赞一下 回复此楼
16楼2012-06-07 08:07:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rubyyang

木虫 (小有名气)
结合TEM吧
回复此楼
17楼2012-06-08 14:53:28
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱新鲜459

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
负载了太多的二氧化钛，石墨烯完全看不到。不知道作者是想用他做点什么
赞一下 回复此楼
18楼2012-09-28 11:49:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaokun

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
14楼: Originally posted by tjutjutju at 2012-06-06 13:08:22
1：1不行吧   G的含量太多了    应该减少G的含量   G多了，光催化效率反而会下降。    我记得以前看的文献，一般为1wt.%~5wt.%,超过5%就下降了。...

请问合成的温度和时间是多少？180度24小时。。。
赞一下 回复此楼
19楼2012-11-27 15:59:35
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 siyumei 的主题更新
191/1返回列表
普通表情 龙 兔 虎 猫 高级回复(可上传附件)
信息提示
关闭
请填处理意见
关闭
