| 查看: 1241 | 回复: 1 | |||
寻觅忘情水铁杆木虫 (正式写手)
|
[求助]
屈氏体问题
|
|
请问淬火屈氏体与回火屈氏体在组织形貌和性能上有什么区别？ [ 发自手机版 http://muchong.com/3g ] |
回复此楼» 收录本帖的淘帖专辑推荐
 过共析钢中的网状碳化物 |
» 猜你喜欢
2026年机械制造与材料应用国际会议 （ICMMMA 2026）
已经有4人回复
-
磺酰氟产物，毕不了业了！
已经有6人回复
-
求助:我三月中下旬出站，青基依托单位怎么办？
已经有9人回复
-
Cas 72-43-5需要30g，定制合成，能接单的留言
已经有8人回复
-
北京211副教授，35岁，想重新出发，去国外做博后，怎么样？
已经有8人回复
-
论文终于录用啦！满足毕业条件了
已经有25人回复
-
自荐读博
已经有3人回复
-
不自信的我
已经有5人回复
-
投稿Elsevier的杂志（返修），总是在选择OA和subscription界面被踢皮球
已经有8人回复
【答案】应助回帖
★ ★ ★
qlf_126: 金币+1, 感谢参与！ 2012-06-05 08:06:38
寻觅忘情水: 金币+2 2012-10-01 15:15:11
qlf_126: 金币+1, 感谢参与！ 2012-06-05 08:06:38
寻觅忘情水: 金币+2 2012-10-01 15:15:11
|

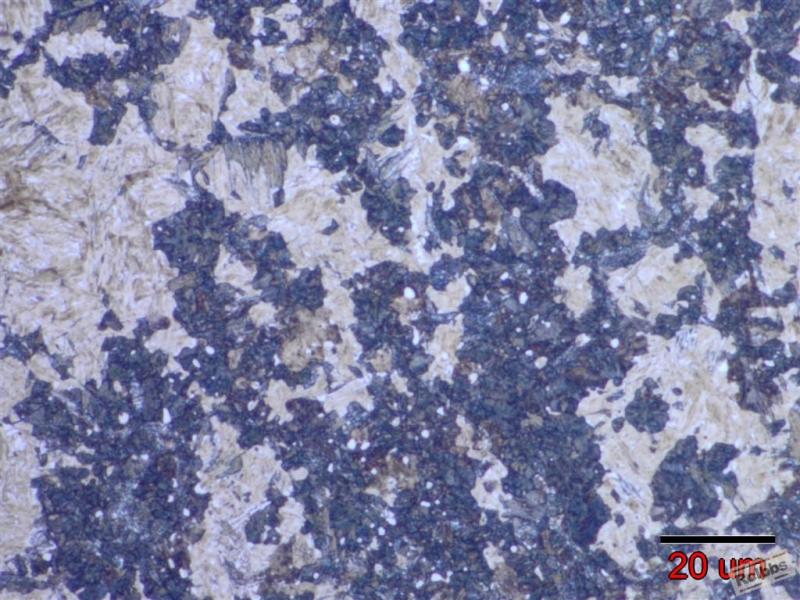

最近我也在关注这个，这是我从别的地方整理的： 淬火屈氏体一般结构是很细的片状珠光体（片间距离0.1微米以下）光学显微镜在1000倍下都不能分辨，一般分布于晶界，光学显微镜颜色深。而回火屈氏体是一种点状珠光体，点大小0.1微米以下，回火屈氏体中点状渗碳体保持马氏体位向关系，相同腐蚀条件下颜色比淬火屈氏体浅一些。性能上淬火屈氏体强度更高韧性更低，但由于其分布大多在晶界所以影响基体的整体性能。  淬火屈氏体情况之冷却不足成块状  淬火屈氏体情况之加热不足沿晶界析出 |
2楼2012-06-05 00:34:40
