[求助] 有关CAD绘图的引线和输入文字的问题！

本人用CAD算是小白，想用CAD2010画几幅简单的图。
但是不会引出多条线，以及在图中方框内和引线末端输入文字。
拜托懂的人教教我啊，谢谢了！

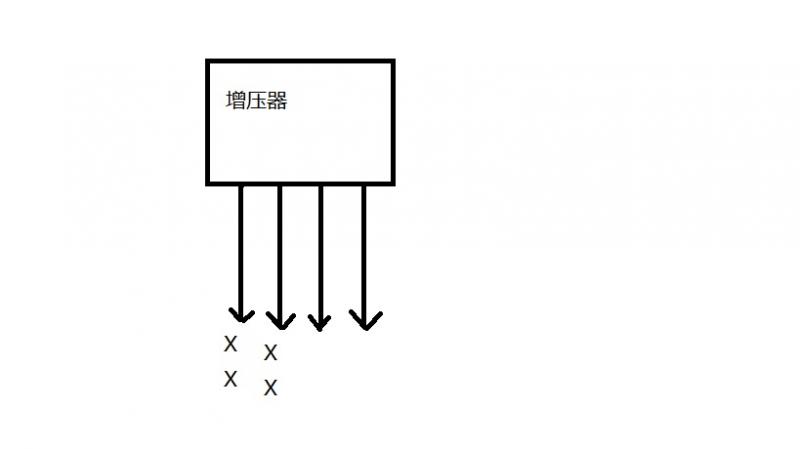

就是如下图所示的样子。

如图所示的效果，用CAD2010完成。
回复此楼

» 本帖@通知

@sweety

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-30 20:49:08
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有2个 )

milong1234

银虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
gordon2008: 回帖置顶 2012-06-01 09:34:23
用快速引线命令 然后双击 设置箭头大小 应该就可以了
赞一下 回复此楼
独狼
5楼2012-05-31 09:14:18
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

宝宝5818

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
gordon2008: 回帖置顶 2012-06-01 09:34:25
箭头的话可以在“标注”里选择“多重引线”，标注完双击调整；文字的话你可以在命令行输入T或者mt然后回车，在你需要的地方左键选择要输入文字的地方
赞一下 回复此楼
静坐楼台，观山赏月！
6楼2012-05-31 18:50:36
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

天很蓝

铜虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xpjay107: 金币+2, ★有帮助 2012-06-04 20:33:07
单箭头可以自己画一个出来，具体画法在工程制图教材里面有；
添加文字应该通过多行文字命令，就是一个大写字母A那个工具。
赞一下 回复此楼
2楼2012-05-30 21:48:23
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

xpjay107

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 天很蓝 at 2012-05-30 21:48:23
单箭头可以自己画一个出来，具体画法在工程制图教材里面有；
添加文字应该通过多行文字命令，就是一个大写字母A那个工具。

谢谢
回复此楼
3楼2012-05-30 22:18:12
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

拂动杨柳的风

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
百度一下好多相关内容的，这样讲也不好给你说。
赞一下 回复此楼
