[求助] 固体粉末uv-vis DRS图谱，如何在origin中根据左边图做出右边图，急求

新手急需求助，请问吸收边带指的是什么？在origin中如何做切线？不胜感激

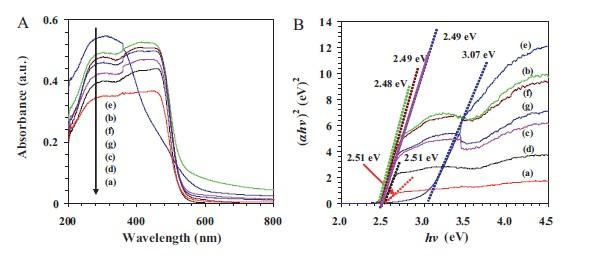

参考图

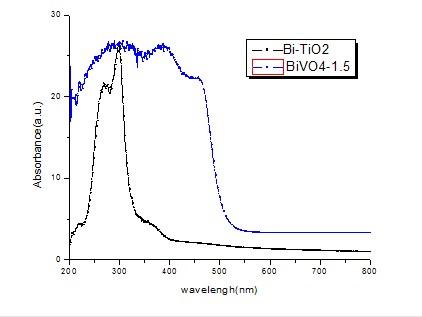

实验图，想要做出参考图右边图的效果
回复此楼

» 收录本帖的淘帖专辑推荐

表征与测试分析 软件专辑以及解析晶体相关问题 光催化

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-30 14:20:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kongjzh

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
看图A中的吸收图，可以看到吸收带边
赞一下 回复此楼
2楼2012-05-30 14:39:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

northeagle

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个计算起来挺麻烦的，我说一下方法，具体的公式你去文献上查吧。
1）由紫外-可见光谱计算出F(R)-波长的曲线。用Kubelka-Munk函数公式。此外转化你找下文献吧，很多。
2）把横坐标由波长转化为hv,也可以用1240/波长。然后把这个做为X轴。
3）由公式[F(R)hv]^n=hv-Eg, n=1/2为间接带隙，n=2为直接带隙。然后把原来第一步里面你做好的F(R)-波长中的y轴值设为[F(R)hv]^n，此轴仍为y轴。然后做图就得到计算带隙值的图了。如何在origin中做切线，你上网搜下有插件，叫Tangent，你下下来安装一下就可以，具体使用方法找百度。
赞一下(3人) 回复此楼
把握现在，开创未来
3楼2012-05-30 16:27:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwy1988

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by northeagle at 2012-05-30 16:27:21
这个计算起来挺麻烦的，我说一下方法，具体的公式你去文献上查吧。
1）由紫外-可见光谱计算出F(R)-波长的曲线。用Kubelka-Munk函数公式。此外转化你找下文献吧，很多。
2）把横坐标由波长转化为hv,也可以用1240/波 ...

恩，受益良多，3Q，另外想请问您选择在什么曲线位置做切线呢？怎么确定是简间接帯隙还是直接帯隙呢？可不可以留个QQ，便于向您请教呢？
赞一下 回复此楼
4楼2012-05-31 23:37:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwy1988

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by kongjzh at 2012-05-30 14:39:19
看图A中的吸收图，可以看到吸收带边

不太会看耶，请问我实验图那两条线吸收带边在什么位置呢？3Q
赞一下 回复此楼
5楼2012-05-31 23:39:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

northeagle

金虫 (正式写手)

【答案】应助回帖

★ ★
wwy1988: 金币+2, ★★★很有帮助 2012-06-04 21:42:21
引用回帖:
4楼: Originally posted by wwy1988 at 2012-05-31 23:37:34
恩，受益良多，3Q，另外想请问您选择在什么曲线位置做切线呢？怎么确定是简间接帯隙还是直接帯隙呢？可不可以留个QQ，便于向您请教呢？...

直线点最长的地方，direct or indirect你得找文献，DFT计算得到的，BiVO4是直接带隙好像。
赞一下 回复此楼
把握现在，开创未来
6楼2012-06-01 09:56:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苏惜不若

木虫 (著名写手)

【答案】应助回帖

http://muchong.com/bbs/taotie.php?action=view&ttid=2719这里面是牛人整理的origin常见问题，看能否找到你想问的问题。。。至于那个吸收边带，我确实不懂，不敢多说。。。
赞一下 回复此楼
还想怎样折磨我?
7楼2012-06-05 21:14:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sgz311

新虫 (正式写手)
引用回帖:
3楼: Originally posted by northeagle at 2012-05-30 16:27:21
这个计算起来挺麻烦的，我说一下方法，具体的公式你去文献上查吧。
1）由紫外-可见光谱计算出F(R)-波长的曲线。用Kubelka-Munk函数公式。此外转化你找下文献吧，很多。
2）把横坐标由波长转化为hv,也可以用1240/波 ...

专业的回答
回复此楼
8楼2016-07-03 21:23:08
