[求助] DSC热分析新手跪求,这俩图的区别

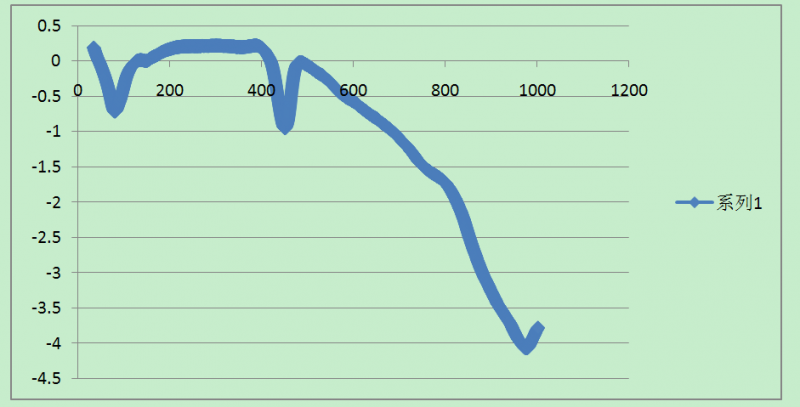

这两张图分别是耐驰和梅特勒做的,同种状态同种物质,但是DSC差别好大。求高手分析原因,哪个做的好一点?不好那个怎么修正?不胜感激。纯新手,跪求指教!

1



2
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lisihua8026

木虫 (著名写手)

【答案】应助回帖

★ ★
soundhorizo: 金币+2, 应助指数+1, 感谢应助 ^^ 欢迎常来分析版~ 2012-06-01 07:39:18
我认为第一个图是TG-DSC是没错的,第二张图DSC估计是空白样基线做的不太好,所以出现了500℃后的向下倾斜。个人认为第一张图做出来的结果很好.
7楼2012-06-01 07:30:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iamamouce

铁虫 (初入文坛)

1.        楼主确定你做的都是DSC(differential scanning calorimetry)吗?以后你求助的时候最好可以把图的坐标单位都标好,如果可以的话,最好可以告诉大家,你测的是什么物质。 DSC纵坐标单位是mW or mW/g, 去确认一下。
2.        据我猜测啊,图一是TG-DTA (thermalgravimetry-differential thermal analysis), 绿线是TG, 蓝线是DTA。我认为这张图挺对,挺像水泥水化物的。图二,应该是DSC,我没有做过DSC, 但是有认真帮你去查过文献,好像是的。

http://www.sciencedirect.com/sci ... i/S1044580307001908
Thereisnothingtostopyoubeingwhoeverorwhateveryouwanttobe.Theonlythingstoppingyouisyou.
8楼2012-06-01 18:31:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cx121000

铁虫 (小有名气)

引用回帖:
2楼: Originally posted by 今天的主人 at 2012-05-30 17:31:29
普通硅酸盐水泥的??100度左右为自由水的脱出、CSH的脱水及AFt转化为AFt,160-170左右为AFm脱水,450度为CH脱水,还有上图是TG-DTG,下图是DSC,LZ分清楚

大侠好眼力,是水泥~
但是上图我是在NETZSCH proteus 导出的DSC数据做的呀~
这是怎么回事?还请指教
3楼2012-05-30 19:33:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cx121000

铁虫 (小有名气)

引用回帖:
4楼: Originally posted by 今天的主人 at 2012-05-30 19:57:42
那你倒错了吧,不过一台热分析仪是出来两组数据的,一组TG和DSC,你第一个图的确是TG,没错的...

第一张里绿色的是TG,这个我知道。你看那个蓝色的,应该是DSC吧?
我查了相关的文献,应该第二个图是比较正常的。
但我还有个疑惑的问题是,水泥石这个DSC基线怎么是斜的?

大侠两篇EI啊!高手哇,幸会幸会。水泥混凝土做到这步还是多不容易的。
5楼2012-05-30 20:32:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

今天的主人

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
cx121000: 金币+5, ★★★很有帮助, 非常感谢!希望有问题能多请教你 2012-06-02 14:51:40
普通硅酸盐水泥的??100度左右为自由水的脱出、CSH的脱水及AFt转化为AFt,160-170左右为AFm脱水,450度为CH脱水,还有上图是TG-DTG,下图是DSC,LZ分清楚
2楼2012-05-30 17:31:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

今天的主人

金虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by cx121000 at 2012-05-30 19:33:05
大侠好眼力,是水泥~
但是上图我是在NETZSCH proteus 导出的DSC数据做的呀~
这是怎么回事?还请指教...

那你倒错了吧,不过一台热分析仪是出来两组数据的,一组TG和DSC,你第一个图的确是TG,没错的
4楼2012-05-30 19:57:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

今天的主人

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
soundhorizo: 金币+3 2012-06-01 07:39:01
引用回帖:
5楼: Originally posted by cx121000 at 2012-05-30 20:32:44
第一张里绿色的是TG,这个我知道。你看那个蓝色的,应该是DSC吧?
我查了相关的文献,应该第二个图是比较正常的。
但我还有个疑惑的问题是,水泥石这个DSC基线怎么是斜的?

大侠两篇EI啊!高手哇,幸会幸会。 ...

我不是高手,小木虫很多发SCI的,那才是高手,蓝线是TG对应的DTG,我看你第一张图还有第三条线,即那条红褐色的斜线,是不是那条线呢?
6楼2012-05-30 21:20:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cx121000

铁虫 (小有名气)

引用回帖:
7楼: Originally posted by lisihua8026 at 2012-06-01 07:30:41
我认为第一个图是TG-DSC是没错的,第二张图DSC估计是空白样基线做的不太好,所以出现了500℃后的向下倾斜。个人认为第一张图做出来的结果很好.

谢谢!
第一张确实是DSC,没错的。
但是第二章确实也扣了基线。这个问题,现在还是没搞明白
9楼2012-06-02 14:45:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cx121000

铁虫 (小有名气)

引用回帖:
8楼: Originally posted by iamamouce at 2012-06-01 18:31:09
1.        楼主确定你做的都是DSC(differential scanning calorimetry)吗?以后你求助的时候最好可以把图的坐标单位都标好,如果可以的话,最好可以告诉大家,你测的是什么物质。 DSC纵坐标单位是mW or mW/g, 去确认一下。 ...

非常感谢。第一张蓝线是DSC,这个没错的。
我又换了台耐驰机器做,做出来就是第二个图这个样子了。好像文献上也是这种基线不平的情况。
还是搞不懂为什么啊~~
10楼2012-06-02 14:50:08
