[求助] Matlab legend问题 水平布置lengend 以及图中标记

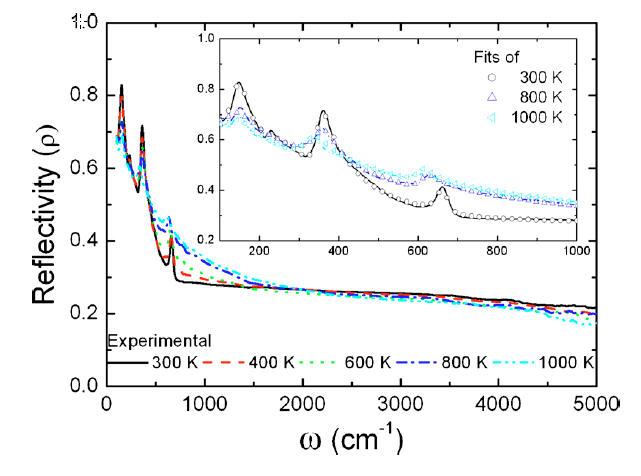

如图1所示，如何用matlab绘制legend 水平分布300k， 400k等等。

如图2所示，如何用matlab在图中标识Co-40W。

先谢过了
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
每天坚持一件事情
1楼 2012-05-29 16:41:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

czxf

银虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢应助！ 2012-05-29 23:06:47
第一个问题，建议楼主自己动手调用关于legend的help文件，位置可以详细制定的；
第二个问题，那个图如果用matlab画出来的话，想在上面加标注直接打开图形控件，插入文本即可。如果不是matlab画的，处理就比较麻烦了
赞一下 回复此楼
2楼2012-05-29 18:43:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fluenter

银虫 (正式写手)
引用回帖:
2楼: Originally posted by czxf at 2012-05-29 18:43:42
第一个问题，建议楼主自己动手调用关于legend的help文件，位置可以详细制定的；
第二个问题，那个图如果用matlab画出来的话，想在上面加标注直接打开图形控件，插入文本即可。如果不是matlab画的，处理就比较麻烦了

谢谢您的回答。
我的意思没有表达清楚，我想知道的是同时绘制几个legend。
如何将不同的legend水平布置，如图1所示。
赞一下 回复此楼
每天坚持一件事情
3楼2012-05-29 21:02:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiegangmai

版主 (职业作家)

我没头衔

优秀版主优秀版主优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
fluenter: 金币+10, ★★★★★最佳答案, 谢谢，已经实现了 2012-05-31 07:35:50
Matlab缺省的legend没这样的格式，mathworks file exchange里有程序可实现你需要的功能。
附件中是从mathworks上下的，可以参考。
http://www.mathworks.cn/matlabce ... /27389-columnlegend
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : columnlegend.zip
    • 2012-05-29 23:16:13, 3.11 K

» 本帖已获得的红花（最新10朵）

fluenter
明德厚学、求是创新
4楼2012-05-29 23:16:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fluenter

银虫 (正式写手)
送鲜花一朵
引用回帖:
4楼: Originally posted by xiegangmai at 2012-05-29 23:16:40
Matlab缺省的legend没这样的格式，mathworks file exchange里有程序可实现你需要的功能。
附件中是从mathworks上下的，可以参考。
http://www.mathworks.cn/matlabcentral/fileexchange/27389-columnlegend...

y=1;
x=0:10
z1=x.^2+y;
z2=x.^3+y;
z3=x.^4+y;
z4=x.^5+y;
plot(x,z1)
hold on
plot(x,z2)
hold on
plot(x,z3)
hold on
plot(x,z4)
legend_str = [];
legend_str = [legend_str; {z1},{z2},{z3},{z4}];
columnlegend(1, legend_str, 'NorthWest');

您知道是否是我调用错误啊？绘制不出来。
赞一下 回复此楼
每天坚持一件事情
5楼2012-05-30 13:06:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiegangmai

版主 (职业作家)

我没头衔

优秀版主优秀版主优秀版主

【答案】应助回帖

引用回帖:
5楼: Originally posted by fluenter at 2012-05-30 13:06:44
y=1;
x=0:10
z1=x.^2+y;
z2=x.^3+y;
z3=x.^4+y;
z4=x.^5+y;
plot(x,z1)
hold on
plot(x,z2)
hold on
plot(x,z3)
hold on
plot(x,z4)
legend_str = [];
legend_str = ;
columnlegend(1, leg ...

legend_str = [legend_str; {z1},{z2},{z3},{z4}];    中legend_str可以不用要。{}中为字符串
legend_str = [{'z1'};{'z2'};{'z3'};{'z4'}];

要实现你需要的legend，需要改一下columnlegend中legend的position
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

fluenter
明德厚学、求是创新
6楼2012-05-30 22:47:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fluenter

银虫 (正式写手)
送鲜花一朵
引用回帖:
6楼: Originally posted by xiegangmai at 2012-05-30 22:47:41
legend_str = ;    中legend_str可以不用要。{}中为字符串
legend_str = ;

要实现你需要的legend，需要改一下columnlegend中legend的position...

非常感谢您的帮助，问题已经解决了！
赞一下 回复此楼
每天坚持一件事情
7楼2012-05-31 08:30:51
