[求助] 难题求助各位专业人士

各位指点迷津 我要画这个零件的图纸 但是我没有办法测量 里面的孔的部分的深度 以及内部的形状
敢问这个是否是标准 在哪能查到这个东西的标准 我不是学机械的
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 0.209.bmp
  • 2012-05-29 14:11:54, 1.69 M
  • 附件 2 : 0.322.bmp
  • 2012-05-29 14:12:23, 1.69 M
  • 附件 3 : 0.330.bmp
  • 2012-05-29 14:14:28, 1.69 M
  • 附件 4 : 1.bmp
  • 2012-05-29 14:15:04, 1.69 M
  • 附件 5 : 1.308.bmp
  • 2012-05-29 14:15:28, 1.69 M
  • 附件 6 : 1.360.bmp
  • 2012-05-29 14:15:56, 1.69 M
  • 附件 7 : 1.732.bmp
  • 2012-05-29 14:16:27, 1.69 M

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

加油为了美好的明天
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

李秀娇

金虫 (小有名气)

★
李秀娇: 回帖置顶 2012-05-30 08:24:31
gordon2008: 金币+1, 欢迎交流 2012-06-01 09:35:48
引用回帖:
2楼: Originally posted by ele001 at 2012-05-29 18:31:20
看样子很小,不知道大致尺寸和用途,怎么能帮你呢?

用途是牙齿上的 用来种植牙齿的一个小部件
尺寸 我测量了外形 以及花形 但是没有条件测量 后面花形的深度
我查了内六角螺钉花形的标准 貌似形状 尺寸和我这个都不太一样
不知道我这个是属于哪个标准 还是非标准的
尺寸就是每个图片的名称 单位是毫米 绿色的细线 是我测量的圆形 图片的名称就是该圆形的直径 第一个就是0.209毫米 误差应该在0.05mm
加油为了美好的明天
3楼2012-05-30 08:22:55
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ele001

金虫 (正式写手)

看样子很小,不知道大致尺寸和用途,怎么能帮你呢?
真实的世界是寻找回来的世界......
2楼2012-05-29 18:31:20
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

李秀娇

金虫 (小有名气)

★
gordon2008: 金币+1, 欢迎交流 2012-06-01 09:35:58

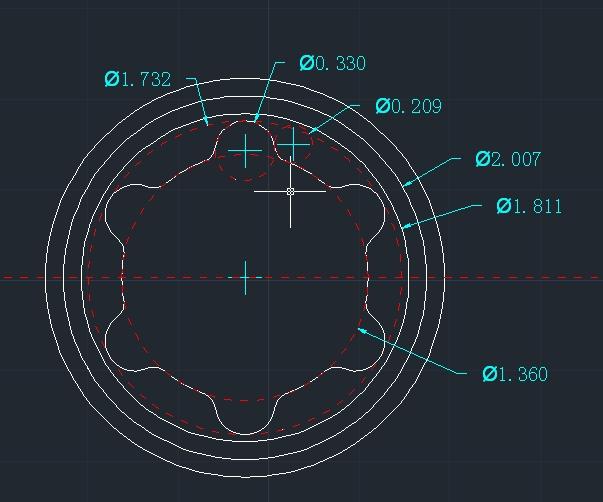

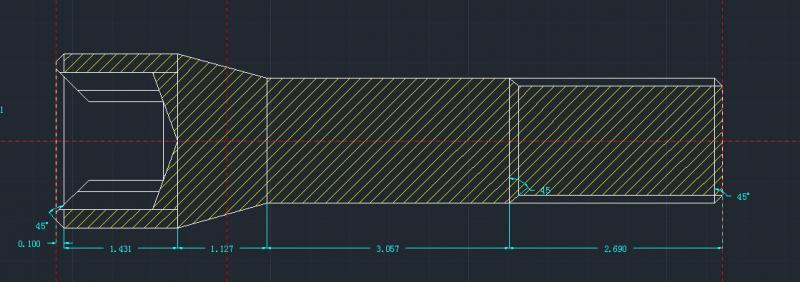

这个是我初步画的草图 外形和花形
我想知道 这个是不是标准的 能不能查到标准
如果确定了是非标准的 我想了解一下如何测量后面的槽内部的深度








加油为了美好的明天
4楼2012-05-30 08:30:00
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
