10楼: Originally posted by cfdeetest at 2012-05-27 15:45:41
This is not the crystal lattice , it is big pixel due to low resolution of digital image

这个确实是晶格的 我是调亮了光 测试时候老师特意找的这个部分
赞一下 回复此楼
11楼2012-05-27 16:54:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

northeagle

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
可以，用FFT，就是傅立叶转换，这个和衍射是一样的，如果你的HRTEM清晰的话，转化的点也会非常好，发文章也是可以用的。有很多可以打开DM3格式的软件有这个功能，具体的你自己找下吧，即如何进行FFT转换。我一般也很少用衍射，因为衍射点有可能对不准你的HRTRM。
赞一下 回复此楼
把握现在，开创未来
12楼2012-05-27 18:58:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

桃_夭

新虫 (小有名气)

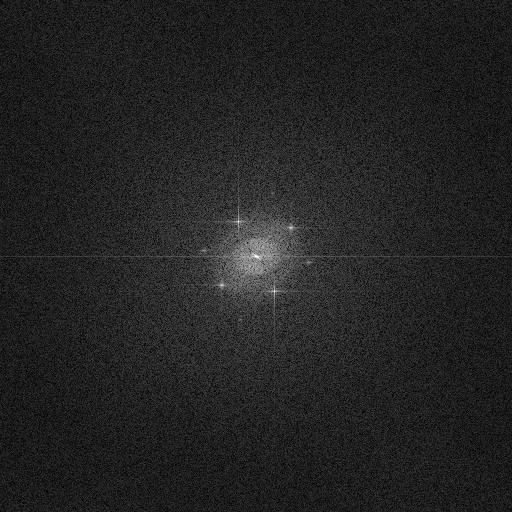

这是根据TEM做的FFT 怎么来判断晶面呢

FFT
赞一下 回复此楼
13楼2012-05-27 19:52:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

桃_夭

新虫 (小有名气)
引用回帖:
12楼: Originally posted by northeagle at 2012-05-27 18:58:14
可以，用FFT，就是傅立叶转换，这个和衍射是一样的，如果你的HRTEM清晰的话，转化的点也会非常好，发文章也是可以用的。有很多可以打开DM3格式的软件有这个功能，具体的你自己找下吧，即如何进行FFT转换。我一般也很 ...

我做了FFT，可以从中得到什么信息呢，怎么来判断晶面呢 不好意思 可能我的问题都很低级 我之前没有做过TEM 晶体方面也不是很懂 所以还请大侠耐心解答一下
赞一下 回复此楼
14楼2012-05-27 19:52:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

桃_夭

新虫 (小有名气)
引用回帖:
12楼: Originally posted by northeagle at 2012-05-27 18:58:14
可以，用FFT，就是傅立叶转换，这个和衍射是一样的，如果你的HRTEM清晰的话，转化的点也会非常好，发文章也是可以用的。有很多可以打开DM3格式的软件有这个功能，具体的你自己找下吧，即如何进行FFT转换。我一般也很 ...

你好 我看了些别的帖子里 是不是要量出间距 然后对照标准卡片来确定晶面呢
赞一下 回复此楼
15楼2012-05-27 20:00:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jluxiaoxi

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
不知道为什么有那么多人说的很模糊呢  从高分辨可以看晶面的啊  其实老师给你照晶面衍射用的什么原理啊 核心还是用那个靶然后用软件处理的到的电子衍射图片  和你直接用高分辨做傅里叶变换的到的结果类似
结论：1.你可以直接用你的高分辨精确点量出两个方向的点阵之间的距离 得到的就是D值和XRD卡片对比就可以知道晶面和生长方向了
2.用FFT图片测量和中心亮点组成的平行四边形的三个顶点 做一下倒异既可以知道D值 还是和XRD卡片对比知道这三个点代表的晶面 叉乘不就可以知道晶向了么
赞一下(7人) 回复此楼
16楼2012-05-27 20:26:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

桃_夭

新虫 (小有名气)
引用回帖:
16楼: Originally posted by jluxiaoxi at 2012-05-27 20:26:46
不知道为什么有那么多人说的很模糊呢  从高分辨可以看晶面的啊  其实老师给你照晶面衍射用的什么原理啊 核心还是用那个靶然后用软件处理的到的电子衍射图片  和你直接用高分辨做傅里叶变换的到的结果类似
结论： ...

这位大哥，请问是不是把FFT中以中心亮点对称的两个点量他们的距离除以2求倒数就得到了d，然后根据d在XRD标准卡片对比就知道了晶面啊？那个晶向怎么求啊 不好意思 因为我不太明白这一部分 可能问的问题很低级 拜托你耐心解答下
赞一下 回复此楼
17楼2012-05-27 21:00:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

桃_夭

新虫 (小有名气)
引用回帖:
16楼: Originally posted by jluxiaoxi at 2012-05-27 20:26:46
不知道为什么有那么多人说的很模糊呢  从高分辨可以看晶面的啊  其实老师给你照晶面衍射用的什么原理啊 核心还是用那个靶然后用软件处理的到的电子衍射图片  和你直接用高分辨做傅里叶变换的到的结果类似
结论： ...

倒异和叉乘怎么做 在DM中可以处理得到吗
赞一下 回复此楼
18楼2012-05-27 21:42:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

northeagle

金虫 (正式写手)
引用回帖:
14楼: Originally posted by 桃_夭 at 2012-05-27 19:52:53
我做了FFT，可以从中得到什么信息呢，怎么来判断晶面呢 不好意思 可能我的问题都很低级 我之前没有做过TEM 晶体方面也不是很懂 所以还请大侠耐心解答一下...

做了FFT，是不是有很多点，其实FFT那个图片是倒易空间，里面的每个点就是一个面，你量下每个点到中心点的距离，然后取倒数就是面间距，所对应JCPDS卡片上的面就是你要的晶面，当然有些不大好标，还有面之间的角度等问题，你最好先了解一下如何标的，网上有好多这方面的专家做的介绍，你再查下吧。
赞一下 回复此楼
把握现在，开创未来
19楼2012-05-27 21:46:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

桃_夭

新虫 (小有名气)
引用回帖:
19楼: Originally posted by northeagle at 2012-05-27 21:46:35
做了FFT，是不是有很多点，其实FFT那个图片是倒易空间，里面的每个点就是一个面，你量下每个点到中心点的距离，然后取倒数就是面间距，所对应JCPDS卡片上的面就是你要的晶面，当然有些不大好标，还有面之间的角度等 ...

谢谢 我看到DM里面是可以测出d值的 是不是像您说的将每个点与中心点连接起来测距离求倒数就得到了d啊 那么是不是每一个点都对应一个晶面呢 谢谢 我是真的搞不懂这部分 因为周围没人做过 老板跟我不是一个专业 只能来这求助高手了 呵呵
赞一下 回复此楼
20楼2012-05-27 22:10:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
