[求助] EQCM求助

大家好,我们课题组之前添置了一台QCM922的EQCM,但是闲置了两年一直没有用,现在我想用起来,但是没有人会,只有自己瞎倒腾。测试体系为:金晶振在0.01M 铁氰化钾+0.01MKCl中测试得到的CV曲线图形是正常的,但是峰电位之前的差值很大,可能是由于没有除氧的问题。
最大的问题是,频率的计算方法,根据公式:
∆Freq. Out (V) = ((Measured resonant freq.- ∆F stand. Freq.) / ∆F output range) × 10 V,∆F output range我选的是200 Hz,
那么Measured resonant freq.- ∆F stand. Freq. = AUX × 200/20计算得到频率的变化值,请问是这样的吗?
可是通过这样计算得到的频率很乱啊!
请高人指教啊



回复此楼
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wuliankui

木虫 (著名写手)

顶啊,怎么木有人应助啊
2楼2012-05-22 08:52:26
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

嘀嘟Д小库洛

木虫 (小有名气)

纯洁的魔王

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
wuliankui: 金币+5 2012-05-23 09:44:16
1、设置对不对找厂家的人问啊。买仪器的时候不是都要求提供终身技术支持的么?现在是行使权利的机会了。(看来还是Autolab的售后做的好

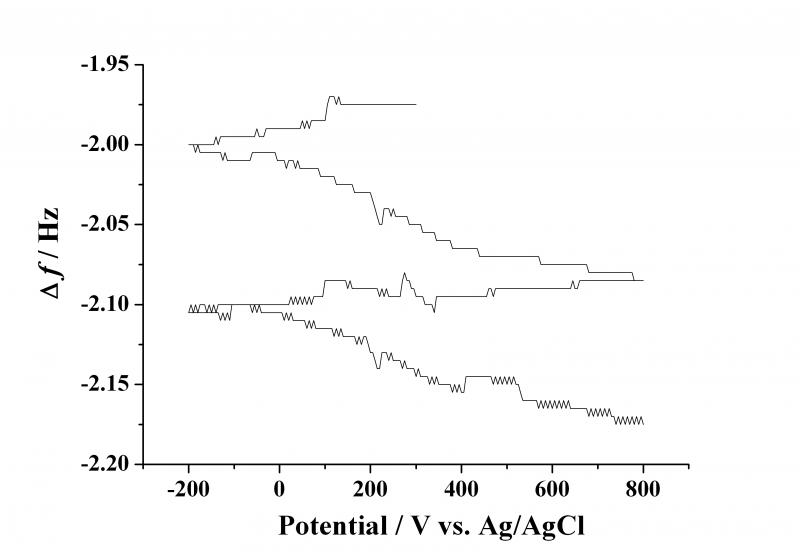

2、看你的图,晶片上的质量是一直增加的,应该是有问题的。我记得EQCM实验前是需要调整驱动晶片的驱动电压大小的。可能是你没有调整好基准频率就开始扫CV了,这个时候得到的delta f肯定不对的。
默默地...
3楼2012-05-22 21:39:27
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wuliankui

木虫 (著名写手)

引用回帖:
3楼: Originally posted by 嘀嘟Д小库洛 at 2012-05-22 21:39:27:
1、设置对不对找厂家的人问啊。买仪器的时候不是都要求提供终身技术支持的么?现在是行使权利的机会了。(看来还是Autolab的售后做的好
2、看你的图,晶片上的质量是一直增加的,应该是有问题的。我记得EQCM

对啊
质量一直在增加的。都不知道怎么办,试过很多次都是这样的
4楼2012-05-23 09:45:09
