| 查看: 351 | 回复: 0 | ||
Fantein金虫 (小有名气)
|
[求助]
求助——盘簧失效分析（摩擦热至表面失效，请确定表层相变组织）
|
|

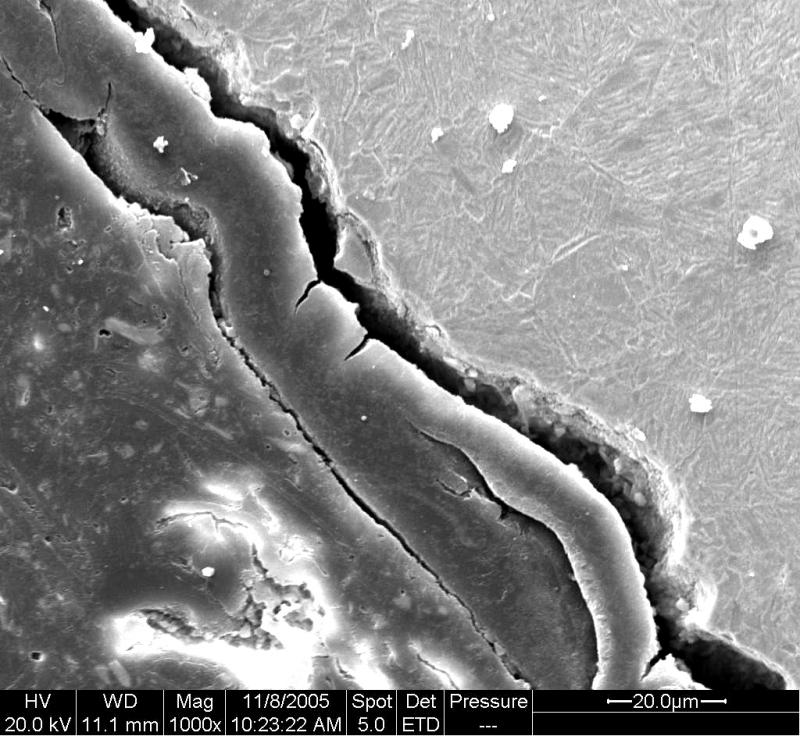

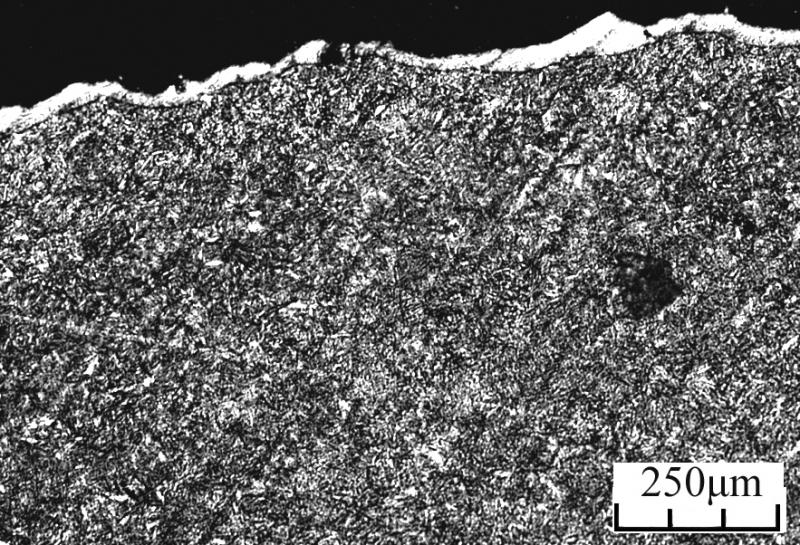

柴油机盘簧失效 材料：60Si2Mn 工艺：扁钢→退火（硬度HRC22-23）→校直→下料→冷绕弹簧→淬火处理（盐炉加热温度880℃× 15min）油冷→回火（网带炉490℃×1h）→电泳漆处理 初步认定为簧圈之间的摩擦生热至相变，表面疲劳强度降低，表面产生异常白色组织，硬度为500~520HV0.025，基体回火屈氏体硬度400 ~ 410 HV0.025。 请问白色组织大概是什么组织？  金相图片，4%硝酸酒精  SEM图片 |
回复此楼» 猜你喜欢
存款400万可以在学校里躺平吗
已经有15人回复
-
拟解决的关键科学问题还要不要写
已经有6人回复
-
Materials Today Chemistry审稿周期
已经有6人回复
-
基金委咋了？2026年的指南还没有出来？
已经有10人回复
-
基金申报
已经有6人回复
-
推荐一本书
已经有13人回复
-
国自然申请面上模板最新2026版出了吗？
已经有17人回复
-
纳米粒子粒径的测量
已经有8人回复
-
疑惑？
已经有5人回复
-
计算机、0854电子信息（085401-058412）调剂
已经有5人回复
» 本主题相关商家推荐: (我也要在这里推广)
