[求助] 做负折射材料,光反射、折射方面的帮帮忙

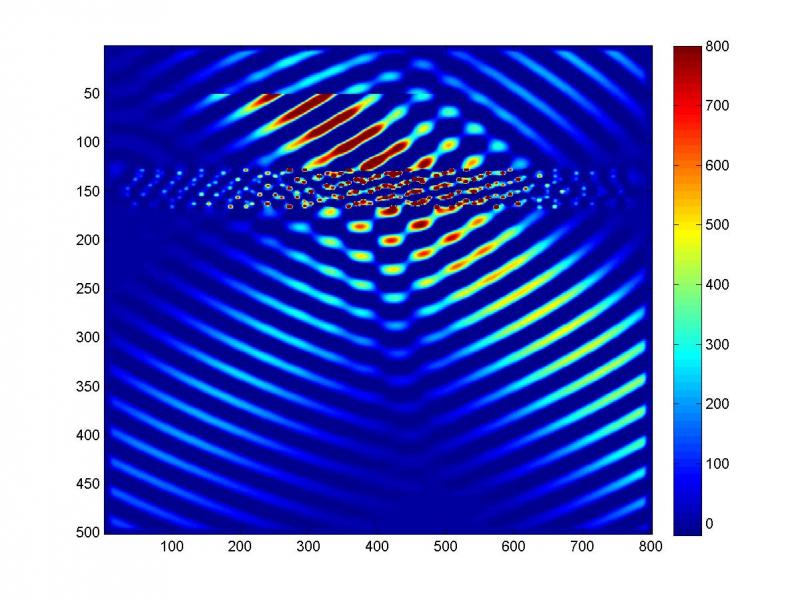

最近计算了一个光子晶体负折射现象的例子。如图所示。我得到的透射光沿着两个主要方向传播。请做负折射材料和研究光反射透射的专家帮我看看,这个透射图有没有问题啊?主要是沿着左下边方向传的这个透射波,透射波沿着这个方向能说明计算的结构能产生负折射现象吗?因为计算出来的结果跟别人的还是有点区别,所以请大虾们指教一下!


[ Last edited by 华丽的飘过 on 2012-9-22 at 21:44 ]
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

luhai123

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
echo_8029: 金币+2, ★★★很有帮助 2012-05-08 16:24:51
FDTD算法,高斯光入射么?
左下方向透射波为负折射出射
如果计算无误,该频率处,光子晶体的各向异性导致出现双折射现象
好运!
5楼2012-05-08 13:40:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

doeboy

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
echo_8029: 金币+2, ★★★很有帮助 2012-05-08 22:32:52
光子晶体也可以看做光栅。这不过是光栅的零级衍射和负一级衍射而已。
7楼2012-05-08 16:45:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

echo_8029

金虫 (著名写手)

论坛里面做FDTD的人很少啊! 我觉得FDTD很不错啊,为什么小木虫没啥人做这个方向啊!
10楼2012-05-08 22:33:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

echo_8029

金虫 (著名写手)

自己顶个。没有做负折射率材料相关的虫虫吗?
2楼2012-05-07 22:27:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李标

金虫 (小有名气)

关键是不会啊。。。纠结!!!

[ 发自手机版 http://muchong.com/3g ]
3楼2012-05-08 05:41:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

echo_8029

金虫 (著名写手)

光??晶体共形计算的虫虫有么有,利用光??晶体结构实现负折射,很多情况下都会出现共形的问题。比如用??????结构???元??
4楼2012-05-08 06:40:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

echo_8029

金虫 (著名写手)

是用FDTD算的,采用高斯光束入社,单频波。入射角度为与竖直方向成40度。我昨天也在考虑,左下角的出射光说明光子晶体具有双折射,一般的材料只可能有一路光出射。
6楼2012-05-08 16:24:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luhai123

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
echo_8029: 金币+2, ★★★很有帮助 2012-05-08 22:33:02
引用回帖:
7楼: Originally posted by doeboy at 2012-05-08 16:45:41:
光子晶体也可以看做光栅。这不过是光栅的零级衍射和负一级衍射而已。

光栅的零级衍射与负一级衍射在某些情况下可以很清楚的解释负折射现象,但并不是对所有情况都可以。
如果楼主采用材料为深亚波长结构,光子晶体理论解释更为贴切。
好运!
8楼2012-05-08 16:53:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
9楼2012-05-08 17:04:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
