[交流] 燃料电池如何看图 已有2人参与

新手，求燃料电池参数的解释。

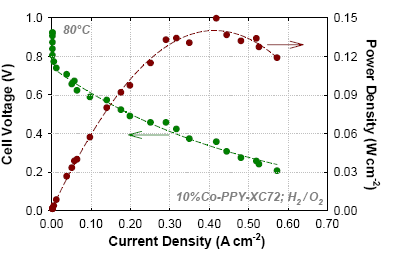

图中横坐标与纵坐标表示神马意思，为什么CCurrent Density在0的时候，Cell Voltage是0.8？而且电流为什么与电压成反比？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-06 21:28:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zouzhiqing

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
该图是燃料电池稳态极化曲线，测试数据是绿色的V-I曲线，每个测试点是电池在该电流下恒电流放电情况下稳定后的电压值，电流为0时是电池的开路电压，棕色线是电流电压计算的功率值，重点关注最大功率密度就可以了。
赞一下(1人) 回复此楼
2楼2012-05-08 11:07:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

x_0423

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主，看不明白英语可以查啊，就算差不明白看括号里的符号。
V=电压，A=电流，W=功率。其实你只要稍微认真些这都不是问题的。
赞一下 回复此楼
3楼2012-05-08 12:48:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

已知和未知

银虫 (小有名气)
引用回帖:
2楼: Originally posted by zouzhiqing at 2012-05-08 11:07:47
该图是燃料电池稳态极化曲线，测试数据是绿色的V-I曲线，每个测试点是电池在该电流下恒电流放电情况下稳定后的电压值，电流为0时是电池的开路电压，棕色线是电流电压计算的功率值，重点关注最大功率密度就可以了。

谢谢，我钻研了下，一个是开路电压Voc -0.8V，一个是短路电流Jsc.谢谢您的回复！~
赞一下 回复此楼
4楼2012-07-26 00:54:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

已知和未知

银虫 (小有名气)
引用回帖:
3楼: Originally posted by x_0423 at 2012-05-08 12:48:24
楼主，看不明白英语可以查啊，就算差不明白看括号里的符号。
V=电压，A=电流，W=功率。其实你只要稍微认真些这都不是问题的。

我是意思不懂，不是不认识字。
赞一下 回复此楼
5楼2012-07-26 00:55:16
