[交流] 晒晒你们的金相照片

晒晒你们的金相照片



       做金属材料的，难免少不了要观察材料的组织。其中，金相是观察组织最原始，也是最基本的方法之一。

      要想制得好的金相照片，首先要取决于制样，最常见的制样步骤是粗磨——细磨——抛光（机械的和化学的）。其次是腐蚀的效果——这又取决于腐蚀剂的选取、腐蚀时间的合理选择。

      一张漂亮的金相照片是你辛勤劳动的满意回馈，我们来晒晒那些金相照片吧！


       请注明实验材料及状态，制样过程，腐蚀过程以及相应的原理，最后照片的处理。回帖格式：
       实验材料：
       材料状态：
       制样过程：
       腐蚀过程：
       原        理：
       照片处理：

[ Last edited by 毛猴 on 2012-5-5 at 22:18 ]
回复此楼

» 收录本帖的淘帖专辑推荐

演讲 报告 上课素材

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-05-04 22:14:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

毛猴

铁杆木虫 (知名作家)
★ ★
zhyq8767: 金币+2, 辛苦了 2012-05-06 20:27:49
实验材料：锆合金
材料状态：退火态
制样过程：线切割——400#——800#——1200#——2000#——4000#
腐蚀过程：用10%HF+45%HNO3+45%H2O溶液腐蚀（15-20下左右），再在5%H2SO4+95%H2O水溶液中进行阳极覆膜（参数：电压40V，时间15s，温度0℃），用酒精冲洗，电吹风吹干。
原      理：阳极覆膜是样机氧化或称阳极化处理的结果。阳极化处理是在金属表面上生成一层氧化膜的电解过程。氧化膜对下面的晶粒组织常常是外延的。阳极覆膜处理后的试样，最好用偏光以获得理想的组织图像。（实验时，样品接正极，不锈钢电极接负极）
照片处理：为了分析退后态的锆合金板材的晶粒是等轴状的，我分别做了三个面（RD-TD，RD-ND，TD-ND）的组织。为了便于从一张组织图中就可以识别组织中晶粒的形态，我用PS对这三张金相照片金相照片金相处理，处理过程见花猫警长的教程，由复合版的yuquanyao整理，版权归金属版所有。

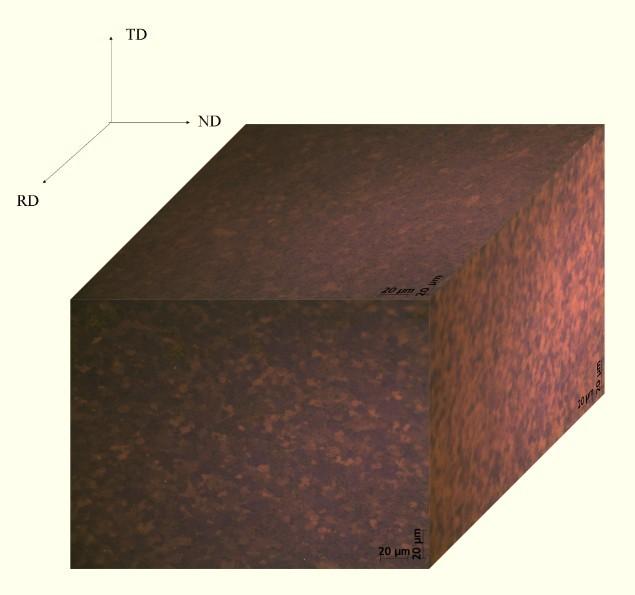

最终的照片：


原始文件：按照箭头所指的方向组织这些照片的顺序。[ Last edited by 毛猴 on 2012-5-6 at 09:55 ]
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : zRD-hND-1.jpg
    • 2012-05-05 22:00:49, 556.55 K
  • 附件 2 : zRD-hTD-1.jpg
    • 2012-05-05 22:08:25, 556.55 K
  • 附件 3 : zTD-hND-1.jpg
    • 2012-05-05 22:16:44, 556.55 K
  • 附件 4 : ps三维制作.doc
    • 2012-05-06 09:55:43, 295 K
2楼2012-05-04 22:37:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fyfeng

铁杆木虫 (文坛精英)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
毛猴: 金币+5, 谢谢支持！ 2012-05-06 20:03:38



顶一下！作为一个别的专业的虫虫，算是第一次见识了金属相关专业所做的金相图，不同于生化试验，各种细胞，溶剂，金属也是有自己的“组织，细胞”！细细的纹路，纹样，代表其与众不同~希望毛猴虫虫实验一切顺利！呃！好像实验完成了吧~
@毛猴

[ Last edited by fyfeng on 2012-5-6 at 21:55 ]
赞一下(1人) 回复此楼
3楼2012-05-06 19:49:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流浪的苹果

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
顶一下！不准说灌水！！
回复此楼
7楼2012-05-06 20:47:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liushilei1111

木虫 (著名写手)
我是打酱油啊
回复此楼
15楼2012-05-06 22:01:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hls85915

荣誉版主 (文坛精英)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
祝福
＃〓§〓〓〓〓〓§〓〓〓〓〓〓§〓〓〓〓〓§〓＃
　　↓　　　　　↓　　　　　　↓　　　　　↓
　☆★☆　　　☆★☆　　　　☆★☆　　　☆★☆
☆　祝　☆　☆　你　☆　　☆　幸　☆　☆　福　☆
　☆★☆　　　☆★☆　　　　☆★☆　　　☆★☆
　　↓　　　　　↓　　　　　　↓　　　　　↓
　　※　　　　　※　　　　　　※　　　　　※
赞一下 回复此楼
23楼2012-05-06 23:08:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

寂寞飘落

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
没看懂这个说明啊~~~~~~~~~求助求助
赞一下 回复此楼
25楼2012-10-09 14:00:50
