应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 耐火材料 » 堇青石的生成温度
81/1返回列表
查看: 2510  |  回复: 7
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

aihei

金虫 (小有名气)

[求助] 堇青石的生成温度

我想在耐火材料（煤矸石或者莫来石）颗粒间形成一种玻璃相，起到粘结加固作用，用硅溶胶混合（二氧化硅）。请问我直接填加氧化镁，是否可行？烧结温度在多少就可以有堇青石相生成？（生成一部分就可以）这个过程是否可逆？非常感谢
回复此楼

» 收录本帖的淘帖专辑推荐

无机非金属材料

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2012-05-03 13:04:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

aihei

金虫 (小有名气)
★ ★
zhangquan8385: 金币+2, 鼓励 2012-05-04 08:10:57
zhangquan8385: 回帖置顶 2012-05-04 08:12:07
引用回帖:
4楼: Originally posted by huangzx1314 at 2012-05-03 19:46:48:
个人觉得你直接这么做是不能或者难以生成堇青石的，理由如下：

楼主说在煤矸石或者莫来石间生成玻璃相并产生堇青石。对于煤矸石我不是很熟悉，但是就拿莫来石来说是难以生成堇青石的~~

如果我理解没有错误的 ...

非常感谢，我的烧结温度只能在1000度，我的要求是不用全部生成堇青石，局部生成就可以，也就是说颗粒之间生成部分玻璃相就行，由于其他的玻璃相在高温下会重新变成液相，这样会使我的结构变形，强度降低，因此想在1000°左右生成一种不可回复的玻璃相，然后在更高温度下起到加强粘结作用。我如果添加部分氧化铝，可以吗？也就是说，用莫来石粉，氧化铝，氧化镁，还有硅溶胶混合，在1000°烧2h，能生成吗？期待回复
赞一下 回复此楼
5楼2012-05-03 22:28:06
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hyde841008

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
dengwei_19: 金币+1, 专家考核 2012-05-03 17:38:55
aihei: 金币+3, ★★★很有帮助, 非常感谢 2012-05-03 22:29:03
是可以的。首先要合理选择的铝硅系原料，根据理论计算加入多少镁砂比较合适。莫来石-堇青石窑具就是这样做出来的。
如果楼主想在莫来石中间生成玻璃相，使得氧化铝含量低于70%，氧化硅高于30%就可以，烧成到1500℃，体系里面就是莫来石和熔融石英玻璃相。
赞一下 回复此楼
2楼2012-05-03 14:35:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

livra1058

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
dengwei_19: 金币+3, 专家考核, 谢谢专家帮助！ 2012-05-03 17:39:27
aihei: 金币+3, ★★★很有帮助, 非常感谢 2012-05-03 22:29:24
应该是可以的，1400℃就能生成堇青石。

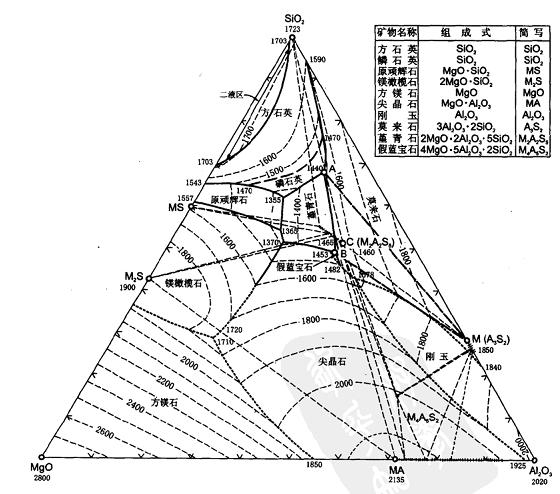

相图
赞一下(1人) 回复此楼
3楼2012-05-03 16:47:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangzx1314

禁虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
aihei: 金币+10, ★★★★★最佳答案, 希望解答更详细一些，因为还不是很明白，多谢 2012-05-03 22:33:24
zhangquan8385: 金币+3, 鼓励 2012-05-04 08:11:48
个人觉得你直接这么做是不能或者难以生成堇青石的，理由如下：

楼主说在煤矸石或者莫来石间生成玻璃相并产生堇青石。对于煤矸石我不是很熟悉，但是就拿莫来石来说是难以生成堇青石的~~

如果我理解没有错误的话，楼主的问题相当于是用硅溶胶和MgO混合作为粘结相，莫来石作为骨料。那么你的粘结相中只有两种原料。虽然莫来石可能会参与粘结相的反应，但是这个应该是比较难以反应的~~

莫来石的分解温度大概为1800+℃，堇青石的分解温度为1460℃。如果通过一般的液相烧结方法生成堇青石的温度大约为1300℃左右，在1250℃可能就能生成堇青石了。如果用纯的氧化物（氧化铝、氧化硅、氧化镁）烧结的话可能需要1430℃~~

你这里只加了硅溶胶以及氧化镁的话，那么氧化铝都需要通过莫来石来提供了，而莫来石与堇青石中硅铝结构有很大差异，在1400℃左右可能难以参与反应~~

而且这也看你莫来石的粒径，这一因素也非常重要~~

我觉得你烧结后更有可能形成顽火辉石或者镁橄榄石~~~

仅个人看法，仅供参考~~
赞一下(1人) 回复此楼
4楼2012-05-03 19:46:48
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangzx1314

禁虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★
zhangquan8385: 金币+4, 鼓励 2012-05-04 08:11:12
zhangquan8385: 专家考核 2012-05-04 08:11:25
引用回帖:
5楼: Originally posted by aihei at 2012-05-03 22:28:06:
非常感谢，我的烧结温度只能在1000度，我的要求是不用全部生成堇青石，局部生成就可以，也就是说颗粒之间生成部分玻璃相就行，由于其他的玻璃相在高温下会重新变成液相，这样会使我的结构变形，强度降低，因此想 ...

如果是这样的话，我觉得你还是不要考虑通过堇青石了，呵呵，因为你这种方法想得到堇青石的温度至少要1250+，尽管是使用的易于反应的硅溶胶，如果三种都用溶胶的话倒是有一定的可能~~

通过这种方法在1000℃是不能生成堇青石的，最多产生堇青石晶核（非常小，XRD可能只能检测到微弱的弥散峰）。在1000℃左右想生成堇青石只有通过玻璃微晶化或者溶胶凝胶方法才能得到~~

我觉得楼主你的这个要求可以考虑一下玻璃粉微晶化的方法。先高温熔融得到介稳态的玻璃相，之后在1000℃使其能够达到烧结并同时晶化的要求，这样在1000℃保温使其晶化以后可能耐高温性能才有可能提高，同时晶化以后可以提高玻璃相的粘度~~

楼主你这可是想通过低温制备出高温使用的材料啊，目前来说这个还是有一定难度的，但是你说的那种通过简单的加氧化铝，氧化镁以及硅溶胶的方法是实现不了的。

仅个人观点，仅供参考~~
赞一下 回复此楼
6楼2012-05-03 23:01:20
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tys_xzy

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by aihei at 2012-05-03 22:28:06:
非常感谢，我的烧结温度只能在1000度，我的要求是不用全部生成堇青石，局部生成就可以，也就是说颗粒之间生成部分玻璃相就行，由于其他的玻璃相在高温下会重新变成液相，这样会使我的结构变形，强度降低，因此想 ...

温度太低了，达不到堇青石生成的温度
赞一下 回复此楼
7楼2012-05-08 16:38:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Emconlixy

铁虫 (初入文坛)
烧成的温度太低了，在1400℃左右吧。
赞一下 回复此楼
8楼2012-12-16 00:19:45
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 aihei 的主题更新
81/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
