应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 金相判断铝合金是否过烧
281/1返回列表
查看: 11741  |  回复: 27
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

cherishdys

新虫 (小有名气)

[交流] 金相判断铝合金是否过烧

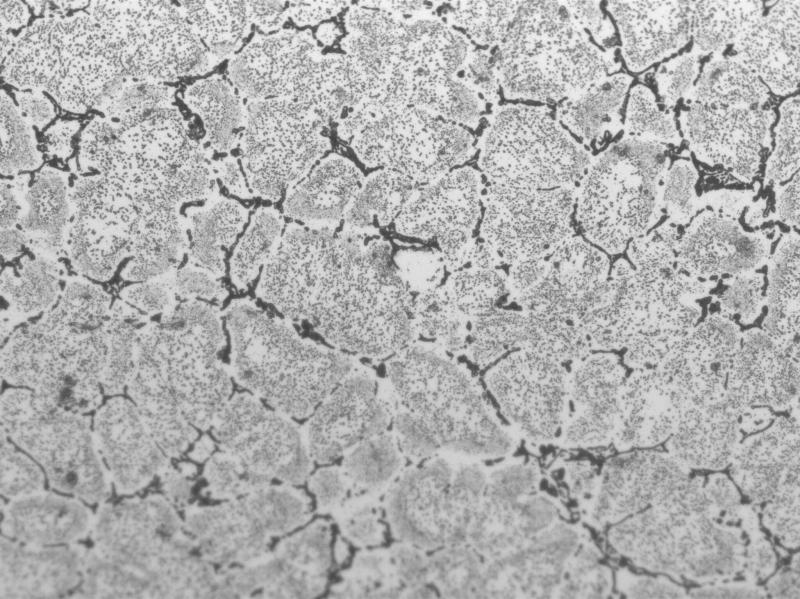

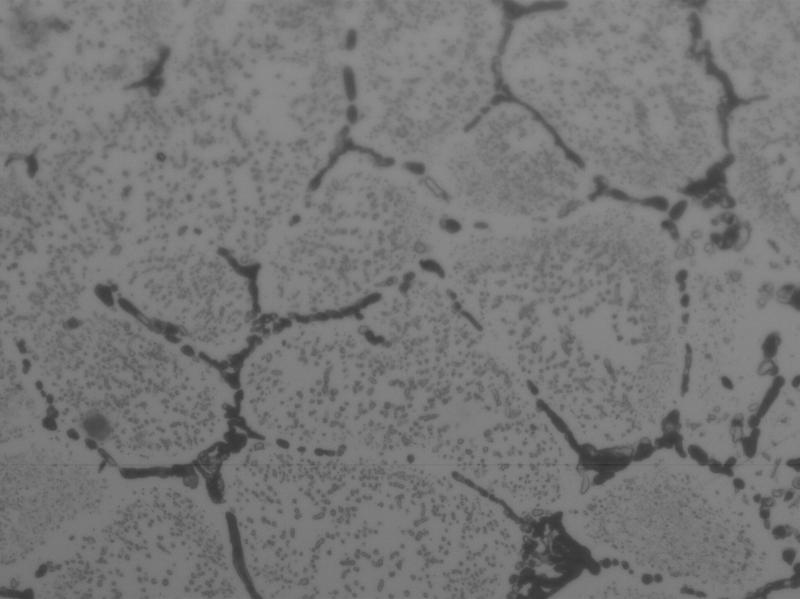

如何判断是否过烧！图中三角是过烧吗？图中为Al-Mn-Cu-Ni合金均匀化后的组织照片！
回复此楼

» 收录本帖的淘帖专辑推荐

材料学资源 铝合金金相

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-04-24 23:10:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

marvelx

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
qlf_126: 金币+1, 感谢参与！十分赞同这个观点！ 2012-04-25 08:48:09
这个是过热组织，马上过烧！晶界加粗，比较典型。晶界处不是析出相。
赞一下(1人) 回复此楼
9楼2012-04-25 08:38:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zyeqing

铁杆木虫 (正式写手)
★
cherishdys(金币+1): 谢谢参与
具备过烧特征，但不典型

[ Last edited by zyeqing on 2012-4-24 at 23:29 ]
赞一下 回复此楼
2楼2012-04-24 23:28:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lcl3126

金虫 (小有名气)
★
cherishdys(金币+1): 谢谢参与
均匀化过程, plate-shaped beta相转化为spherical alpha相并伴有dispersoids生成
LZ照片很符合以上两个转化过程

你的均匀化温度多少?
建议测下电阻(resistivity)
赞一下 回复此楼
3楼2012-04-25 07:20:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lida2046

铁杆木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
qlf_126: 金币+1, 感谢参与！ 2012-04-25 08:10:03
我觉得应该还不是过烧组织，过烧组织有三个主要的判断方法：复熔共晶球、晶界加粗、3个晶粒交界处形成复熔三角区域。要是具备明显的一到二个特征，这才好判断为过烧。
你这个三角区域的还不能算是复熔三角区，可能是晶界的析出相。
从你图来看，个人觉得还不是都为等轴晶，应该还没过烧，要是炉温均匀的话，退火时间还可以长一些，或者略提高退火温度

[ Last edited by lida2046 on 2012-4-25 at 07:23 ]
赞一下 回复此楼
4楼2012-04-25 07:22:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by lida2046 at 2012-04-25 07:22:09:
我觉得应该还不是过烧组织，过烧组织有三个主要的判断方法：复熔共晶球、晶界加粗、3个晶粒交界处形成复熔三角区域。要是具备明显的一到二个特征，这才好判断为过烧。
你这个三角区域的还不能算是复熔三角区，可 ...

请教下
复熔共晶球的具体定义或是特征如何从金相上看出来！？？？
晶界加粗是不是就是指的晶界熔化的现象？？？
赞一下 回复此楼
5楼2012-04-25 08:14:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherishdys

新虫 (小有名气)
引用回帖:
2楼: Originally posted by zyeqing at 2012-04-24 23:28:37:
具备过烧特征，但不典型

哪里看出具备过烧特征？请指点！
赞一下 回复此楼
6楼2012-04-25 08:34:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherishdys

新虫 (小有名气)
引用回帖:
2楼: Originally posted by zyeqing at 2012-04-24 23:28:37:
具备过烧特征，但不典型

哪里看出具备过烧特征？请指点！
赞一下 回复此楼
7楼2012-04-25 08:37:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherishdys

新虫 (小有名气)
引用回帖:
2楼: Originally posted by zyeqing at 2012-04-24 23:28:37:
具备过烧特征，但不典型

哪里看出具备过烧特征了？求指点！
赞一下 回复此楼
8楼2012-04-25 08:37:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherishdys

新虫 (小有名气)
引用回帖:
3楼: Originally posted by lcl3126 at 2012-04-25 07:20:33:
均匀化过程, plate-shaped beta相转化为spherical alpha相并伴有dispersoids生成
LZ照片很符合以上两个转化过程

你的均匀化温度多少?
建议测下电阻(resistivity)

均匀化温度580，此合金是3003Al-Mn合金加入Cu，Ni制备的，3003均化温度610！
赞一下 回复此楼
10楼2012-04-25 08:39:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gkcgkc

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
zhyq8767: 金币+1, 感谢交流 2012-04-25 12:11:13
感觉象过烧组织，但又象过热。
一般能从晶界上看出。
580热处理，温度高了。
赞一下 回复此楼
11楼2012-04-25 08:46:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherishdys

新虫 (小有名气)
引用回帖:
11楼: Originally posted by gkcgkc at 2012-04-25 08:46:49:
感觉象过烧组织，但又象过热。
一般能从晶界上看出。
580热处理，温度高了。

你做几系的？原始Al-Mn-Fe-Si（3003）的热处理温度610，加入了0.7Cu、0.6Ni！
赞一下 回复此楼
12楼2012-04-25 09:15:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lida2046

铁杆木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
zhyq8767: 金币+1, 感谢交流 2012-04-25 12:11:31
引用回帖:
5楼: Originally posted by qlf_126 at 2012-04-25 08:14:03:
请教下
复熔共晶球的具体定义或是特征如何从金相上看出来！？？？
晶界加粗是不是就是指的晶界熔化的现象？？？

复熔共晶球在金相上是很黑的一个圆球状的，晶界粗化金相上看是在晶界上呈黑色长条状，具体形成的机理我也不是很清楚，可能是晶界熔化形成的吧。空了，我去翻翻我以前的一些记录，应该有一些相关的金相照片
赞一下 回复此楼
13楼2012-04-25 11:51:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

幽若天宇

银虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
yongyong2050: 金币+1, 感谢交流 2012-04-25 21:28:32
我做过七系和二系的铝合金，均匀化处理之后，抛光腐蚀就是这样的，没有过烧啊！！
赞一下 回复此楼
14楼2012-04-25 12:37:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a5520_0

金虫 (正式写手)
感觉不是过烧。
回复此楼
15楼2012-04-25 12:52:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherishdys

新虫 (小有名气)
引用回帖:
14楼: Originally posted by 幽若天宇 at 2012-04-25 12:37:13:
我做过七系和二系的铝合金，均匀化处理之后，抛光腐蚀就是这样的，没有过烧啊！！

二系的均匀化温度是多少啊？一般貌似都是低于500度，是根据Al2CuMg的熔化温度定的吗？
赞一下 回复此楼
16楼2012-04-25 17:56:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherishdys

新虫 (小有名气)
引用回帖:
14楼: Originally posted by 幽若天宇 at 2012-04-25 12:37:13:
我做过七系和二系的铝合金，均匀化处理之后，抛光腐蚀就是这样的，没有过烧啊！！

二系的均匀化温度是多少啊？一般貌似都是低于500度，是根据Al2CuMg的熔化温度定的吗？
赞一下 回复此楼
17楼2012-04-25 17:57:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gjpljc

铜虫 (正式写手)
部分过烧，部分过热。
赞一下 回复此楼
18楼2012-04-25 19:34:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherishdys

新虫 (小有名气)
引用回帖:
14楼: Originally posted by 幽若天宇 at 2012-04-25 12:37:13:
我做过七系和二系的铝合金，均匀化处理之后，抛光腐蚀就是这样的，没有过烧啊！！

二系的均匀化温度是多少啊？一般貌似都是低于500度，是根据Al2CuMg的熔化温度定的吗？
赞一下 回复此楼
19楼2012-04-25 19:35:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherishdys

新虫 (小有名气)
引用回帖:
18楼: Originally posted by gjpljc at 2012-04-25 19:34:59:
部分过烧，部分过热。

怎么看出来？
回复此楼
20楼2012-04-25 19:42:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherishdys

新虫 (小有名气)
引用回帖:
18楼: Originally posted by gjpljc at 2012-04-25 19:34:59:
部分过烧，部分过热。

怎么看出来？
回复此楼
21楼2012-04-25 19:45:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyeqing

铁杆木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
zhyq8767: 金币+1, 专家考核, 感谢交流 2012-04-25 21:28:07
过烧主要是三个典型特征
1、复熔共晶球或团块
2、晶界局部复熔加粗或相界面复熔加粗
3、复熔三角晶界

LZ的晶界有加粗现象，但并不明显，过热也可能是类似组织。所以我说有过烧特征但不典型
赞一下 回复此楼
22楼2012-04-25 21:10:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jfling2820

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
yongyong2050: 金币+1, 感谢，欢迎进一步交流~~~ 2012-04-26 22:17:47
木有过烧，比较典型的金相组织，3系铝合金均匀后温度最高可高达630
赞一下 回复此楼
23楼2012-04-26 22:00:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lcuszy

新虫 (小有名气)
没过烧
回复此楼
24楼2012-05-25 01:37:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Edward617

金虫 (正式写手)
现在搞清楚没？
回复此楼
25楼2012-05-29 11:05:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

grinm8723

银虫 (小有名气)
没有过烧
回复此楼
26楼2012-06-17 11:01:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

reaper0719

金虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
没有过烧，只是晶界上的化合物而已，可以用SEM确认下，3xxx合金化合物本来就多
赞一下 回复此楼
27楼2018-05-18 07:55:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lehigh_73

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
抛光后腐蚀了没？看过烧别腐蚀
赞一下 回复此楼
28楼2018-05-18 08:41:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 cherishdys 的主题更新
281/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 梁成伟老师课题组欢迎你的加入 +6 一鸭鸭哟 2026-03-14 7/350 2026-03-15 22:12 by Winj1e
[考研] 0856专硕279求调剂 +5 加油加油！? 2026-03-15 5/250 2026-03-15 11:58 by 2020015
[考研] 中科大材料与化工319求调剂 +3 孟鑫材料 2026-03-14 3/150 2026-03-14 20:10 by ms629
[基金申请] 面上和青基一样限30页不合理 +5 wowsunflower 2026-03-10 7/350 2026-03-14 17:21 by kingkocxr
[基金申请] 现在如何回避去年的某一个专家，不知道名字 +3 zk200107 2026-03-12 6/300 2026-03-14 17:13 by zk200107
[考研] 308 085701 四六级已过求调剂 +7 温乔乔乔乔 2026-03-12 14/700 2026-03-14 10:49 by JourneyLucky
[考研] 0703化学求调剂 +5 很老实人 2026-03-09 5/250 2026-03-14 02:57 by JourneyLucky
[考研] 一志愿天大化工（085600）调剂总分338 +6 蔡大美女 2026-03-09 6/300 2026-03-14 02:46 by JourneyLucky
[考研] 求调剂 +5 鹤遨予卿 2026-03-09 5/250 2026-03-14 02:44 by JourneyLucky
[考研] 085600材料与化工 326 求调剂 +5 热爱生活ing 2026-03-09 5/250 2026-03-14 02:39 by JourneyLucky
[考研] 一志愿安徽大学材料工程专硕313分，求调剂的学校 +8 Yu先生 2026-03-10 10/500 2026-03-14 01:04 by JourneyLucky
[考研] 调剂 +3 13853210211 2026-03-10 3/150 2026-03-14 00:47 by JourneyLucky
[考研] 一志愿湖师大化学289求调剂 +6 XMCMM3.14159 2026-03-10 6/300 2026-03-14 00:28 by JourneyLucky
[考研] 材料与化工（0856）304求B区调剂 +6 邱gl 2026-03-12 7/350 2026-03-13 23:24 by 邱gl
[考研] 341求调剂 +3 番茄头--- 2026-03-10 3/150 2026-03-13 23:07 by JourneyLucky
[考研] 285 求调剂 资源与环境 一志愿北京化工大学 +3 未名考生 2026-03-10 3/150 2026-03-13 23:04 by JourneyLucky
[考研] 材料专硕288分求调剂 一志愿211 +4 在家想你 2026-03-11 4/200 2026-03-13 22:49 by JourneyLucky
[考研] 304求调剂 +7 7712b 2026-03-13 7/350 2026-03-13 21:42 by peike
[考研] 302求调剂 +6 负心者当诛 2026-03-11 6/300 2026-03-13 16:11 by JourneyLucky
[考研] 274求调剂0856材料化工 +12 z2839474511 2026-03-11 13/650 2026-03-13 10:39 by peike
信息提示
关闭
请填处理意见
关闭
