[求助] 求助:使用MRF计算反应器内流场时两区界面的设定不同,为什么结果不同?

使用MRF方法对搅动问题进行模拟时,可动区域和静止区域的交界面位置不同,为什么计算的结果不同?如图,图1是可动区域较大的模型,图2是可动区域较小的模型。
多谢各位大侠!

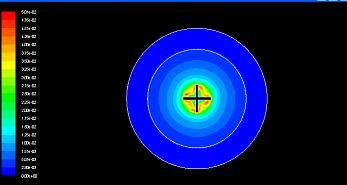

可动区域较大时

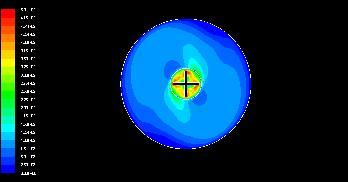

可动区域较小时
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

030101117

铜虫 (初入文坛)

【答案】应助回帖


感谢参与,应助指数 +1
davy-712: 金币+1, ★★★很有帮助 2012-04-25 13:25:27
大小不同结果肯定是有差异的,一般设为桨叶直径的1.5到2倍,主要是看径流桨还是轴流桨了,轴流的话高度也要设大点。
2楼2012-04-25 10:48:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxbok1979

木虫 (小有名气)

【答案】应助回帖


感谢参与,应助指数 +1
xiegangmai: 金币+1, 谢谢参与! 2012-04-25 22:46:59
你这个用的是参考坐标系吧,就是采用流体动,而物体不动的方法?你的上下二个图可动区域大小不一致,所以结果不一致是正常的。
这种计算最好是用滑移网格。让物体动,这样得到的结果比较准确
SILENCEISALSOAWAYTOLEARN
3楼2012-04-25 13:13:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

davy-712

金虫 (正式写手)

引用回帖:
3楼: Originally posted by zxbok1979 at 2012-04-25 13:13:19:
你这个用的是参考坐标系吧,就是采用流体动,而物体不动的方法?你的上下二个图可动区域大小不一致,所以结果不一致是正常的。
这种计算最好是用滑移网格。让物体动,这样得到的结果比较准确

是参照《Fluent技术基础与应用实例》上第九章可动区域中流动问题的模拟中的例题做的。该二维例子只说建立两个面,内部面动,外部面静止,但是未说明两面交界的半径。
例子中对同一个几何模型,分别使用动参考系模型和滑移网格模型,我感觉结果一样的。
4楼2012-04-25 13:33:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

davy-712

金虫 (正式写手)

引用回帖:
2楼: Originally posted by 030101117 at 2012-04-25 10:48:11:
大小不同结果肯定是有差异的,一般设为桨叶直径的1.5到2倍,主要是看径流桨还是轴流桨了,轴流的话高度也要设大点。

可是我觉得这两个结果差异也太大了点。
感觉改变反应器内部结构或尺寸都不至于这么大的结果啊。
要是对结果进行讨论的话,有点说不清楚啊。
我查了一些文献,他们在设定内部区域的时候,内部区域的尺寸好像只比桨叶大一点。
5楼2012-04-25 13:39:06
