求助PVC-U管道选型问题
|
|

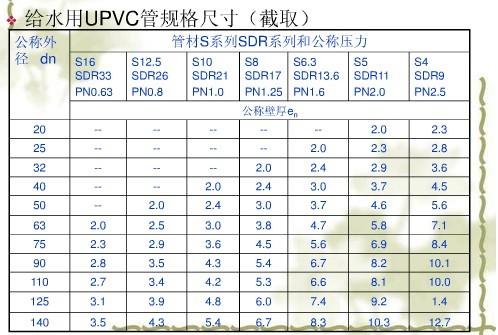

请教高人： 请问怎么选择是哪个系列的管子，比如S系列的，是根据压力选择的吗？还有，为什么DN50的管子规格是63*3，可下面的图片上怎么不是？  |
回复此楼» 猜你喜欢
求调剂
已经有5人回复
-
一志愿211，化学学硕，310分，本科重点双非，求调剂
已经有5人回复
-
288环境专硕,求调材料方向
已经有36人回复
-
一志愿西南090202求调剂
已经有4人回复
-
0703调剂，一志愿天津大学319分
已经有20人回复
-
266求调剂
已经有6人回复
-
071000生物学，一志愿深圳大学296分，求调剂
已经有12人回复
-
生物学308分求调剂（一志愿华东师大）做过分子实验
已经有4人回复
-
一志愿211，化学学硕，310分，本科重点双非，求调剂
已经有8人回复
-
化学308分求调剂
已经有15人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 软PVC造粒的相关问题 急求助
已经有9人回复
- 求助管道标识问题
已经有5人回复
- 【求助】FLUENT矩形管道中进出口的压差如何求得
已经有21人回复
- 【求助】负压精馏真空系统选型问题
已经有9人回复
- 【求助】关于拟合得到体弹性模量&自旋极化&LDA+U等问题，望大家指点指点
已经有4人回复
- 【求助】工艺流程图和管道布置图区别
已经有14人回复
- 【求助】液相色谱，有什么办法把管道里的气泡排掉？
已经有28人回复
- 【求助】Y型管道过滤器安装
已经有5人回复
- 【求助】中国石化工程建设公司（SEI）和中国石油廊坊管道局
已经有24人回复
- 【求助】关于PVC成膜材料的问题
已经有3人回复
- 【求助】化工管道温降大的原因分析及对策？？
已经有7人回复
LiuFangLiang
银虫 (小有名气)
- 应助: 54 (初中生)
- 金币: 401.2
- 帖子: 235
- 在线: 26.6小时
- 虫号: 1648044
- 注册: 2012-02-27
- 性别: GG
- 专业: 电机与电器
2楼2012-04-20 20:52:19
canko75591
木虫 (著名写手)
- CE-EPI: 26
- 应助: 218 (大学生)
- 贵宾: 0.135
- 金币: 4127.7
- 散金: 868
- 红花: 18
- 帖子: 1856
- 在线: 259.6小时
- 虫号: 463241
- 注册: 2007-11-20
- 性别: GG
- 专业: 零件加工制造
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
TGYYP: 金币+5, ★★★★★最佳答案 2012-10-11 10:38:48
感谢参与，应助指数 +1
TGYYP: 金币+5, ★★★★★最佳答案 2012-10-11 10:38:48
|
1、先选压力； 2、再根据流量选管径； DN50的管子规格是63*3，查表，可能看到它是适用于PN1.0的，也就是10Kgf，63*3说明外径是63MM，厚度是3MM，此时管径实际上是57MM； 而实际应用应按我讲的，例如你要在2.1MPa下工作，要求管径满足50mm， 1、选压力系列，要耐2.1MPa,那么要选PN 2.5系列， 2、再选管径，对应可选DN63或DN75的，DN63的管内径是63-7.1*2=48.8MM 75-8.4*2=58.2MM，两者中，DN63通径差一点，实际应用上，你计算时有余量的，此时可用，如果余量不大，那就选DN75的，肯定没问题的。 现在的这些PP、PE、PVC、ABS管的管径标准不同于钢管，应用时要查手册。 |
