[求助] DSC纵坐标

用origin作DSC曲线叠加图，可否上下移动DSC？移动之后会不会改变什么物理意义。
回复此楼

» 收录本帖的淘帖专辑推荐

高分子

» 猜你喜欢
幸福，就是你爱的人、爱你的人都平安健康
1楼 2012-04-19 15:10:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

vmuch520

至尊木虫 (文坛精英)
★ ★
wgs8136: 金币+2, 感谢应助! 2012-04-19 23:22:41

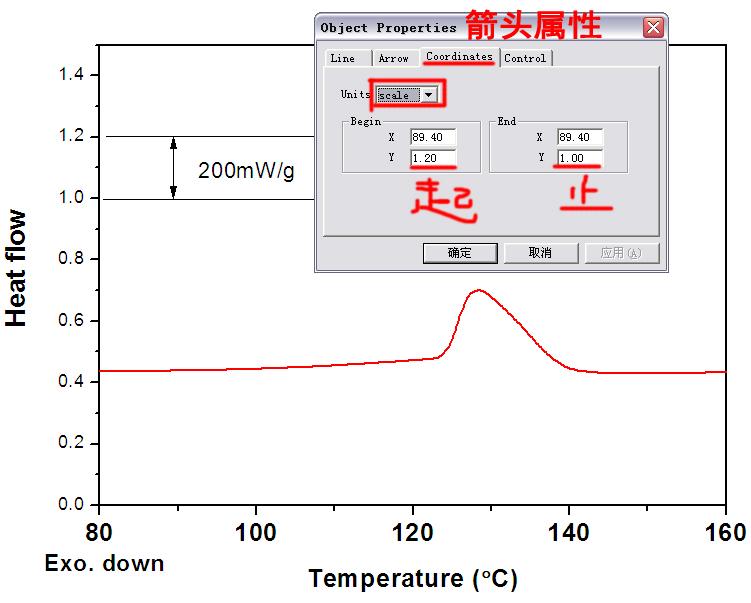

相当于这样（如图），看的明白不？然后把纵坐标去了，直接从箭头那看就知道峰有多高啊。

tu
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

wuguifen
9楼2012-04-19 18:50:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wx10502

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
wuguifen: 金币+4, ★★★很有帮助 2012-04-19 17:50:14
wgs8136: 金币+1 2012-04-19 23:18:04
可以移动，但是移动后就要把纵坐标的标尺给删掉，同时记得加Endo及箭头，表明热流方向即可。这样的图只是表明了一组DSC曲线的变化规律，然后可以另作一张表反映其他参数，如吸热焓，结晶度等
赞一下 回复此楼
做我自己！
2楼2012-04-19 15:55:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zznjut

荣誉版主 (文坛精英)

万里独行之江湖散人

优秀版主

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
wuguifen: 金币+3, ★★★很有帮助 2012-04-19 17:50:33
wgs8136: 金币+1, 感谢应助 2012-04-19 23:18:10
可以移动
同时，把纵坐标单位去掉
呵呵，好久不见啊
赞一下 回复此楼
禾口言皆土也王求
3楼2012-04-19 16:13:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vmuch520

至尊木虫 (文坛精英)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
wuguifen: 金币+3, ★★★很有帮助 2012-04-19 17:51:05
wgs8136: 金币+1, 欢迎~ 2012-04-19 23:22:13
当然可以移动，
发个我的做法的图你参考下：
上面的双向箭头长度量下，把纵坐标去掉，多条曲线纵坐标没有意义。

DSC
赞一下 回复此楼
4楼2012-04-19 16:42:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuguifen

金虫 (正式写手)
引用回帖:
4楼: Originally posted by vmuch520 at 2012-04-19 16:42:26:
当然可以移动，
发个我的做法的图你参考下：
上面的双向箭头长度量下，把纵坐标去掉，多条曲线纵坐标没有意义。
9c/3d/341865_1334824881_979.jpg
DSC

我不太明白图里面双向的箭头表示什么，还有200mw/g是什么意思呢
赞一下 回复此楼
幸福，就是你爱的人、爱你的人都平安健康
5楼2012-04-19 17:54:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zznjut

荣誉版主 (文坛精英)

万里独行之江湖散人

优秀版主
引用回帖:
5楼: Originally posted by wuguifen at 2012-04-19 17:54:38:
我不太明白图里面双向的箭头表示什么，还有200mw/g是什么意思呢

肯能双向箭头表示标尺的长度为200MW/G
热焓的单位
赞一下 回复此楼
禾口言皆土也王求
6楼2012-04-19 17:58:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vmuch520

至尊木虫 (文坛精英)
引用回帖:
5楼: Originally posted by wuguifen at 2012-04-19 17:54:38:
我不太明白图里面双向的箭头表示什么，还有200mw/g是什么意思呢

没什么特别的意思，直接一根线也行啊，但是有箭头表示从这到那这么长，200mw/g在我这就是指箭头这么长所对应的纵坐标（箭头起始位置）的差值是200mw/g。
赞一下 回复此楼
7楼2012-04-19 18:40:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vmuch520

至尊木虫 (文坛精英)
引用回帖:
5楼: Originally posted by wuguifen at 2012-04-19 17:54:38:
我不太明白图里面双向的箭头表示什么，还有200mw/g是什么意思呢

没什么特别的意思，直接一根线也行啊，但是有箭头表示从这到那这么长，200mw/g在我这就是指箭头这么长所对应的纵坐标（箭头起始位置）的差值是200mw/g。
赞一下 回复此楼
8楼2012-04-19 18:41:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuguifen

金虫 (正式写手)
送鲜花一朵
引用回帖:
9楼: Originally posted by vmuch520 at 2012-04-19 18:50:22:
相当于这样（如图），看的明白不？然后把纵坐标去了，直接从箭头那看就知道峰有多高啊。
cb/c9/341865_1334832603_977.jpg
tu

哦，这样啊，那是不是需要计算热焓之类的时候才用得着这个，如果我只是看玻璃化转变的化就不用这么做了吧，直接把图叠加一下，然后把纵坐标标尺去掉，加上Endo及箭头就可以了吧
赞一下 回复此楼
幸福，就是你爱的人、爱你的人都平安健康
10楼2012-04-19 19:46:10
