小木虫论坛-学术科研互动平台 » 专业学科区 » 能源 » 能动综合 » 求助：关于肋片效率问题以及换热系数测量误差分析
152/2返回列表上一页12
查看: 3604  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

bass007

银虫 (小有名气)
★
lovibond: 金币+1, 鼓励交流 2012-05-26 19:26:25
引用回帖:
10楼: Originally posted by lynchsue at 2012-04-14 15:14:53:
非常谢谢

注意：在用2楼的方法计算的时候，不要忘记内侧的换热系数需要乘上肋效率。

即1/AoK=1/(ηhi)/(Ao/Ai)+1/Aoho+R导

K是总传热系数，η是内肋片总效率，hi内侧换热系数，ho外侧换热系数。Ao是外侧换热面积，Ai是内侧换热面积。
赞一下(1人) 回复此楼
11楼2012-04-14 16:20:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
lynchsue: 金币+5, ★★★★★最佳答案 2012-05-26 12:37:06
lynchsue: 金币+1, ★★★很有帮助 2012-05-28 08:44:56
用EES软件简单算了一下
对于平壁面上的矩形截面的翅片，厚度2.5mm，高度2.5mm，导热系数19W/m·K的情况下，对流系数从5到100W/m2·K之间对应的翅片效率
翅片效率 对流换热系数
0.999        5
0.998        10
0.997        15
0.9961        20
0.9951        25
0.9941        30
0.9931        35
0.9922        40
0.9912        45
0.9902        50
0.9893        55
0.9883        60
0.9874        65
0.9864        70
0.9855        75
0.9845        80
0.9836        85
0.9826        90
0.9817        95
0.9807        100

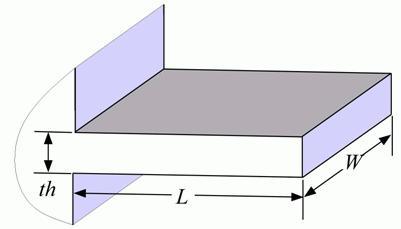

提醒：我对LZ主帖的描述有疑问，即审稿人提到翅片长度达到80mm，是指翅片的长度还是翅片的高度，翅片效率跟翅片的长度应该是没有关系的。参数对应关系如图。图中，th为翅片厚度，L为翅片高度，W为翅片长度。

如果我前面的理解是正确的，那么LZ可以根据现在已经算出来的对流换热系数看看效率在多少左右，再重新算一遍对流换热系数，手工迭代一两遍基本就可以得到正确值了，因为效率的变化不会太大。
赞一下 回复此楼
12楼2012-05-26 10:44:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lynchsue

木虫 (著名写手)
引用回帖:
12楼: Originally posted by cheersend at 2012-05-26 10:44:11
用EES软件简单算了一下
对于平壁面上的矩形截面的翅片，厚度2.5mm，高度2.5mm，导热系数19W/m·K的情况下，对流系数从5到100W/m2·K之间对应的翅片效率
翅片效率 对流换热系数
0.999        5
0.998        10
0.997        15
0.9 ...

谢谢同学，这个问题已经解决了 感觉是审稿人把宽度和高度理解错了 (*^__^*) 嘻嘻…… 你的建议很好 非常感谢
赞一下 回复此楼
砌下落梅如雪乱，拂了一身还满。
13楼2012-05-26 12:36:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leezhw0123

木虫 (小有名气)
引用回帖:
13楼: Originally posted by lynchsue at 2012-05-26 12:36:43
谢谢同学，这个问题已经解决了 感觉是审稿人把宽度和高度理解错了 (*^__^*) 嘻嘻…… 你的建议很好 非常感谢...

您好，您是做换热器实验的是吧，能把相关论文发给我看看嘛，我在企业做相关测试，可以交流一下！leezhw0123@163.com
赞一下 回复此楼
14楼2012-06-13 08:07:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lynchsue

木虫 (著名写手)
引用回帖:
14楼: Originally posted by leezhw0123 at 2012-06-13 08:07:17
您好，您是做换热器实验的是吧，能把相关论文发给我看看嘛，我在企业做相关测试，可以交流一下！leezhw0123@163.com...

你好
我不是做换热器的，我是做叶片冷却的，跟换热器还不太一样咯
赞一下 回复此楼
砌下落梅如雪乱，拂了一身还满。
15楼2012-06-13 11:16:08
