[交流] 关于固定床压降,各位同仁进来交流一下,我测得0.12MPa,算高吗?

我设计了一个固定床,用于气液固三相反应,内径6mm,催化剂床层1cm,室温下,压降测得0.12MPa,算高吗?因为我的反应温度也低于100度。还有,我不确定自己测得准不准,就是按照有液滴留下的压力算的。有没有同仁有更好的建议或方法,交流一下,谢谢
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

青石KL

木虫 (正式写手)


我觉得你测的不对,应该在试验经行的时候用差压计测量入口和出口之间的压差,希望对你有帮助。

[ 发自手机版 http://muchong.com/3g ]
4楼2012-04-12 18:11:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

userhung

禁虫 (文学泰斗)


★
yhao(金币+1): 谢谢参与
一般来说,填料压降是35~65mmH2O/m的,有点高哦~~~~~~~~~~~~~
7楼2012-04-12 19:01:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tyzhzhl

木虫 (正式写手)


★
yhao(金币+1): 谢谢参与
你应该检查的是测压降的方法,方法对了压降自然是多少就是多少了!

» 本帖已获得的红花(最新10朵)

8楼2012-04-13 08:20:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

青石KL

木虫 (正式写手)


★
yhao(金币+1): 谢谢参与
你的催化剂颗粒直径多大?
催化剂颗粒密度多大?
一般的填料压降为35~65mmH2O/m,你的这个属于细长床,压降为0.12MPa是有点偏高。
0.12MPa相当于10m水柱还是有点吓人的。
2楼2012-04-12 12:51:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhao

金虫 (正式写手)


引用回帖:
2楼: Originally posted by 青石KL at 2012-04-12 12:51:59:
你的催化剂颗粒直径多大?
催化剂颗粒密度多大?
一般的填料压降为35~65mmH2O/m,你的这个属于细长床,压降为0.12MPa是有点偏高。
0.12MPa相当于10m水柱还是有点吓人的。

颗粒直径6-7微米,密度0.5g/cm3。那我的压降是不是测得不对啊。我就是把出口堵死,看进气的压力。谢谢
3楼2012-04-12 15:53:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhao

金虫 (正式写手)


引用回帖:
4楼: Originally posted by 青石KL at 2012-04-12 18:11:05:
我觉得你测的不对,应该在试验经行的时候用差压计测量入口和出口之间的压差,希望对你有帮助。

我是测进出口的气体压差吗?那出口的压力就是大气压了。我现在是用液封的方法,通入气体,这样观察有液体通过的时候入口的压力。这样做的不准吗?谢谢
9楼2012-04-13 09:06:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhao

金虫 (正式写手)


送鲜花一朵
引用回帖:
8楼: Originally posted by tyzhzhl at 2012-04-13 08:20:11:
你应该检查的是测压降的方法,方法对了压降自然是多少就是多少了!

测压降,如果是单纯气体通过,进出口压力表几乎没有变化,也就是无压降,但是我的液体经过催化剂床层的时候依然是液态的,粘度大,所以压降肯定不是零。所以我想测液体通过的压降是多少,你有好的方法或建议吗?谢谢
10楼2012-04-13 09:08:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青石KL

木虫 (正式写手)


★ ★ ★ ★ ★ ★ ★ ★ ★ ★
yhao: 金币+10, 很感谢 2012-04-13 15:52:35

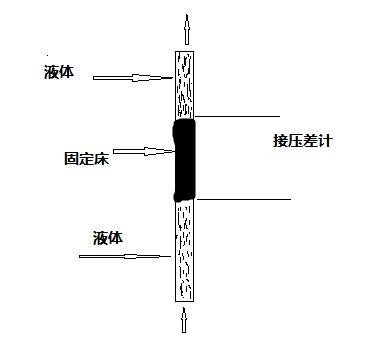

我没有怎么读懂你的意思,流体在流动和静止的时候测得压力是不一样的。你需要测得固定床的压降如图所示:


11楼2012-04-13 12:33:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhao

金虫 (正式写手)


引用回帖:
11楼: Originally posted by 青石KL at 2012-04-13 12:33:19:
我没有怎么读懂你的意思,流体在流动和静止的时候测得压力是不一样的。你需要测得固定床的压降如图所示:
b1/84/1613324_1334291475_844.jpg

我的固定床装置是石英的,压差计不好接吧而且我的流速很慢,估计液体是一滴滴的出来,两端连压差计,我不知道怎么安装。还有别的办法吗?非常感谢
12楼2012-04-13 15:54:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青石KL

木虫 (正式写手)


引用回帖:
12楼: Originally posted by yhao at 2012-04-12 19:54:17:
我的固定床装置是石英的,压差计不好接吧而且我的流速很慢,估计液体是一滴滴的出来,两端连压差计,我不知道怎么安装。还有别的办法吗?非常感谢

只要你的流化床液体有流速就有压降。用一个U形管搞定。
13楼2012-04-13 16:13:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

siaoxiao

禁虫 (小有名气)

★
yhao(金币+1): 谢谢参与
本帖内容被屏蔽

14楼2012-04-15 08:16:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

523029835

新虫 (初入文坛)


★
yhao(金币+1): 谢谢参与
引用回帖:
11楼: Originally posted by 青石KL at 2012-04-13 12:33:19
我没有怎么读懂你的意思,流体在流动和静止的时候测得压力是不一样的。你需要测得固定床的压降如图所示:

好专业,可否请教个问题,我公司用的流化床,知道压降,和设备容积参数,流化速度,固体微粒直径,怎么计算穿层高度呢?
15楼2016-02-24 11:11:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
2012-04-12 18:17   回复
yhao(金币+1): 谢谢参与
假大空6楼
2012-04-12 18:21   回复
yhao(金币+1): 谢谢参与
